摘要
微流控封装贴合平面度直接影响器件密封性能与工作稳定性，优化平面度并采用精准检测技术，是提升微流控芯片质量的关键。白光干涉测量技术凭借非接触、纳米级精度的优势，可高效实现平面度检测与优化效果验证。本文针对微流控封装贴合平面度存在的偏差问题，提出优化方案，结合白光干涉测量技术开展检测实验，验证优化效果，为微流控封装工艺升级提供技术支撑。
关键词
微流控封装；贴合平面度；优化方案；白光干涉测量；检测技术
引言
微流控芯片封装过程中，贴合平面度易受工艺参数影响出现偏差，引发基底缝隙、流体泄漏等问题，限制器件应用。传统平面度检测方法精度不足，难以满足优化后平面度的检测需求。白光干涉测量可精准表征贴合面微观形貌，快速捕捉平面度缺陷，为平面度优化方案的制定与效果验证提供可靠技术手段，助力提升封装质量。
实验方案
实验选用硅基微流控封装件，封装面尺寸20mm×20mm，针对热键合工艺参数优化，调整键合压力与温度以改善平面度。搭建白光干涉测量检测平台，调试光路确保检测精度，分别对优化前后的封装件进行全域扫描，采集平面度数据，对比分析优化效果，结合密封测试验证平面度优化对器件性能的提升作用。
实验结果与分析
实验表明，通过优化键合工艺参数，微流控封装贴合平面度偏差由优化前的0.01mm降至±0.004mm以内。白光干涉测量检测精度达±2nm，可清晰呈现优化前后平面度缺陷的变化，优化后平面度缺陷发生率下降80%，器件密封性能显著提升。分析可知，工艺参数优化可有效改善平面度，白光干涉测量技术能精准检测优化效果，为封装工艺优化提供数据支撑。
睿克光学 专业提供综合光学3D测量方案
多功能面型干涉仪——大视野平面度/纳米精密测量设备
单台设备搞定全维度精密测量，一站式覆盖微纳级平面度、深孔台阶、陡峭锥面角度及3D轮廓检测，高效适配各种硬密封零部件测量需求。

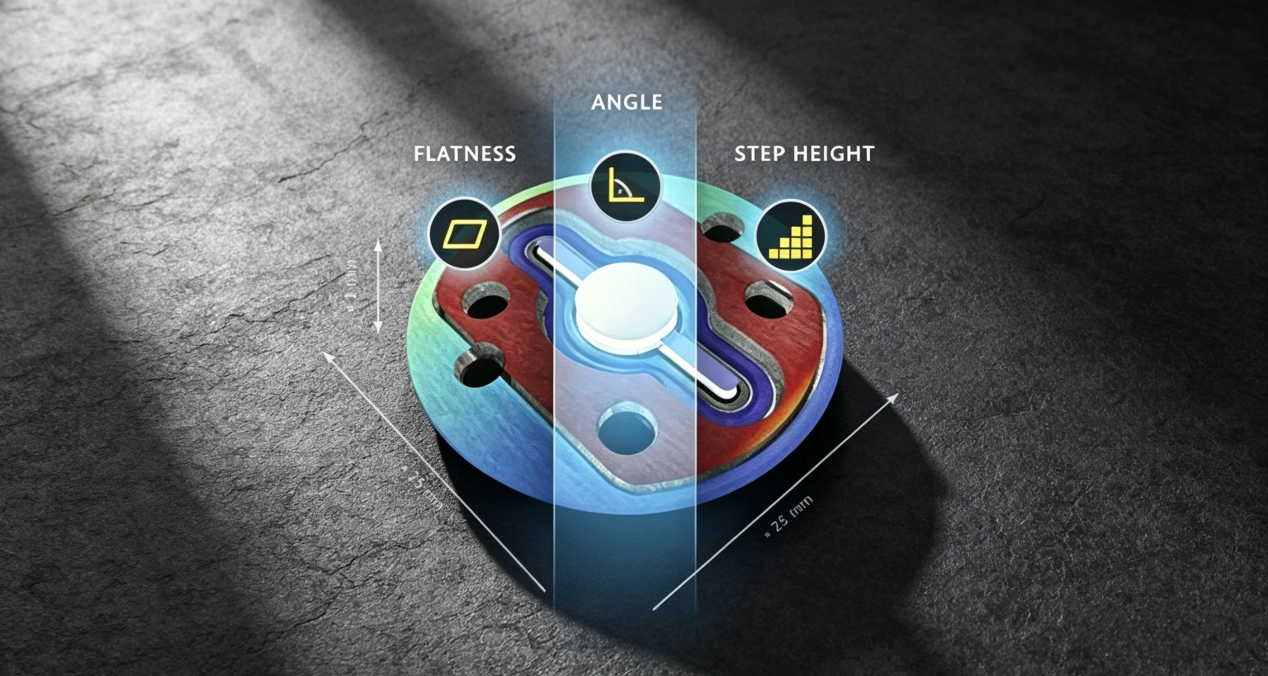

四大核心技术革新，突破行业测量瓶颈
一键自动扫描：彻底破解传统光学测量在高精度工况下“深度受限、视野偏小”的行业痛点，全面兼容平面度、台阶高度、多面平行度、锥孔等多维度精密测量需求，适配喷油嘴核心部位检测。

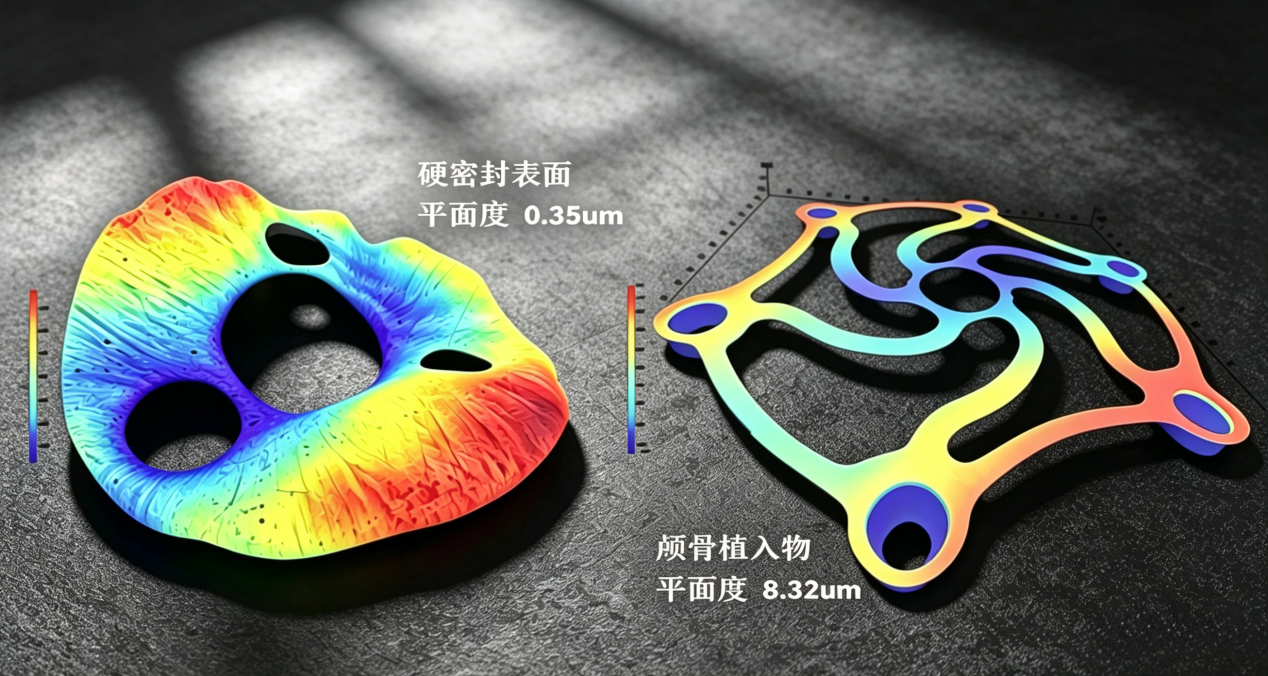

（实测喷油器密封端面 平面度变形 0.35um）

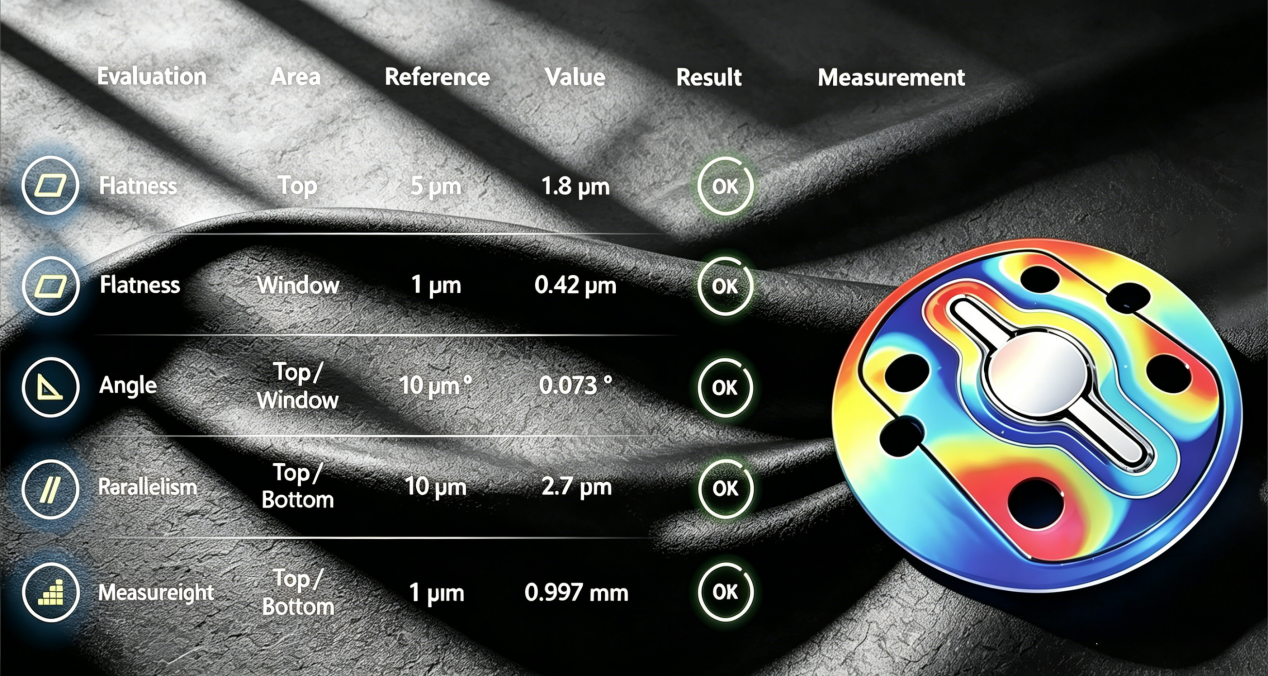

多台阶面平行度测量能力，市面上非常多的面型干涉仪，局限于单一平面的平面度测量，无法实现多台阶的平面一体化分析。我们解决了70mm台阶测量能力，重复精度满足5nm再现性。
自动化批量测量模式：单幅视野可达23×18mm，支持最大200mm视野全自动跑点测量，大幅提升批量检测效率；针对更大视野、更高精度的定制化需求，可提供专属非标解决方案，灵活适配不同生产场景。

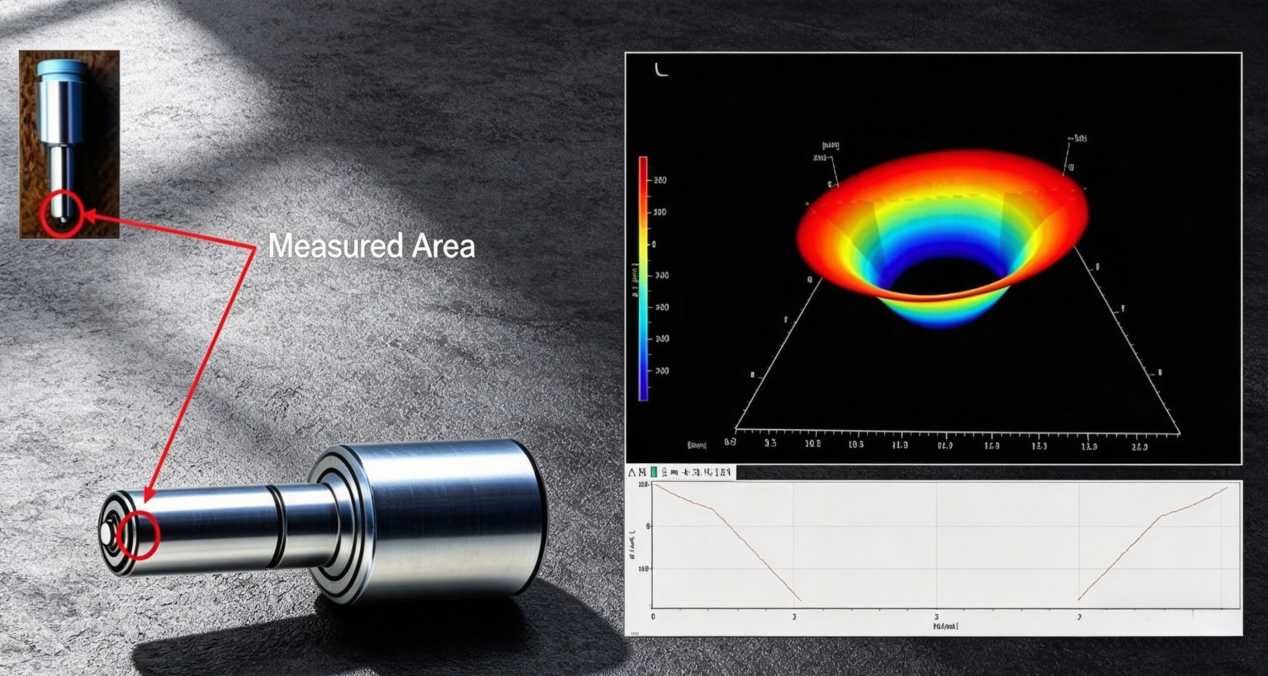

深锥孔角度精准测量：打破传统面型测量仪功能单一的局限，在保障微纳级平面度测量精度的基础上，同步实现陡峭锥面、深锥孔角度的精准检测，适用场景更广泛，检测能力更全面。
上下平面平行度专属检测：采用独特光路设计，可实现非/透明产品的厚度与上下平面平行度同步测量，无需额外设备，简化检测流程，提升检测效率。
新启航半导体——专业综合光学3D测量解决方案提供商，以核心技术赋能精密制造，为喷油嘴等零部件检测提供高效、精准、便捷的全流程服务！
