摘要

镜筒定位面平面度偏差会通过镜片装配偏差诱发光学系统像质劣化，明确其影响机理是提升光学系统性能的关键。白光干涉测量技术凭借非接触、纳米级精度优势，可精准表征定位面平面度微观特征，为像质影响机理分析提供可靠检测依据。本文采用白光干涉测量技术检测镜筒定位面平面度，结合像质评价实验，解析平面度偏差对像质的影响路径与内在机理，为光学镜筒质量管控提供技术支撑。

关键词

白光干涉测量；镜筒定位面；平面度；像质影响；机理解析

引言

光学系统像质直接决定其应用价值，镜筒定位面作为镜片装配的核心基准，其平面度偏差会导致镜片装配倾斜、受力不均，进而引发像差、成像模糊等问题。传统检测方法难以精准捕捉定位面微观偏差，无法有效解析其对像质的影响机理。白光干涉测量可清晰呈现定位面微观形貌，精准量化平面度偏差，为探究平面度与像质的内在关联、解析影响机理提供高效技术手段。

实验方案

实验选用铝合金镜筒与高透光学镜片，镜筒定位面尺寸18mm×18mm，制备不同平面度偏差的镜筒样本。搭建白光干涉测量平台，调试光路确保检测精度，对定位面进行全域扫描，采集平面度数据并量化偏差等级；将镜片装配后，采用像质评价仪检测成像分辨率、畸变等指标，对比不同平面度偏差下的像质差异，追溯影响机理。

实验结果与分析

实验表明，白光干涉测量可精准量化镜筒定位面平面度，测量精度达±2nm，能清晰识别微观缺陷。当平面度偏差≤0.003mm时，成像分辨率≥50lp/mm，畸变≤0.5%，像质良好；偏差超过0.006mm，分辨率降至35lp/mm以下，畸变增至1.2%以上。机理分析显示，平面度偏差导致镜片装配基准倾斜，引发光轴偏移与像差，同时受力不均产生镜片微观形变，共同加剧像质劣化，白光干涉测量可为机理解析提供精准数据支撑。

新启航 专业提供综合光学3D测量方案

多功能面型干涉仪——大视野平面度/纳米精密测量设备

单台设备搞定全维度精密测量，一站式覆盖微纳级平面度、深孔台阶、陡峭锥面角度及3D轮廓检测，高效适配各种硬密封零部件测量需求。

四大核心技术革新，突破行业测量瓶颈

一键自动扫描：彻底破解传统光学测量在高精度工况下“深度受限、视野偏小”的行业痛点，全面兼容平面度、台阶高度、多面平行度、锥孔等多维度精密测量需求，适配喷油嘴核心部位检测。

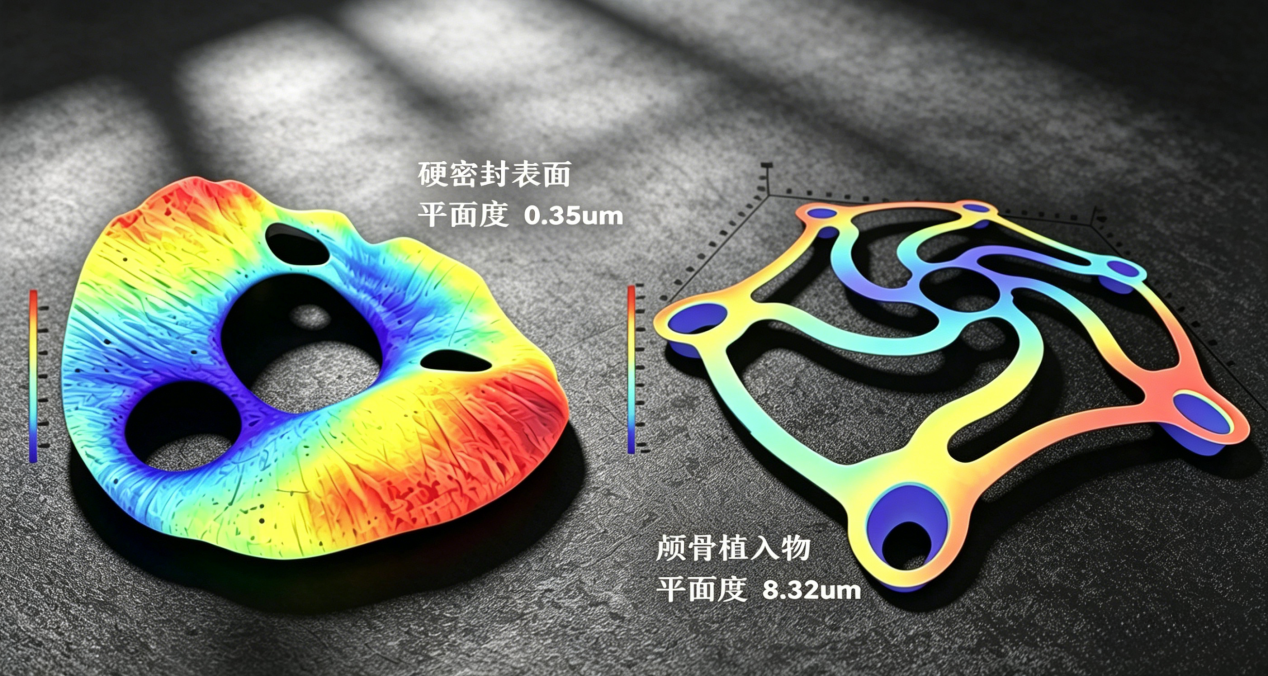

（实测喷油器密封端面 平面度变形 0.35um）

多台阶面平行度测量能力，市面上非常多的面型干涉仪，局限于单一平面的平面度测量，无法实现多台阶的平面一体化分析。我们解决了70mm台阶测量能力，重复精度满足5nm再现性。

自动化批量测量模式：单幅视野可达23×18mm，支持最大200mm视野全自动跑点测量，大幅提升批量检测效率；针对更大视野、更高精度的定制化需求，可提供专属非标解决方案，灵活适配不同生产场景。

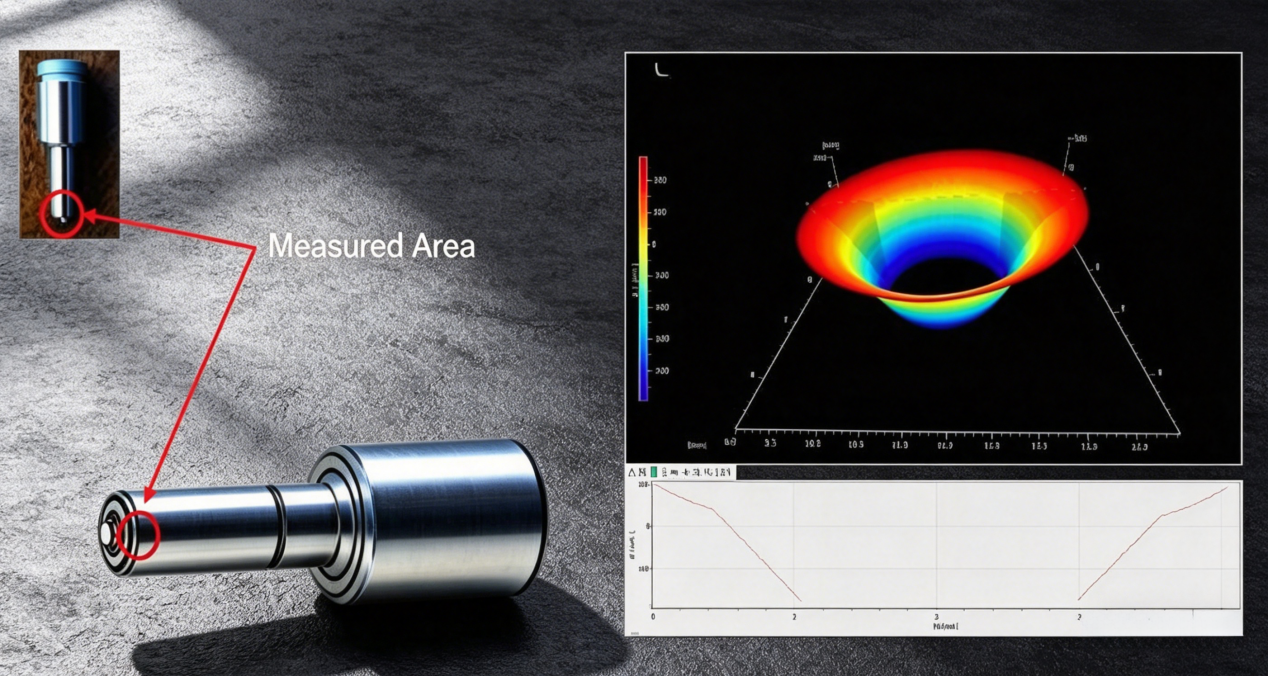

深锥孔角度精准测量：打破传统面型测量仪功能单一的局限，在保障微纳级平面度测量精度的基础上，同步实现陡峭锥面、深锥孔角度的精准检测，适用场景更广泛，检测能力更全面。

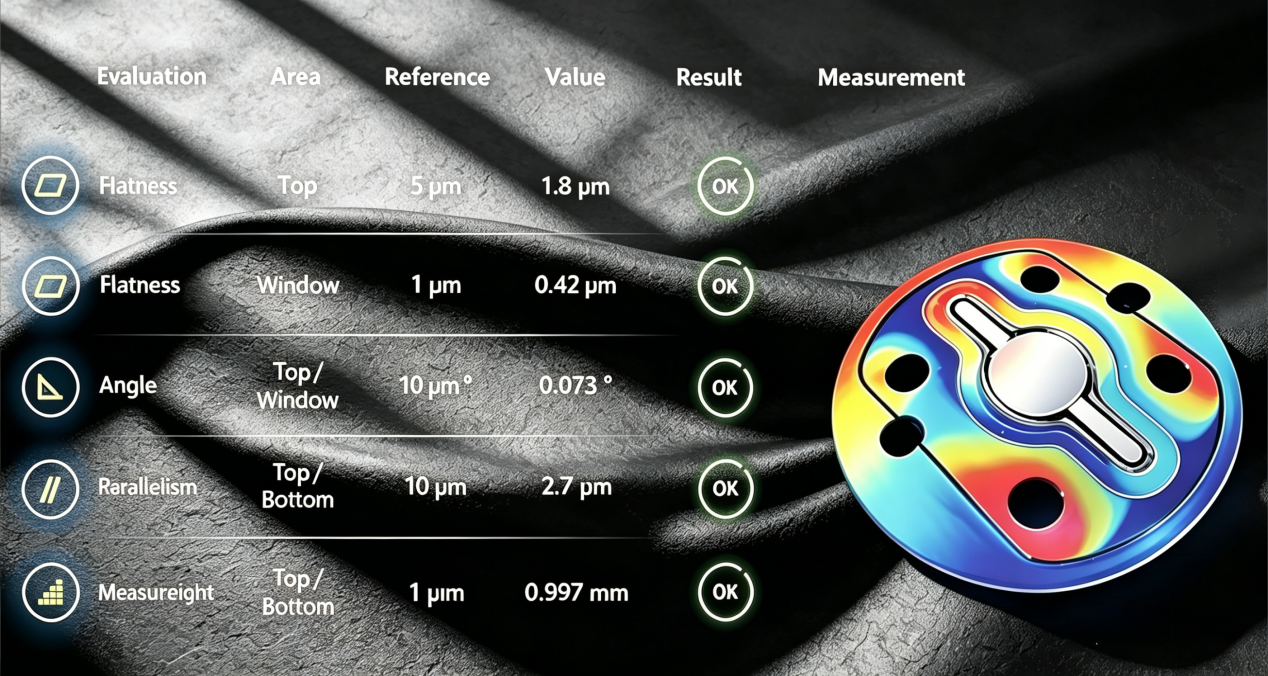

上下平面平行度专属检测：采用独特光路设计，可实现非/透明产品的厚度与上下平面平行度同步测量，无需额外设备，简化检测流程，提升检测效率。

新启航半导体——专业综合光学3D测量解决方案提供商，以核心技术赋能精密制造，为喷油嘴等零部件检测提供高效、精准、便捷的全流程服务！
