摘要

微流控封装过程中，平面度缺陷易诱发基底微米缝隙，严重影响器件密封性能与使用寿命，明确二者成因是优化封装工艺的关键。白光干涉测量技术具备非接触、纳米级分辨率优势，可精准表征平面度缺陷与微米缝隙的微观特征。本文采用该技术对微流控封装件进行检测，解析平面度缺陷类型、微米缝隙分布规律，探究二者内在成因及关联，为封装质量优化提供理论与技术参考。

关键词

白光干涉测量；微流控封装；平面度缺陷；微米缝隙；成因解析

引言

微流控芯片的精密性依赖封装环节的平面度控制，封装过程中易产生凸起、凹陷等平面度缺陷，进而形成基底微米缝隙，引发流体泄漏等问题。传统检测方法难以精准捕捉微观缺陷与缝隙特征，无法有效解析成因。白光干涉测量基于光干涉原理，可清晰呈现封装面微观形貌，为平面度缺陷与微米缝隙的成因分析提供高效、精准的检测手段。

实验方案

实验选用硅基微流控封装件，封装面尺寸20mm×20mm，采用热键合工艺制备。搭建白光干涉测量平台，调试光路确保检测稳定性，对封装面进行全域扫描，采集平面度缺陷与微米缝隙的微观数据，通过系统软件分析缺陷类型、缝隙尺寸及分布特征，结合封装工艺参数，探究二者成因。

实验结果与分析

实验显示，白光干涉测量可精准识别凸起、凹陷两类平面度缺陷，测量精度达±2nm，缝隙尺寸检测误差小于4%。凸起缺陷多由键合压力不均导致，凹陷缺陷源于基底加工残留应力释放，两类缺陷均会诱发微米缝隙。当平面度缺陷幅值超过0.006mm，缝隙宽度超80nm，且缺陷集中区域缝隙密度显著升高。分析表明，工艺参数偏差与基底自身精度不足是核心成因，白光干涉技术可精准定位缺陷，为成因追溯与工艺调整提供支撑。

新启航 专业提供综合光学3D测量方案

多功能面型干涉仪——大视野平面度/纳米精密测量设备

单台设备搞定全维度精密测量，一站式覆盖微纳级平面度、深孔台阶、陡峭锥面角度及3D轮廓检测，高效适配各种硬密封零部件测量需求。

四大核心技术革新，突破行业测量瓶颈

一键自动扫描：彻底破解传统光学测量在高精度工况下“深度受限、视野偏小”的行业痛点，全面兼容平面度、台阶高度、多面平行度、锥孔等多维度精密测量需求，适配喷油嘴核心部位检测。

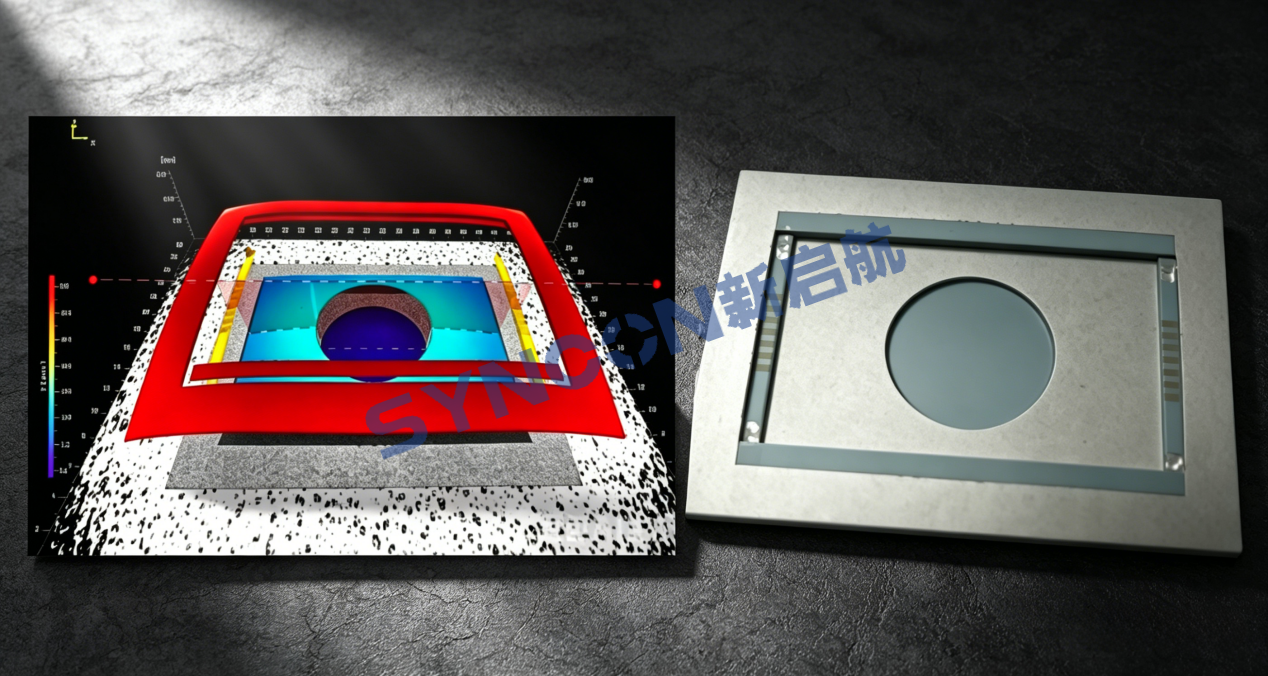

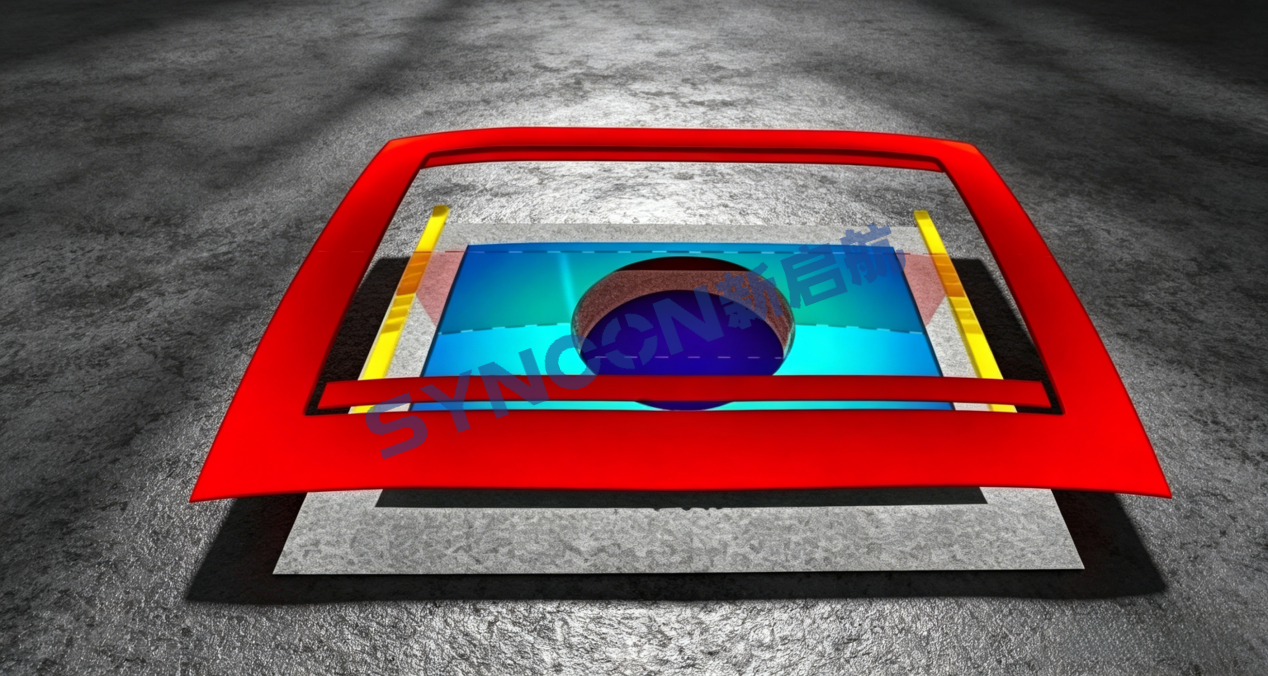

（微流控芯片（或 MEMS 传感器）的金属封装组件 平面度变形 1.75um）
