引言
铜箔作为电子设备散热系统、印制电路板的核心基材，其表面粗糙度直接影响界面热传导效率，进而决定器件工作稳定性。界面热阻的增大与铜箔表面微观凸起、凹陷的分布密切相关，粗糙表面会减少实际接触面积，引发声子散射，阻碍热流传输。激光显微镜与白光干涉仪作为主流非接触式光学3D测量设备，在铜箔粗糙度检测中应用广泛，二者基于不同光学原理，测量精度、适用场景存在差异，明确其特性对精准评估铜箔界面热阻具有重要意义。
铜箔粗糙度与界面热阻的关联机制
界面热阻的核心影响因素包括接触面积、表面形貌及界面结合状态。铜箔表面粗糙度越高，微观凹凸结构越显著，与贴合材料的实际接触面积越小，当粗糙度Ra超过1.0μm时，实际接触面积仅为名义面积的30%-50%。同时，粗糙界面会加剧声子散射，降低热载流子传输效率，导致界面热阻显著升高。此外，过度粗糙还会增加界面缺陷，进一步阻碍热传导，因此铜箔粗糙度的精准测量是调控界面热阻的关键前提。
两种测量仪器的特性对比
激光显微镜基于激光扫描与共焦成像原理，通过激光束照射铜箔表面，分析反射光与散射光的强度差异，获取表面高度数据并重建3D形貌。其横向分辨率可达200nm左右，能清晰捕捉微观凸起细节，测量速度快，环境适应性较强，适合铜箔局部粗糙区域的精细检测，但垂直分辨率仅为10nm以上，对纳米级起伏的识别能力有限。
白光干涉仪依托光的干涉现象，将宽光谱白光拆分为参考光与物光，通过分析干涉条纹的明暗变化，精准计算铜箔表面高度差，垂直分辨率可达0.1nm级别，能捕捉纳米级表面起伏。其横向测量范围广，可实现铜箔大面积粗糙度检测，能生成完整3D形貌图，便于整体评估粗糙度分布，但对环境振动敏感，需在恒温防震条件下工作，操作复杂度较高。
两种仪器均能满足铜箔粗糙度测量需求，激光显微镜更适用于局部精细检测，白光干涉仪更适合高精度、大面积测量，可根据检测需求组合使用，实现铜箔粗糙度的全面精准表征，为界面热阻调控提供数据支撑。
粗糙度测量解析：激光共聚焦显微镜实测数据不准的核心原因及解决方案
一、激光共聚焦显微镜粗糙度实测偏差问题解析
在精密样品粗糙度实际检测中，很多用户会发现：激光共聚焦显微镜的测量数据常常出现偏差、重复性不佳，与白光干涉仪检测结果不一致。但设备检测标准块时数据却精准稳定，这一现象的核心原因，是设备视野局限与ISO粗糙度检测标准不匹配。
1.1 共聚焦镜头视野的先天局限性
激光共聚焦显微镜的测量精度与物镜倍率正相关，行业内检测纳米级粗糙度，普遍采用尼康50倍APO高倍物镜。但高倍率必然压缩视野范围，该镜头的单幅FOV视野仅0.5mm，成像取样范围极小。
1.2 ISO标准对超细粗糙度的检测规范（ISO4287/ISO4288）
针对Ra≤100nm（0.1μm）的超精密表面粗糙度检测，国标与国际标准有明确硬性参数要求，具体参数如下：
适用粗糙度区间：0.02μm～0.1μm
取样长度Lr（截止波长λc）：0.25mm
评定长度Ln（有效评估长度）：默认5倍取样长度，Ln=5×0.25mm=1.25mm
短波滤波λs（噪声过滤）：2.5μm（Lr/100）
1.3 数据不准的核心根源
结合设备参数与检测标准可清晰看出：激光共聚焦50倍物镜仅0.5mm的单幅视野，无法覆盖1.25mm的标准评定长度，不满足ISO粗糙度检测的基础规范。
这也是检测差异的关键：
检测标准粗糙度块时，样品表面形貌规则、均匀一致，取样长度的差异不会影响最终检测结果，数据精准稳定；
检测实际工业样品时，工件表面不同位置的粗糙度、微观形貌存在天然差异，过小的取样视野不具备全域代表性，最终导致测量数据失真、与标准设备数据偏差较大。
该问题同样适用于ISO25178面粗糙度检测标准，取样范围不足，会直接影响检测数据的科学性与准确性。
1.4 视野拼接补偿方式的弊端
为弥补视野不足的缺陷，行业内常采用图像拼接的方式拓展检测范围，但拼接精度完全依赖设备运动平台的硬件实力，极易引入新误差：
压电平台：拼接精度最高、误差最小，但设备成本昂贵；
直线电机平台：精度与成本均衡，适配常规精密检测场景；
伺服电机平台：成本最低，但高倍率成像拼接后，易出现水纹状错位、抖动、高低偏移、倾斜偏差等机械误差；行业通常通过算法滤波掩盖瑕疵，无法从根本上解决数据偏差问题。
二、大视野3D白光干涉仪：全域高精度粗糙度测量解决方案
针对激光共聚焦显微镜视野局限、实测数据不准的行业痛点，大视野3D白光干涉仪突破传统精密测量设备的技术瓶颈，兼顾超大视野、纳米级高精度、全场景适配，重新定义超精密表面测量标准，为半导体、精密光学部件、高端工件检测提供可靠的数据支撑。
四大核心技术革新，全面碾压传统测量设备
超大视野+纳米级高精度，效率精度双突破
打破高倍率设备“高精度小视野、大视野低精度”的行业矛盾，搭载自主研发0.6倍轻量化专用镜头，实现15mm超大单幅视野，远超传统共聚焦设备。设备配备可兼容4组物镜的转塔结构，无需频繁切换设备，一台仪器即可兼顾大视野全域观测与纳米级高精度测量，完美覆盖ISO标准评定长度要求，从根源解决取样范围不足导致的数据偏差问题。
实测可精准完成14mm端面平面度检测，最低可解析6pm（0.006nm）的超微观形貌变化，完全满足Ra100nm以下超精密粗糙度的检测需求。

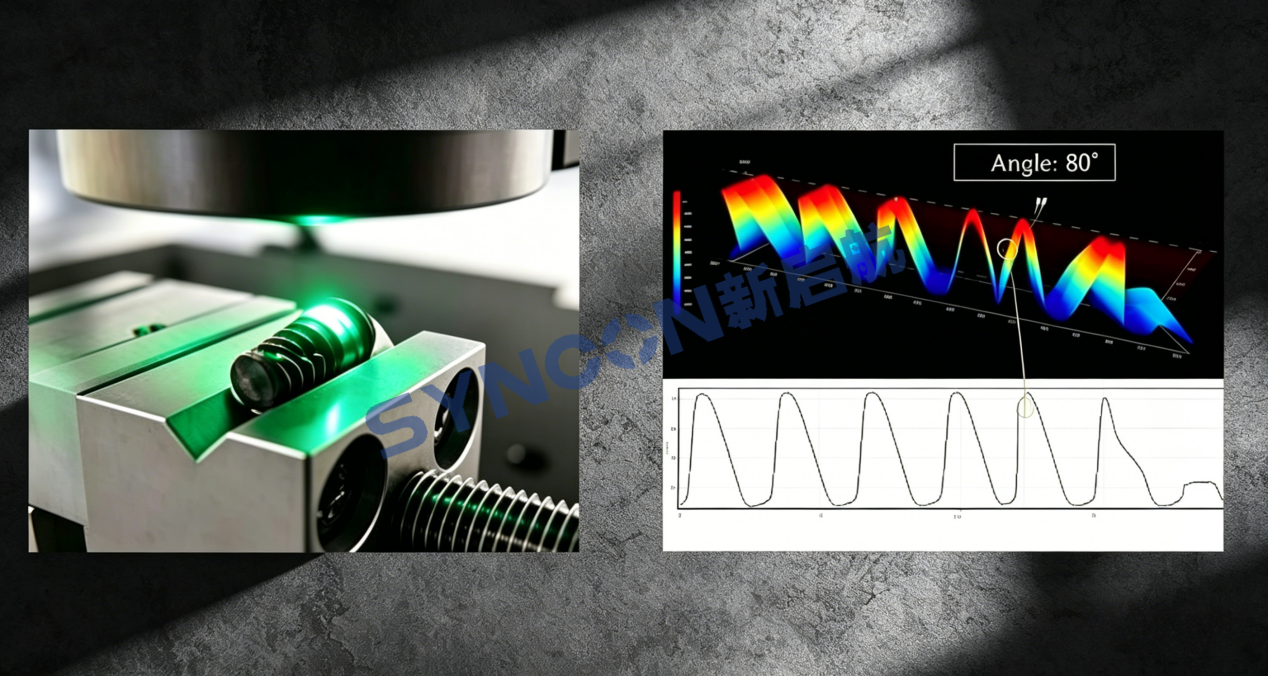

2. 80°超陡斜面测量，突破平面测量局限
打破传统白光干涉仪仅能检测平面样品的技术壁垒，支持80°陡峭斜面、锥面、异形曲面高精度测量，全面适配复杂形貌工件检测场景，无需额外搭配专用测量设备，实现平面、曲面、异形件全场景一体化检测。
3. 真彩色3D成像，形貌细节全面还原
突破行业技术瓶颈，在保留高端黑白CMOS高清干涉条纹解析能力的基础上，新增RGB三原色真彩色成像功能，摒弃传统设备单一黑白成像的弊端。可清晰还原样品表面微观形貌、色彩差异与纹理细节，测量信息更全面、数据分析更直观，让检测数据、形貌图像双重可追溯。

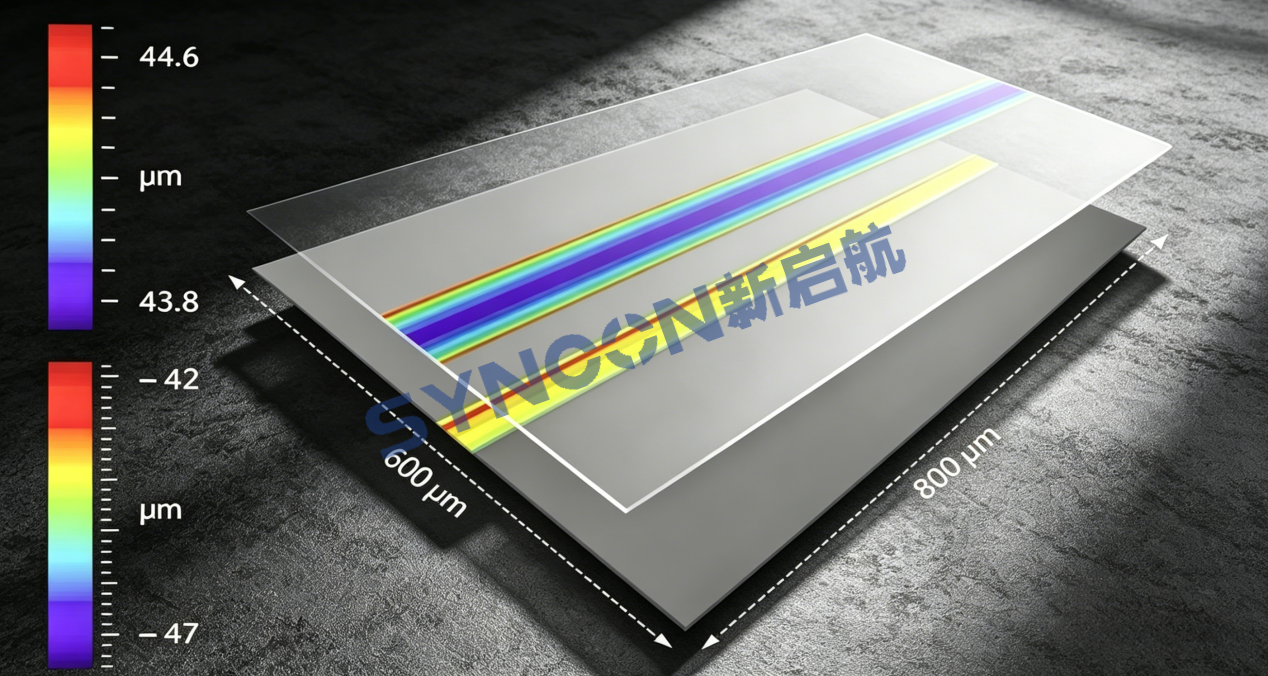

4. 双平面平行度检测，适配多结构样品
采用定制化光路设计，可精准完成非透明工件的厚度检测与上下平面平行度测量，完美适配多层结构、非透明精密部件的检测需求，极大拓宽设备适用场景，提升设备通用性与实用性。
三、总结
激光共聚焦显微镜粗糙度实测数据不准，并非设备精度不足，而是高倍镜头视野无法匹配ISO标准评定长度，拼接补偿方式易引入机械误差，无法满足实际工业样品的检测需求。而大视野3D白光干涉仪凭借超大视野、纳米级精度、全场景适配的核心优势，从根源解决取样不达标、数据失真、场景受限等行业难题，是当下超精密表面粗糙度测量的优选方案。
