光学镜片口径尺寸（Aperture Size）偏差是精密光学系统组装失效的核心诱因之一。通光口径（Clear Aperture）定义为镜片表面满足全部光学指标的有效区域，行业通用标准为镜片直径的 90% 以上，高精度场景要求达 95% 以上。外径公差按精度等级分级：常规级 + 0.00/-0.10mm，精密级 + 0.00/-0.050mm，高精度级 + 0.000/-0.010mm，检测设备精度须优于公差范围的 1/3，确保量值溯源可靠性。
白光干涉仪（White Light Interferometer, WLI）作为非接触式精密计量核心设备，可对镜片口径边缘形貌、面型偏差及镜框配合面进行亚纳米级三维表征。设备核心光学指标包括：干涉条纹对比度不低于 0.8，白光光源中心波长稳定性控制在标称值 ±2nm 范围内，物镜数值孔径（Numerical Aperture, NA）误差不超过标称值的 ±5%，横向分辨率遵循瑞利判据 0.61λ/NA。单次测量视场典型值为 37mm×28mm，通过拼接测量可扩展至 87mm×78mm，满足大口径镜片全口径检测需求。
镜框组装公差（Lens Mount Assembly Tolerance）需依据 ISO 10110 光学元件标注规范体系进行系统化管控。镜片外径与镜框内径的配合间隙直接影响光轴偏心（Decentration）与倾斜（Tilt），常规组装场景径向配合间隙控制在 0.02mm~0.05mm 区间，高精度光学系统要求间隙小于 0.01mm。口径尺寸异常会导致镜片在镜框内产生径向位移，引发光轴偏移、像散（Astigmatism）增大、调制传递函数（Modulation Transfer Function, MTF）下降等系统性光学性能退化。
采用白光干涉仪对镜框组装进行规范检测，可同步获取镜片边缘倒角形貌、镜框内孔圆柱度、装配后镜片倾斜量等多维参数，结合反向迭代算法优化加工公差分配，有效提升光学系统组装良率与性能一致性。
光学镜片实测应用图示及说明（工业及半导体专属）
（图示为光学镜片关键指标：含平面度误差（Flatness Error）、峰值谷值（Peak-Valley, PV）、均方根值（Root Mean Square, RMS），精准把控镜片平面精度，保障镜片光学性能稳定，适配半导体光学镜片检测需求）

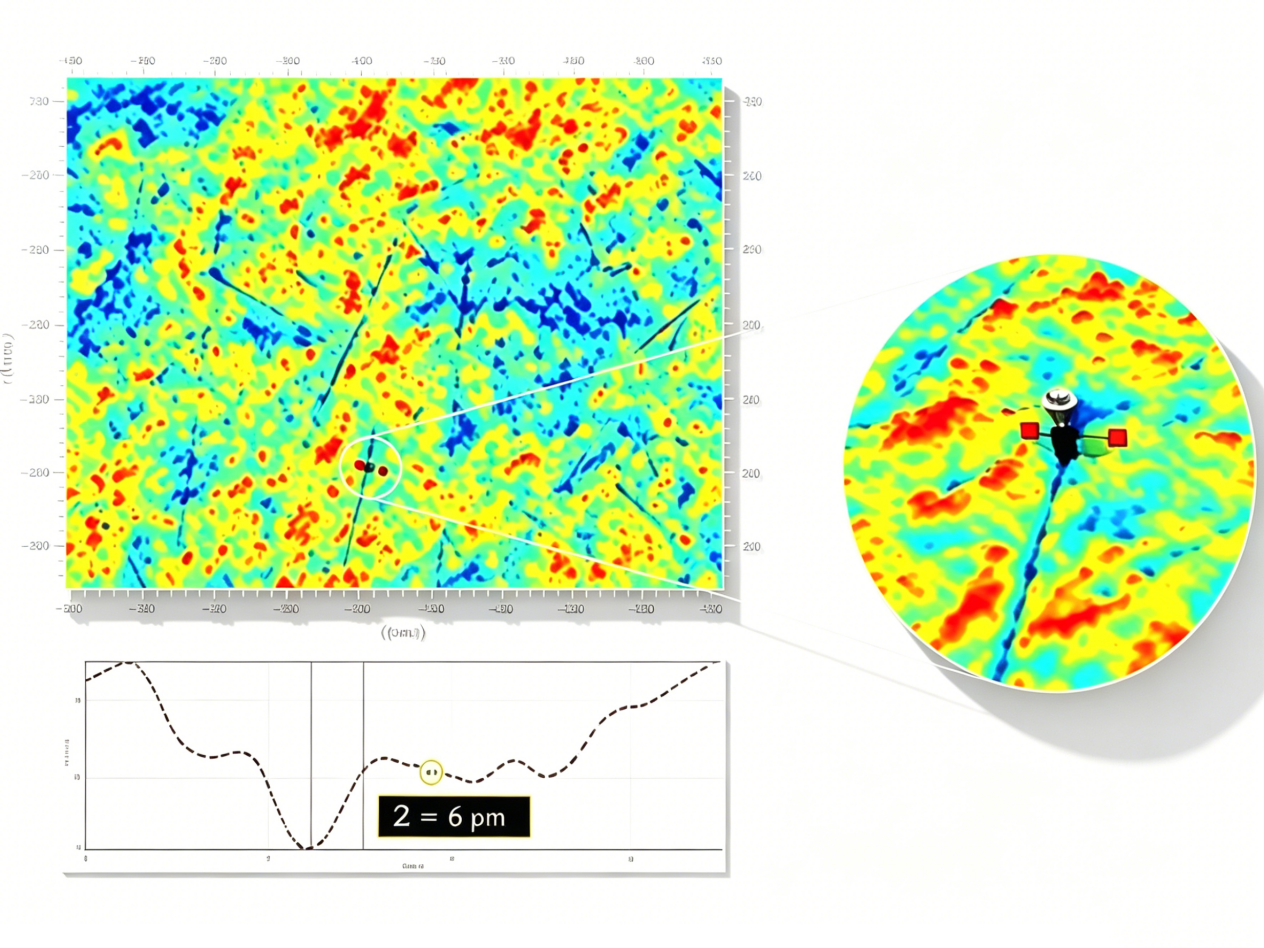

（图示为表面粗糙度（Surface Roughness, Ra）：精度达6pm=0.006nm，精准表征镜片表面光滑度，适配高精度光学镜片、半导体光学窗口片检测需求，规避表面粗糙导致的光学损耗）
（图示为实测涂层厚度（Coating Thickness）：75.2nm，精准测量光学镜片涂层厚度，助力涂层工艺优化（Coating Process Optimization）与质量管控，保障镜片抗反射、抗磨损等性能）
（图示为涂层表面质量3D形貌图（3D Morphology Map of Coating Surface Quality），清晰呈现涂层表面状态，及时发现涂层划痕、脱落、气泡等缺陷（Defect），为工艺改进提供数据支撑）

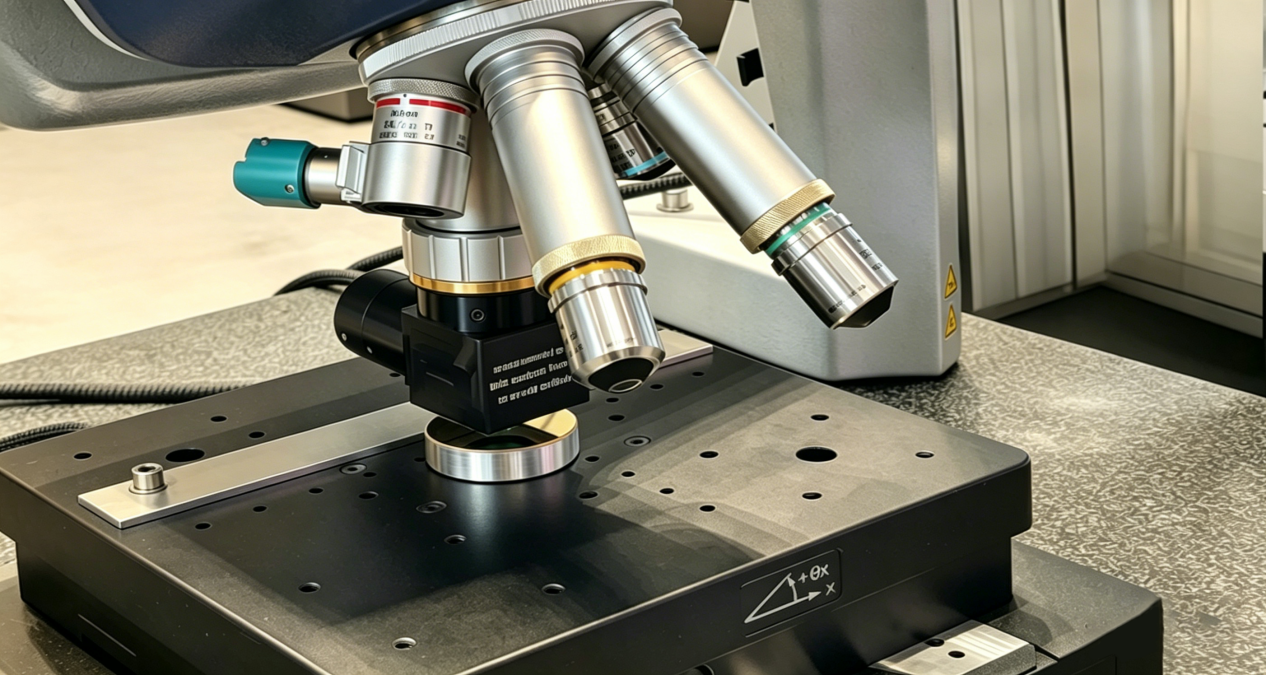

大视野3D白光干涉仪
大视野3D白光干涉仪，聚焦光学镜片（Optical Lens）精密测量，打造纳米级（Nanoscale）测量全域解决方案，突破传统测量局限，定义光学镜片检测新范式，以高效、精准的测量能力，适配光学镜片全流程检测需求，为工业光学、半导体光学器件（Semiconductor Optical Devices）等领域提供全方位技术支撑。
设备凭借核心创新技术，一机解锁纳米级全场景测量，重新诠释精密测量（Precision Measurement）的高效与精准，助力光学镜片生产、加工环节的质量管控（Quality Control），保障镜片光学性能（Optical Performance）达标，适配半导体光学组件、精密光学仪器等高端场景需求。
核心优势：大视野+高精度，突破行业局限
打破行业常规壁垒，解决传统设备1倍以下物镜（Objective Lens）仅能单孔使用、需两台仪器分别实现大视野与高精度测量（High-Precision Measurement）的痛点。设备搭载全新0.6倍轻量化镜头，配备15mm超大单幅视野（Single Frame Field of View），搭配可兼容4个物镜的转塔鼻轮（Turret Nose Wheel），一台设备即可全面覆盖大视野观测与高精度测量需求，无需频繁切换设备，大幅提升检测效率（Inspection Efficiency）与数据精准度（Data Accuracy），完美适配光学镜片复杂测量场景。
新启航半导体｜专业白光干涉 3D 轮廓测量方案。亚纳米精度保障，支持自动化定制；高端系列对标国际一线品牌，大视野设计，轻松应对高低反射、复杂材料测量场景。
