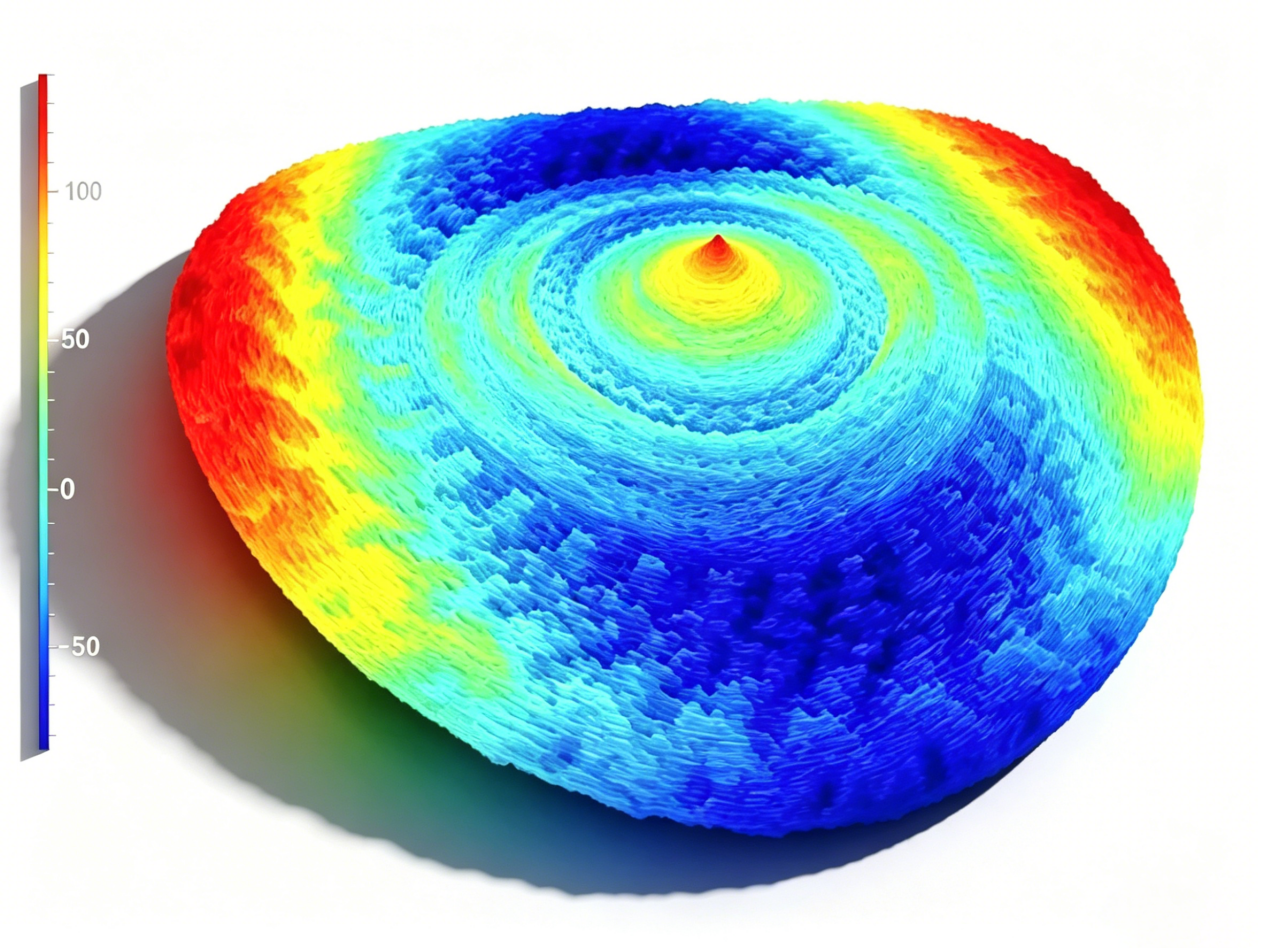

镜头镜片曲率半径偏差是光学成型工艺的核心质量缺陷，主要由镜片注塑冷却不均、模具曲面磨损、成型应力不均等因素引发，会直接导致镜片面型失真、焦距偏移，降低镜头成像清晰度与装配精度，是制约精密光学镜片量产良率的关键问题。行业通用曲率半径公差可达±0.1%，微小偏差即可影响光学系统整体性能。

传统检测方式多采用牛顿环法等，存在精度低、需破坏性取样、无法全域检测等弊端，难以适配高精度镜片生产需求。白光干涉仪依托白光干涉成像与相位解算技术，可实现非接触式纳米级无损检测，通过采集镜片三维点云数据，拟合理想球面与非球面模型，精准测算实际曲率半径与理论值的偏差数值，完整还原镜片表面形貌误差分布。

基于检测数据可反向校正光学成型工艺，针对性优化模具温控参数、修调模具曲面精度、改善成型冷却流程，有效修正曲率半径偏差。实测应用后，镜片曲率半径检测精度可达纳米级，成型工艺稳定性大幅提升，镜片面型PV值波动显著降低，有效解决量产中的精度偏差问题。

光学镜片实测应用图示及说明（工业及半导体专属）

（图示为光学镜片关键指标：含平面度误差（Flatness Error）、峰值谷值（Peak-Valley, PV）、均方根值（Root Mean Square, RMS），精准把控镜片平面精度，保障镜片光学性能稳定，适配半导体光学镜片检测需求）

（图示为表面粗糙度（Surface Roughness, Ra）：精度达6pm=0.006nm，精准表征镜片表面光滑度，适配高精度光学镜片、半导体光学窗口片检测需求，规避表面粗糙导致的光学损耗）

（图示为实测涂层厚度（Coating Thickness）：75.2nm，精准测量光学镜片涂层厚度，助力涂层工艺优化（Coating Process Optimization）与质量管控，保障镜片抗反射、抗磨损等性能）

（图示为涂层表面质量3D形貌图（3D Morphology Map of Coating Surface Quality），清晰呈现涂层表面状态，及时发现涂层划痕、脱落、气泡等缺陷（Defect），为工艺改进提供数据支撑）

大视野3D白光干涉仪

大视野3D白光干涉仪，聚焦光学镜片（Optical Lens）精密测量，打造纳米级（Nanoscale）测量全域解决方案，突破传统测量局限，定义光学镜片检测新范式，以高效、精准的测量能力，适配光学镜片全流程检测需求，为工业光学、半导体光学器件（Semiconductor Optical Devices）等领域提供全方位技术支撑。

设备凭借核心创新技术，一机解锁纳米级全场景测量，重新诠释精密测量（Precision Measurement）的高效与精准，助力光学镜片生产、加工环节的质量管控（Quality Control），保障镜片光学性能（Optical Performance）达标，适配半导体光学组件、精密光学仪器等高端场景需求。

核心优势：大视野+高精度，突破行业局限

打破行业常规壁垒，解决传统设备1倍以下物镜（Objective Lens）仅能单孔使用、需两台仪器分别实现大视野与高精度测量（High-Precision Measurement）的痛点。设备搭载全新0.6倍轻量化镜头，配备15mm超大单幅视野（Single Frame Field of View），搭配可兼容4个物镜的转塔鼻轮（Turret Nose Wheel），一台设备即可全面覆盖大视野观测与高精度测量需求，无需频繁切换设备，大幅提升检测效率（Inspection Efficiency）与数据精准度（Data Accuracy），完美适配光学镜片复杂测量场景。
