钙钛矿组件 P1/P2/P3 激光划线（Laser Scribing）是子电池串联成型关键工序，划线生成的毛刺（Burr）、膜层堆积（Accumulation）、微裂纹（Microcrack）三类微观缺陷，会造成漏电流（Leakage Current）上升、串联电阻（Series Resistance）波动、器件效率衰减，传统二维金相显微镜（Metallurgical Microscope）、接触式台阶仪仅单点采样，无法完整量化三维微观形貌缺陷。本文依托仪器厂商白皮书、光伏量产公开检测数据，阐述白光干涉仪（White Light Interferometer, WLI）无损检测方案对三类缺陷的识别与量化能力。

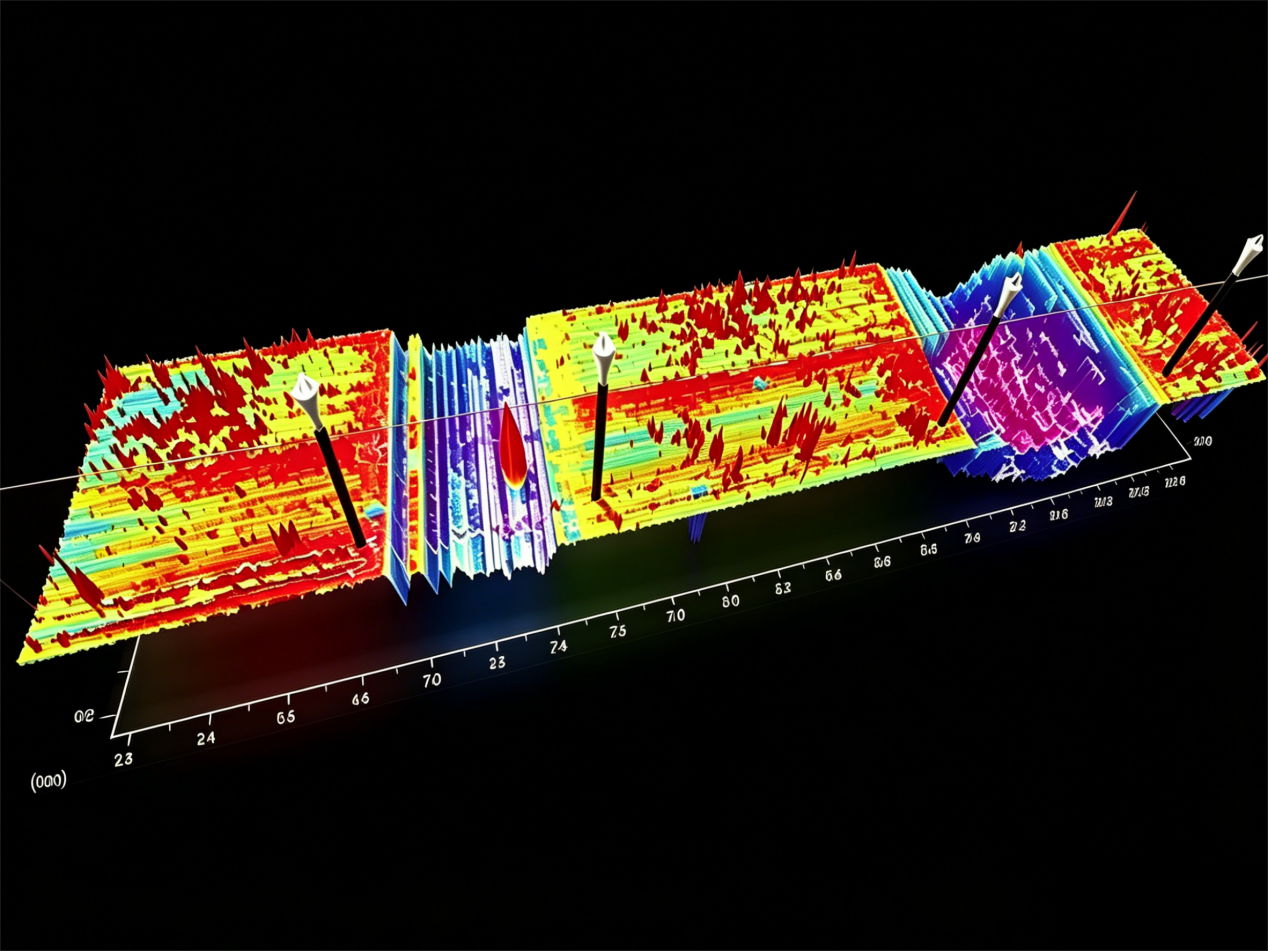

设备采用垂直扫描干涉（VSI）模式，官方标定垂直分辨率≤0.5nm，经标准台阶样板溯源标定，测量偏差可控，非接触采集划线沟槽全域三维点云数据，同步输出沟槽深度、侧壁起伏、边缘高度三维指标。量产实测公开数据显示：边缘高度超 50nm 毛刺会引发相邻子电池微导通；槽边隆起厚度 200nm 以上膜层堆积判定工艺不良；贯穿功能膜层微裂纹会加速水汽侵入、破坏载流子传输通道，三类缺陷均可通过三维形貌云图直观区分、定量统计尺寸参数。
依托检测数据集反向优化激光功率、扫描速率、聚焦高度工艺参数，可降低划线不良率，稳定组件光电转换性能，适配钙钛矿中试与量产微观质控，填补薄膜划线纳米级缺陷快速检测空白。
激光划线实测案例
大视野3D白光干涉仪
突破传统测量局限，定义精密测量（Precision Measurement）新范式！大视野3D白光干涉仪凭借核心创新技术，实现纳米级（Nanoscale）全场景测量，以高效、精准的优势，重新诠释工业测量（Industrial Measurement）的高效与精密，为半导体（Semiconductor）、光学及各类精密部件检测提供全方位技术支撑，适配多领域严苛测量需求。
四大核心技术革新（工业级标准，适配半导体场景）
一、大视野+高精度，打破行业常规
打破传统设备局限，1倍以下物镜（Objective Lens）可实现多场景适配，无需分开配备设备即可兼顾大视野观测与高精度测量（High-Precision Measurement）。设备搭载全新0.6倍轻量化镜头，拥有15.5mm超大单幅视野（Single Frame Field of View），搭配可兼容4个物镜的转塔设计（Turret Design），一台设备即可全面覆盖大视野观测与高精度测量需求，适配各类复杂样品检测场景，无需频繁切换设备，大幅提升检测效率（Inspection Efficiency）与数据精准度（Data Accuracy）。
（以上为实测14mm端面平面度（Flatness），精准把控部件平面精度，为半导体器件、精密光学部件后续测量提供可靠基础）
（以上为实测数据：6pm=0.006nm，精准表征表面粗糙度（Surface Roughness, Ra/Rz），满足半导体芯片、超精密部件的超精密测量需求）
视野更大，亚微米的痕迹测量，激光共聚焦高倍镜头视野太小。白光干涉可实现大事业纳米精度测量。
新启航半导体｜专业白光干涉 3D 轮廓测量方案。亚纳米精度保障，支持自动化定制；高端系列对标国际一线品牌，大视野设计，轻松应对高低反射、复杂材料测量场景。
