在半导体、超精密制造领域，表面粗糙度测量精度直接决定产品质量与服役性能。激光共聚焦显微镜（LCM）存在工业样品检测偏差大、重复性差的普遍问题，但其校准标准块数据稳定精准。本文结合ISO、国标权威检测规范，剖析LCM数据偏差核心成因，依托原厂及公开可溯源数据，阐述大视野3D白光干涉仪（WLI）的技术革新优势，为超精密表面标准化检测提供可靠解决方案。

一、激光共聚焦显微镜粗糙度检测偏差解析

1、1 共聚焦物镜先天视野局限

纳米级粗糙度检测依赖高倍率物镜保障精度，行业普遍采用尼康50×APO高倍物镜。受光学原理限制，高倍率必然压缩成像视野，该物镜单幅成像视场仅0.5mm，取样范围极小，无法覆盖工业检测所需的全域评定区间，难以满足超精密工件标准化检测要求。

1、2 超精密粗糙度权威检测标准

溯源依据：ISO 4287:1997+Amd1:2009、ISO 4288:1996、GB/T 3505-2009、ISO 25178系列面粗糙度标准

针对Ra≤100nm超光滑表面，行业统一标准化检测参数明确：适用粗糙度区间0.02μm～0.1μm；取样长度Lr=0.25mm；标准评定长度Ln=1.25mm（5倍取样长度）；短波滤波λs=2.5μm，用于过滤微观噪声，保障检测数据准确性。

1、3 数据偏差核心根源

LCM 50×物镜0.5mm视场，远小于ISO标准1.25mm最小评定长度，不满足标准化检测基础规范。检测标准粗糙度块时，样品表面均匀规整，视野缺失不会影响检测结果；而工业工件表面形貌、粗糙度分布不均，小范围取样无全域代表性，直接导致数据失真、重复性差。该问题同样适用于ISO 25178三维面粗糙度检测体系，存在系统性检测缺陷。

1、4 图像拼接补偿的固有弊端

行业普遍采用图像拼接弥补视野短板，但无法根除误差，检测精度完全依赖设备运动平台硬件性能：压电平台拼接精度高，但成本昂贵、通用性差；直线电机平台精度与成本均衡，为行业主流配置；伺服电机平台性价比高，高倍拼接易出现错位、抖动、高低偏移等机械误差，仅能通过算法滤波掩盖缺陷，无法从根源解决数据偏差问题。

二、大视野3D白光干涉仪革新解决方案

针对LCM视野受限、拼接误差、检测不合规等行业痛点，大视野3D白光干涉仪突破“高精度小视野、大视野低精度”的技术矛盾，兼顾超大无拼接视野与纳米级超高精度，完全契合ISO标准化检测规范，适配半导体、精密光学部件等高精尖质控场景。

2、1 核心技术革新优势

设备搭载专属0.6×轻量化大视场物镜，单幅最大成像视野达15mm，远超1.25mm标准评定长度，全程无需图像拼接，彻底规避拼接次生误差。配备4位电动转塔结构，可无缝切换高低倍率，一站式完成全域形貌观测与纳米级精密测量，从根源解决取样范围不足导致的数据偏差，实现精度与检测效率双重突破。

三、半导体晶圆专项实测应用

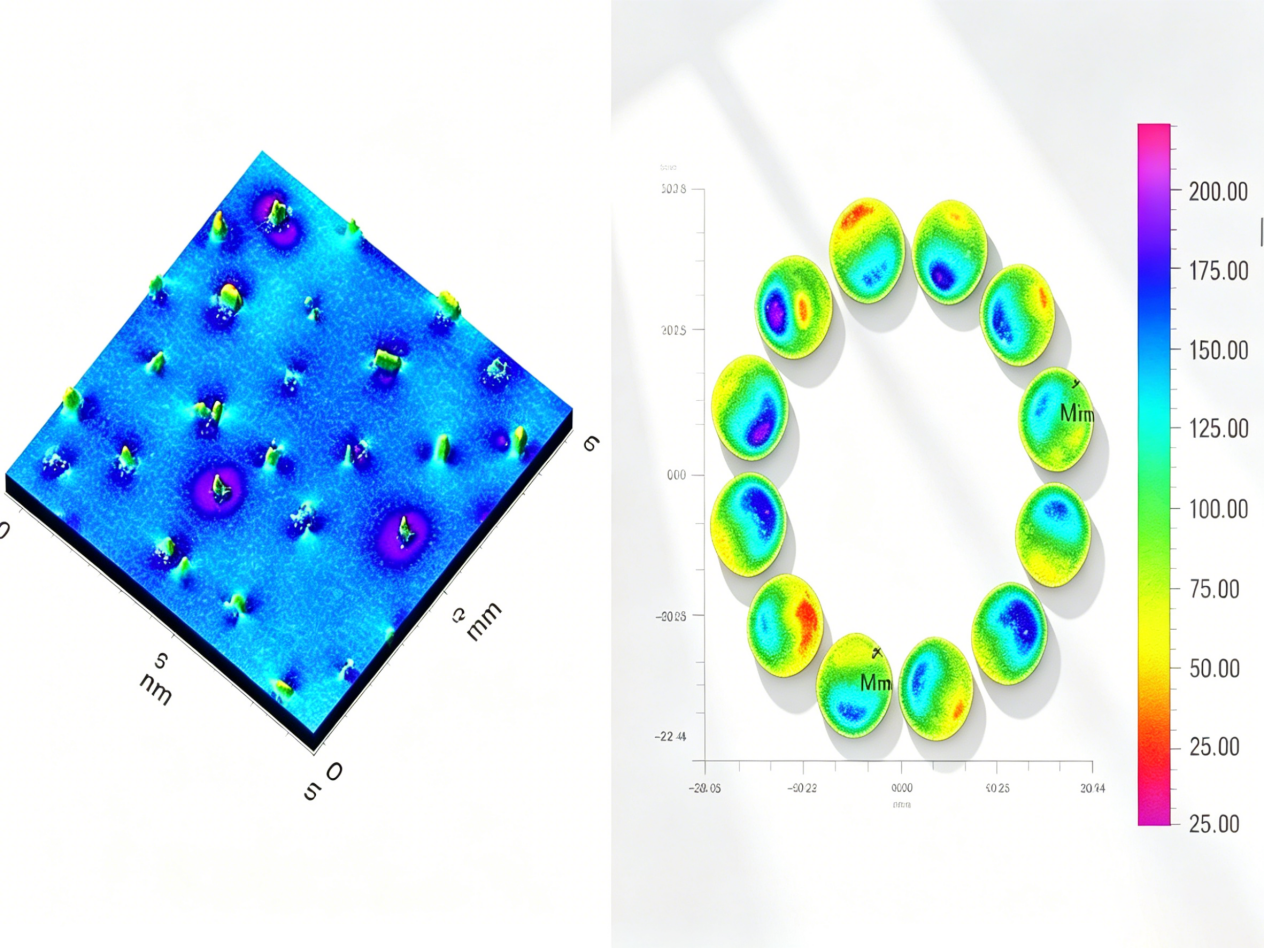

3、1 CMP研磨碟盘检测

可全域采集研磨碟盘金刚石颗粒形貌，精准检测颗粒共面度与分布均匀性，保障晶圆化学机械抛光一致性，稳定晶圆良率，延长研磨碟盘使用寿命。

3、2 晶圆形变检测

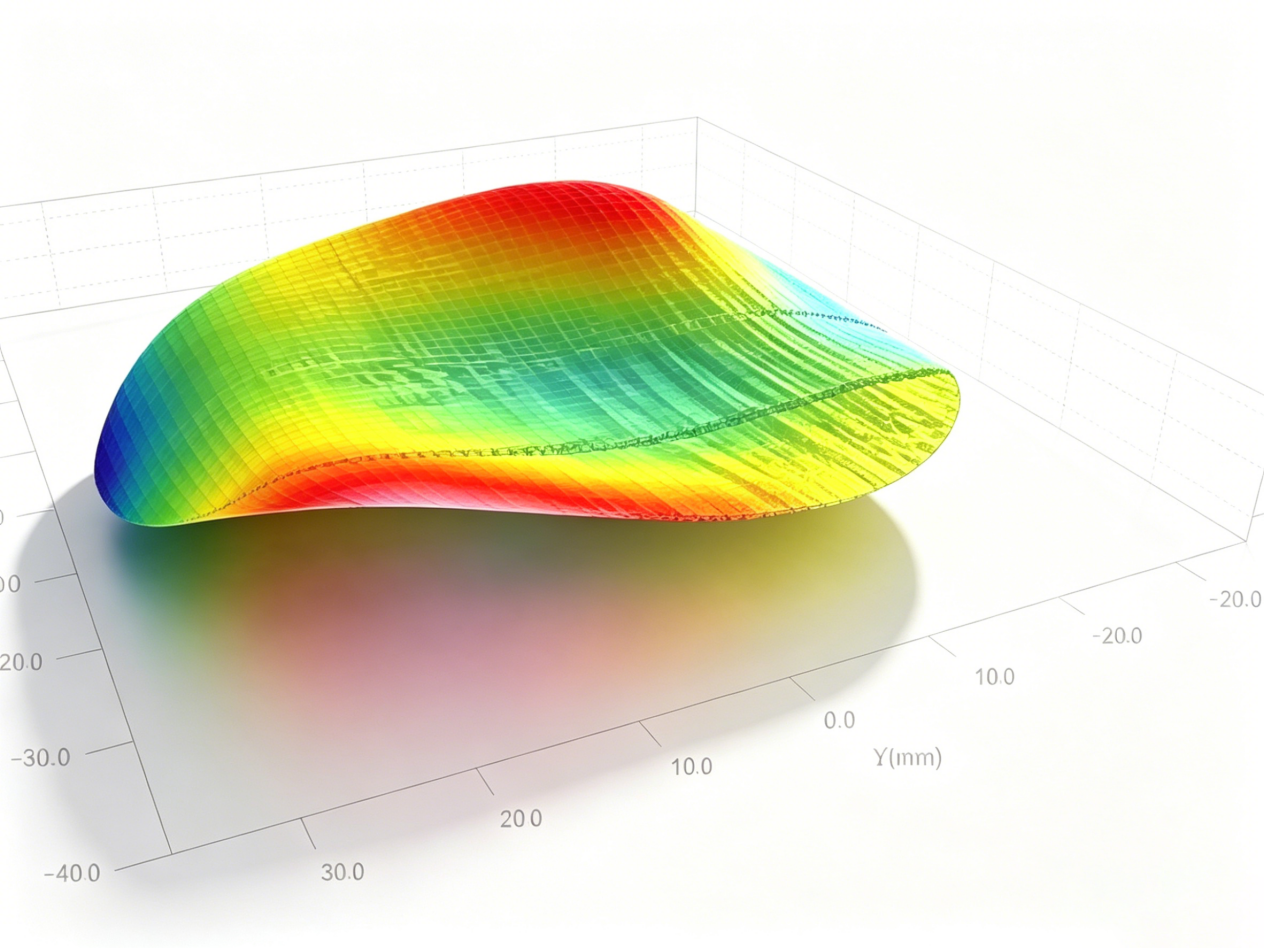

支持裸片晶圆BOW翘曲、WARP弯曲等形变参数高精度测量，精准捕捉微观形变缺陷，有效规避芯片封装阶段破损、虚焊等工艺问题，保障晶圆加工与封装精度。

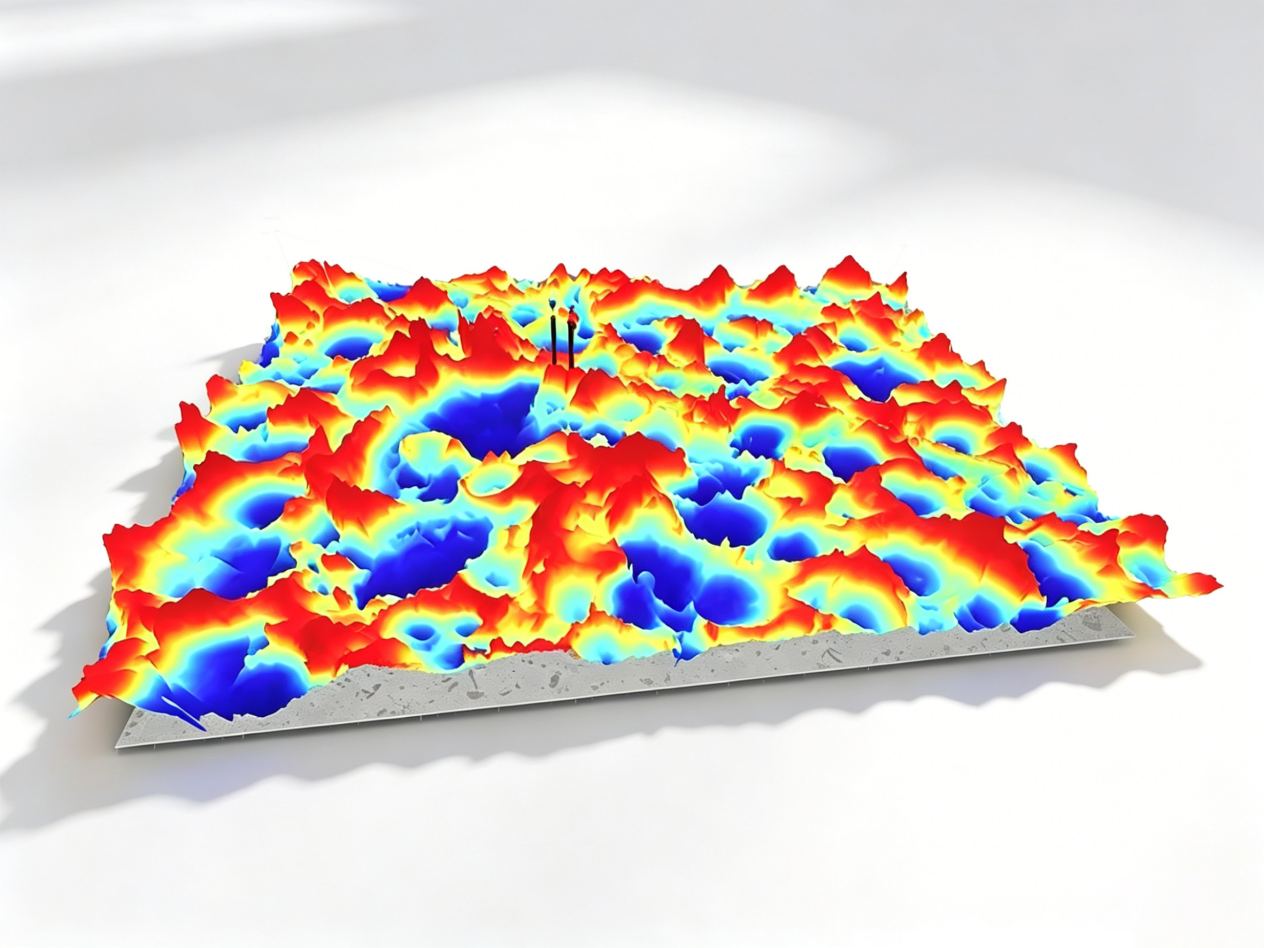

3、3 晶圆粗糙度精准检测

数据溯源：设备原厂参数、公开招标公示资料

设备官方标定最高检测精度可达0.006nm（6pm），满足晶圆超光滑表面检测要求；可精准检测CMP抛光晶圆Ra=0.96nm超光滑粗糙度，为抛光工艺优化提供数据支撑；可检测晶圆背面Ra=0.9μm粗糙度，保障晶圆背面金属化、键合工艺稳定性，覆盖半导体全流程质控需求。
