一、激光共聚焦显微镜粗糙度数据失真成因解析

1.1 物镜先天视野局限

纳米级粗糙度检测主流采用尼康50×APO高倍物镜，设备精度与物镜倍率正相关，但高倍率会大幅压缩成像视野。该物镜单幅视场仅0.5mm，取样范围极小，无法覆盖工业标准化检测所需的全域评定区间，无法满足超精密表面合规检测要求。

1.2 超精密粗糙度权威检测标准

溯源依据：ISO 4287:1997+Amd1:2009、ISO 4288:1996、GB/T 3505-2009、ISO 25178面粗糙度系列标准

针对Ra≤100nm超光滑表面，行业统一硬性检测参数：适用粗糙度区间0.02μm～0.1μm；取样长度Lr=0.25mm；标准评定长度Ln=1.25mm（5倍取样长度）；短波滤波λs=2.5μm，用于过滤微观噪声，保障检测数据精准性。

1.3 数据失真核心原理

LCM 50×物镜0.5mm视场，远小于ISO标准1.25mm最小评定长度，不满足标准化检测基础条件。标准粗糙度块表面均匀规整，视野不足不会影响检测结果；而工业工件表面微观形貌、粗糙度分布不均，小范围取样无全域代表性，直接导致数据失真、重复性差，该问题同样适用于ISO 25178三维面粗糙度检测体系。1.4 图像拼接补偿固有弊端

行业普遍采用图像拼接弥补视野短板，但无法根除系统性误差：压电平台拼接精度高、成本昂贵，通用性差；直线电机平台精度与成本均衡，为行业主流配置；伺服电机平台性价比高，高倍拼接易出现错位、抖动、高低偏移等机械误差，仅能通过算法滤波掩盖缺陷，无法从根源解决数据偏差问题。

二、大视野3D白光干涉仪优化解决方案

针对LCM视野受限、拼接误差、检测不合规等痛点，3D白光干涉仪突破“高精度小视野、大视野低精度”的行业技术瓶颈，兼顾超大无拼接视野与纳米级超高精度，完全契合ISO标准化检测规范，适配半导体、精密光学部件高端质控场景。

2.1 核心技术革新优势

设备搭载专属0.6×轻量化大视场物镜，单幅最大成像视野达15mm，远超1.25mm标准评定长度，全程无需图像拼接，彻底规避拼接次生误差。配备4位电动转塔结构，可无缝切换高低倍率，一站式完成全域形貌观测与纳米级精密测量，从根源解决取样范围不足导致的数据失真问题，实现精度与检测效率双重突破。

三、半导体晶圆专项实测应用

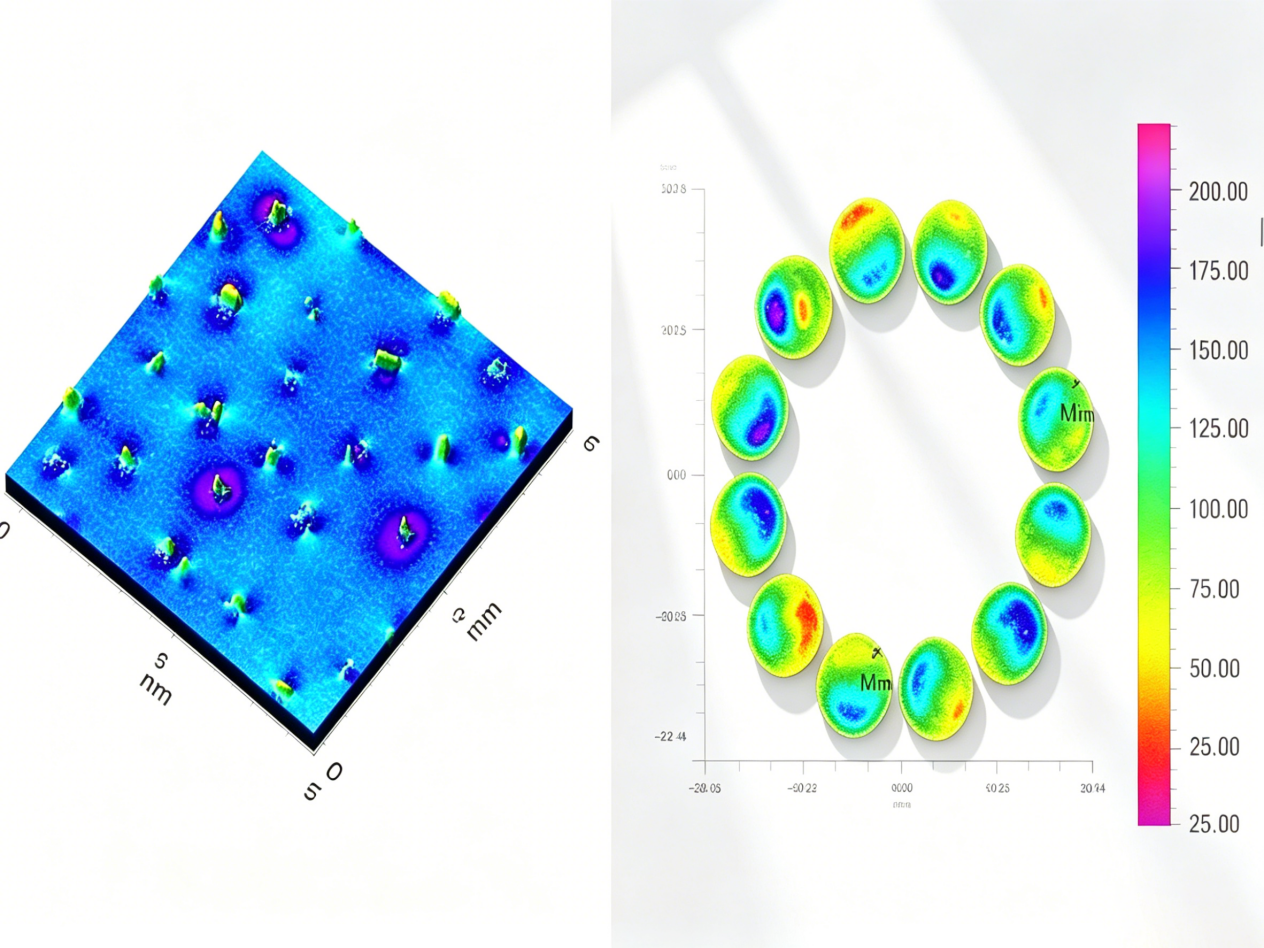

3.1 CMP研磨碟盘检测

可全域采集研磨碟盘金刚石颗粒形貌，精准分析颗粒共面度与分布均匀性，保障晶圆抛光一致性，稳定晶圆良率与碟盘使用寿命。

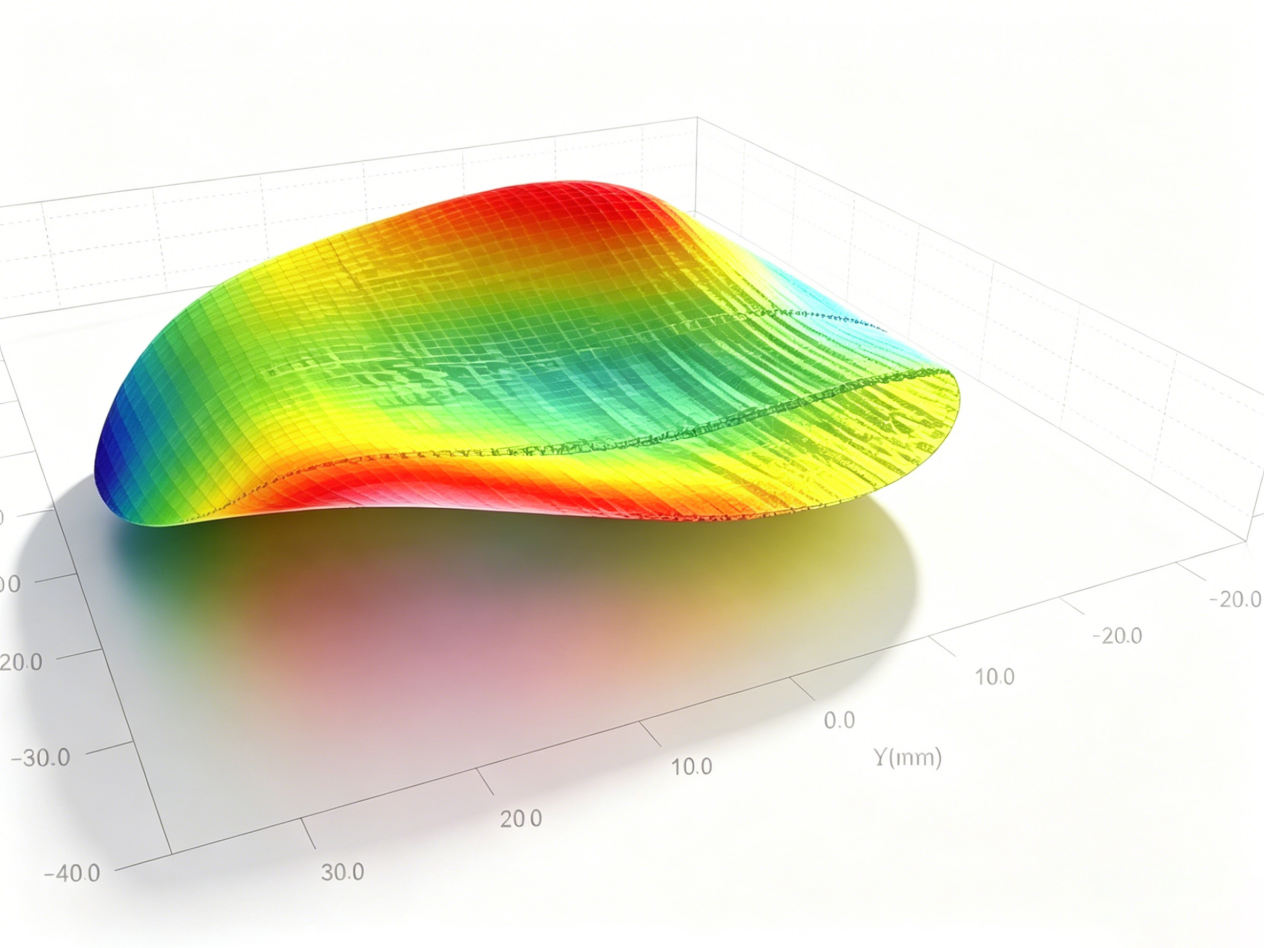

3.2 晶圆形变检测

支持裸片晶圆BOW翘曲、WARP弯曲等形变参数高精度检测，精准捕捉微观形变缺陷，有效规避封装阶段芯片破损、虚焊等工艺问题，保障加工与封装精度。

3.3 晶圆超光滑粗糙度检测

设备原厂标定最高检测精度达0.006nm（6pm），适配晶圆超光滑表面检测；可精准检测CMP抛光晶圆Ra=0.96nm超光滑粗糙度，为抛光工艺优化提供数据支撑；可检测晶圆背面Ra=0.9μm粗糙度，保障背面金属化、键合工艺稳定性，覆盖半导体全流程质控需求。

新启航半导体｜专业白光干涉 3D 轮廓测量方案。亚纳米精度保障，支持自动化定制；高端系列对标国际一线品牌，大视野设计，轻松应对高低反射、复杂材料测量场景。
