半导体、超精密制造领域中，表面粗糙度测量精度直接决定产品质量与服役性能。激光共聚焦显微镜（LCM）存在工业样品检测偏差、重复性不佳的共性问题，且标准块检测数据正常。本文依据权威ISO检测标准，解析LCM系统性误差成因，引入大视野3D白光干涉仪（WLI）解决方案，解决取样不达标、视野受限等痛点，适配超精密工件标准化检测需求。

一、激光共聚焦显微镜粗糙度实测偏差解析

1、1 物镜先天视野局限

纳米级粗糙度检测普遍采用尼康50×APO高倍物镜，设备测量精度与物镜倍率正相关，但高倍率会压缩成像视野。该物镜单幅视场仅0.5mm，取样范围极小，无法覆盖工业检测标准要求的全域评定区间，不满足超精密表面标准化检测基础条件。

1、2 超精密粗糙度ISO检测规范

溯源依据：ISO 4287:1997+Amd1:2009、ISO 4288:1996、GB/T 3505-2009、ISO 25178面粗糙度系列标准

针对Ra≤100nm超光滑表面，行业标准化检测参数明确：适用粗糙度区间0.02μm～0.1μm；取样长度Lr=0.25mm；标准评定长度Ln=1.25mm（5倍取样长度）；短波滤波λs=2.5μm，用于过滤微观噪声，保障数据精准性。

1、3 数据偏差核心成因

LCM 50×物镜0.5mm视场，小于ISO标准1.25mm最小评定长度，不满足标准化检测规范。标准粗糙度块表面均匀规整，视野缺失不影响检测结果；工业工件表面形貌、粗糙度分布不均，小范围取样无全域代表性，直接造成数据失真、重复性差，该问题同样适用于ISO 25178三维面粗糙度检测体系。

1、4 图像拼接补偿的固有缺陷

行业多采用图像拼接弥补视野短板，但无法根治系统性误差：压电平台拼接精度高、成本昂贵；直线电机平台精度与成本均衡，为行业主流；伺服电机平台性价比高，高倍拼接易出现错位、抖动、高低偏移等机械误差，仅能通过算法滤波掩盖缺陷，无法从根源解决数据偏差。

二、大视野3D白光干涉仪高精度解决方案

针对LCM视野受限、拼接误差、检测不达标等痛点，大视野3D白光干涉仪突破“高精度小视野、大视野低精度”的行业矛盾，兼顾无拼接超大视野与纳米级精度，完全契合ISO检测规范，适配半导体、精密光学部件高端质控场景。

核心技术优势

全域合规无拼接检测：设备搭载专属0.6×轻量化大视场物镜，单幅最大成像视野达15mm，远超1.25mm标准评定长度，全程无需图像拼接，规避拼接次生误差。配备4位电动转塔，可无缝切换高低倍率，一站式完成全域形貌观测与纳米级精密测量，从根源解决取样不足、数据失真问题。

三、半导体晶圆专项实测应用

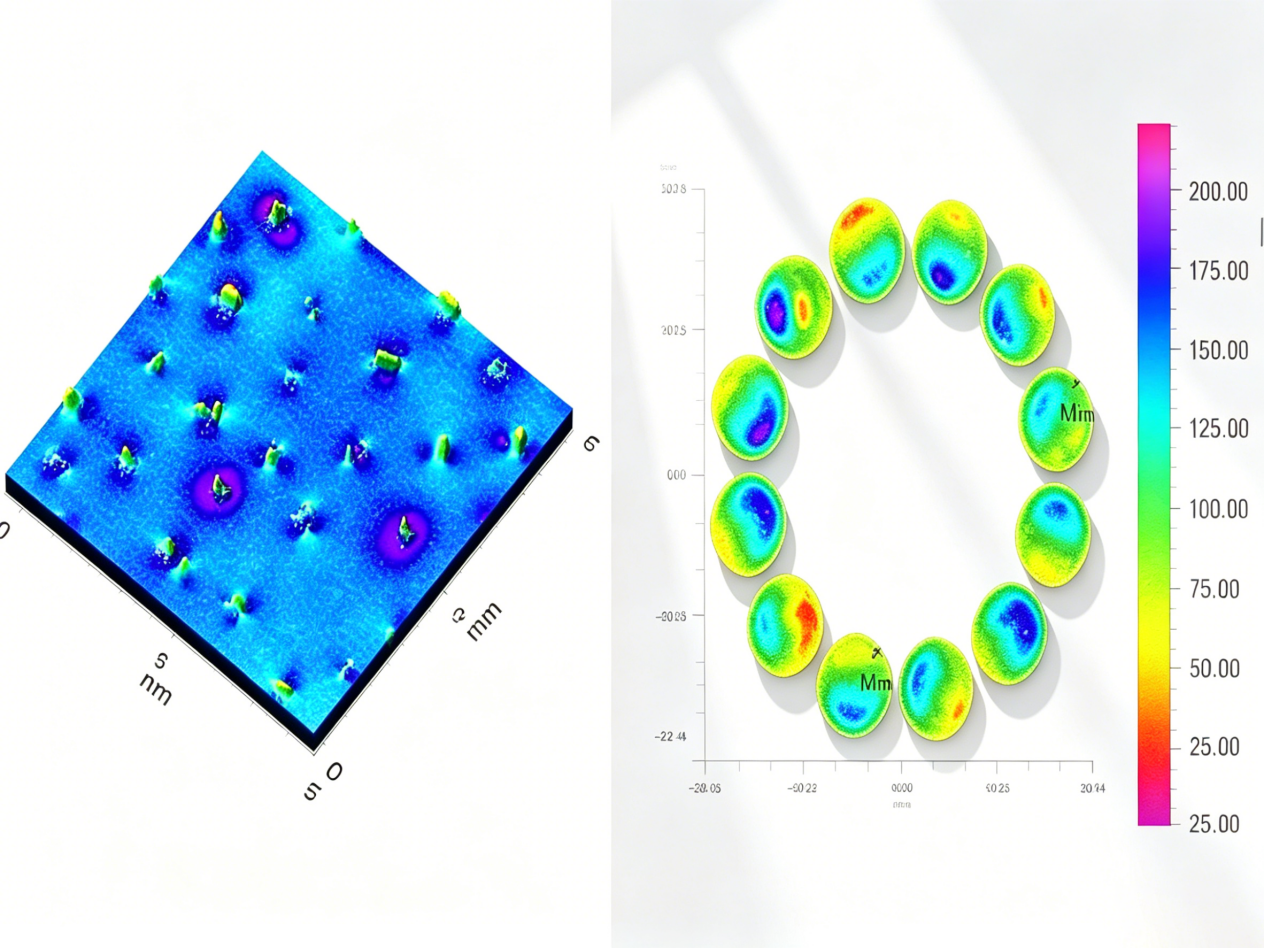

3、1 CMP研磨碟盘检测

可全域采集研磨碟盘金刚石颗粒形貌，精准分析颗粒共面度与分布均匀性，保障晶圆抛光一致性，稳定晶圆良率与碟盘使用寿命。

3、2 晶圆形变检测

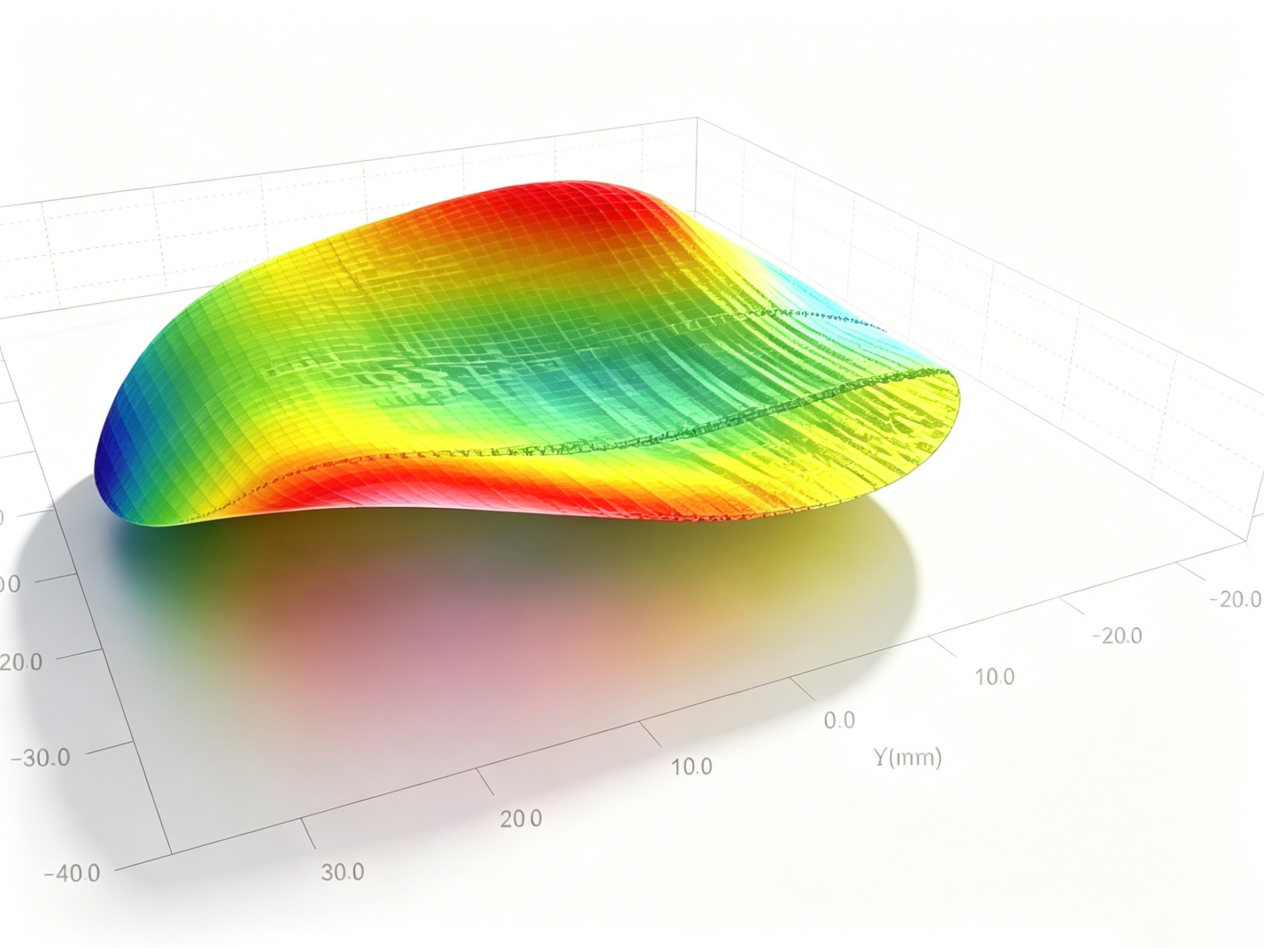

支持裸片晶圆BOW翘曲、WARP弯曲等形变参数高精度测量，精准捕捉微观形变缺陷，规避封装阶段芯片破损、虚焊等工艺问题，保障加工与封装精度。

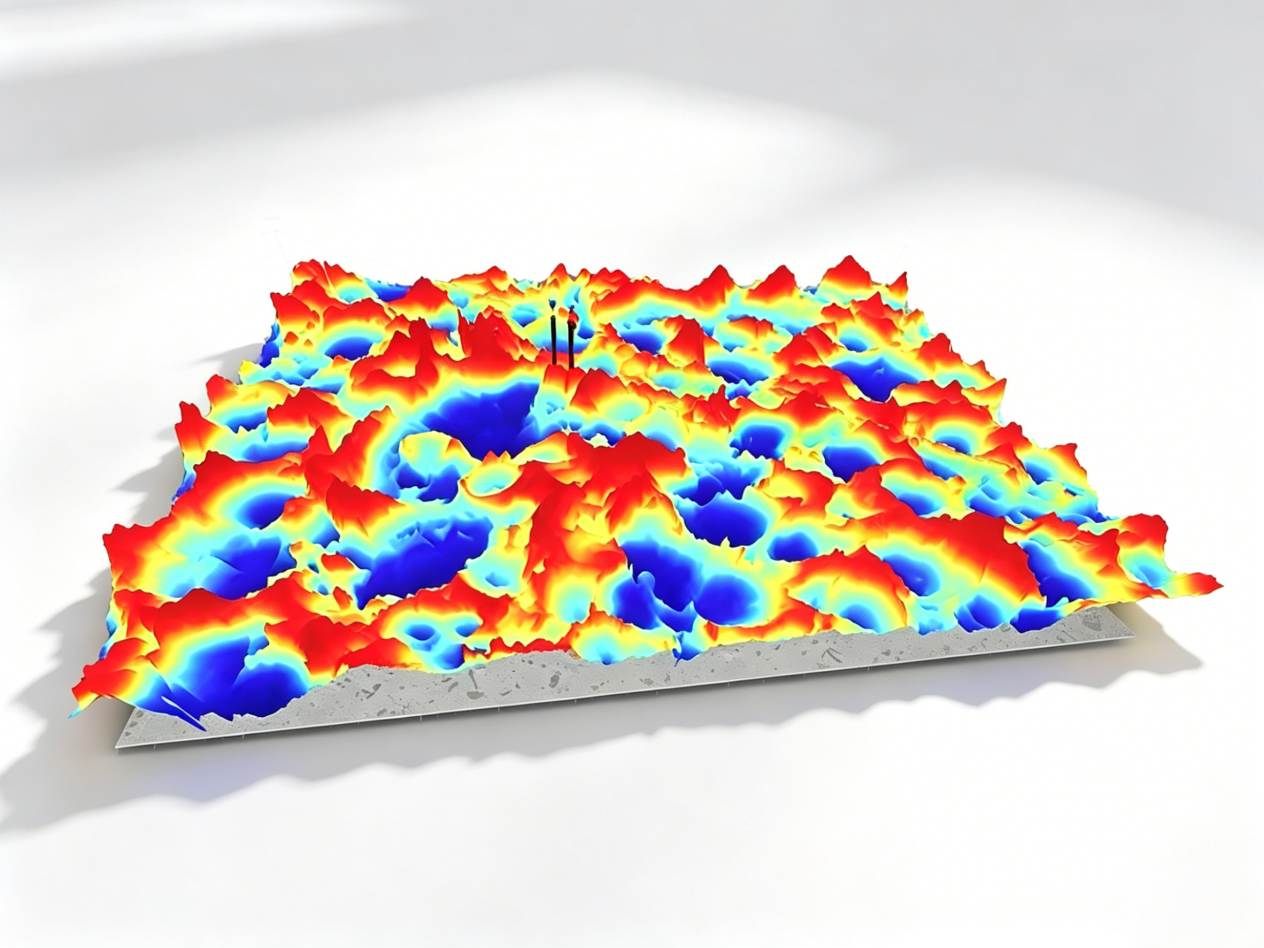

3、3 晶圆超光滑粗糙度检测

设备官方标定最高检测精度达0.006nm（6pm），适配晶圆超光滑表面检测；可精准检测CMP抛光晶圆Ra=0.96nm超光滑粗糙度，为抛光工艺优化提供数据支撑；同时可检测晶圆背面Ra=0.9μm粗糙度，保障背面金属化、键合工艺稳定性，覆盖半导体全流程质控需求。
