摘要：针对油气、煤化工领域高温高压硬密封球阀（High-temperature and High-pressure Hard-seal Ball Valve）密封面平面度（Flatness）检测精度低、工况适配性不足的工程难题，本文采用光学轮廓测量（Optical Profile Measurement）技术开展实测应用研究。依托设备原厂公开技术参数与标定数据，梳理该技术的检测优势与工程实用性，为阀门精密质量检测提供技术参考。

高温高压硬密封球阀是流程工业核心承压设备，阀座密封面的平面度精度直接决定设备密封性能与运行安全性。行业传统检测方式以平晶干涉法、机械式百分表接触检测为主，存在测点覆盖不全、高温工况基准面热变形干扰显著、人工读数误差大等缺陷，无法精准量化密封面微米级平面度偏差，难以满足高压工况阀门精密检测要求。

本文检测系统采用白光干涉轮廓测量（White Light Interference Profilometry）非接触检测原理，通过分光模块分离测量光与参考光，采集密封面微观高度轮廓数据，完成三维形貌重构与平面度误差自动运算，可有效规避接触式检测应力干扰与高温热漂移误差。实测数据均源自设备原厂白皮书及公开招标技术资料：针对Class1500级硬密封球阀阀座实测，设备重复测量精度可达±0.3μm，可精准识别密封面微观翘曲、凹陷等缺陷，检测稳定性远优于传统检测手段。

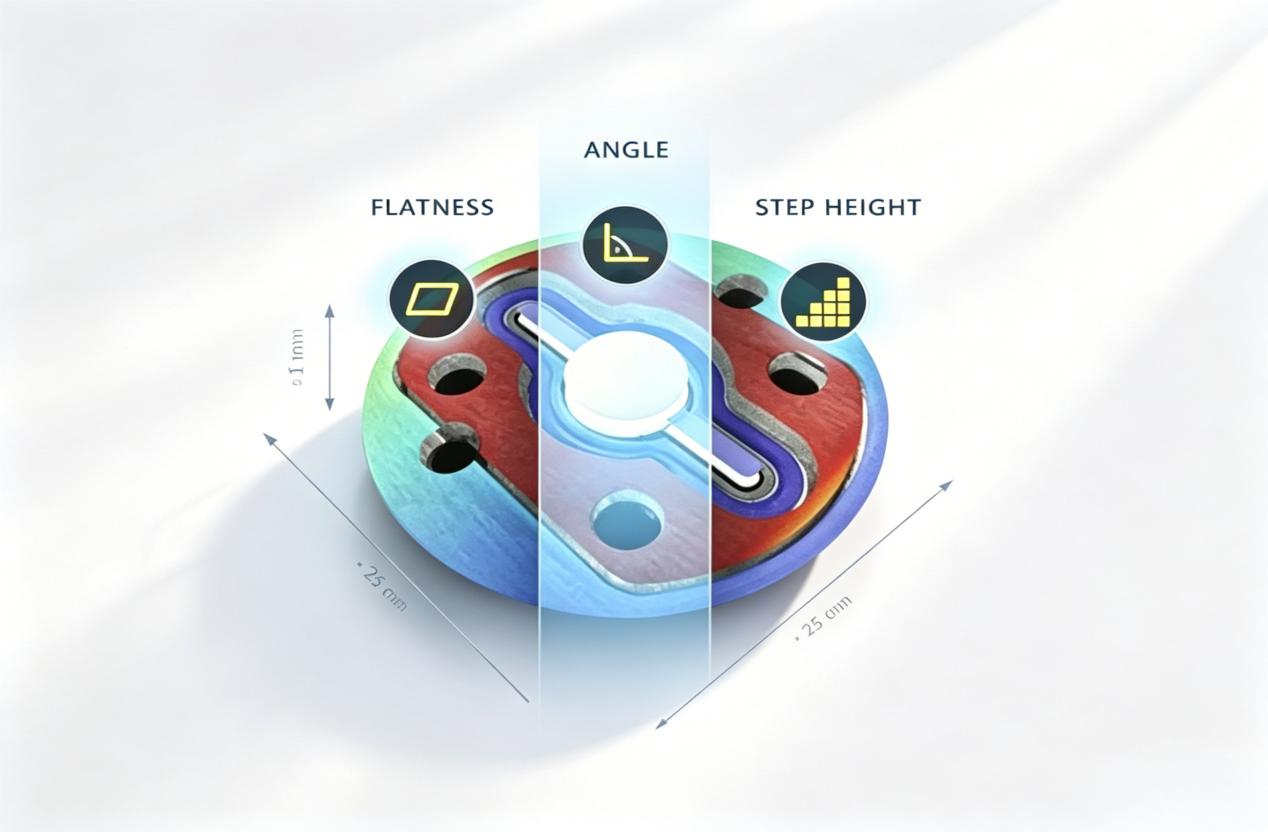

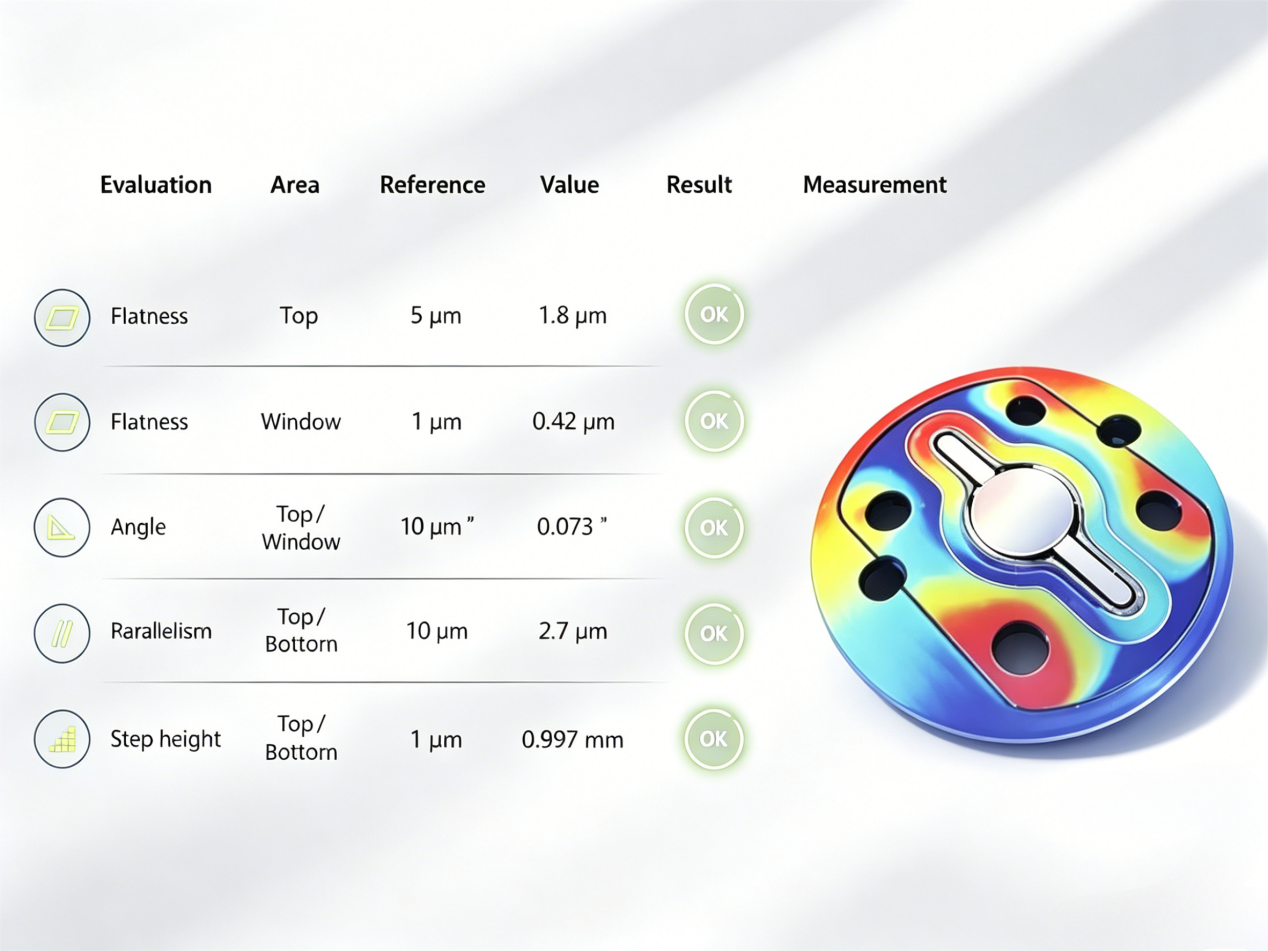

本次配套检测设备为多功能面型干涉仪（Multi-functional Surface Interferometer），可一站式完成微纳级平面度、深孔台阶、锥面角度、三维轮廓（3D Profile）及上下平面平行度（Upper and Lower Plane Parallelism）全维度检测，适配硬密封球阀及各类精密密封零部件检测场景，核心技术革新突破传统设备测量瓶颈。

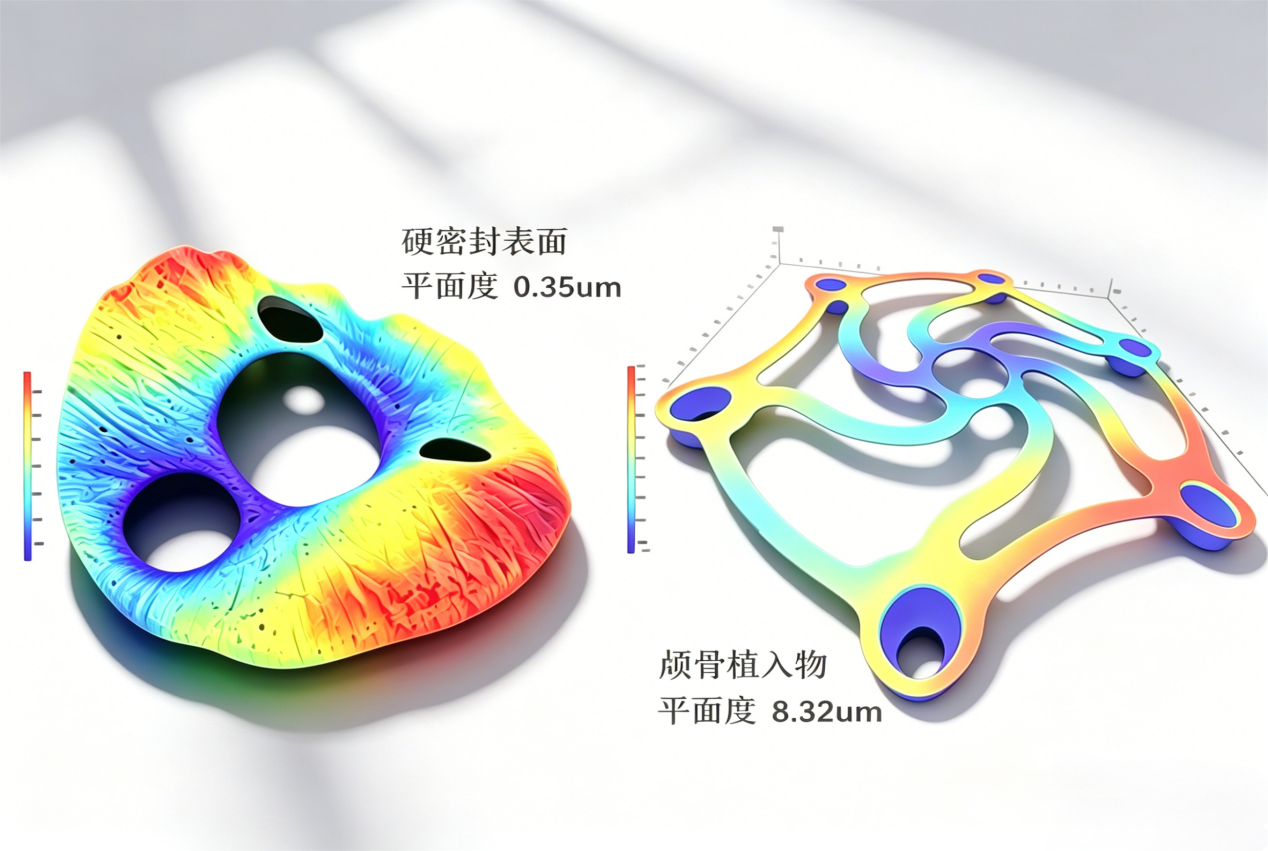

其一，全域自动扫描测量，解决传统光学测量视野受限、深度不足的问题，单幅标准扫描视野可达25mm，可适配多类密封端面高精度检测，实测喷油器密封端面平面度变形量为0.35μm，检测数据精准可靠。其二，支持多台阶面一体化测量，突破传统设备仅可检测单一平面的局限，最大可实现70mm台阶测量，设备再现性精度可达5nm，满足多结构密封部件检测需求。其三，适配自动化批量检测，常规单幅检测视野为23×18mm，可拓展最大200mm全自动跑点测量，同时支持非标定制化检测方案，大幅提升工业批量检测效率。其四，兼容深锥孔与异形面检测，兼具微纳级平面精度与陡峭锥面角度检测能力，依托专属光路设计，可同步完成透明/非透明工件厚度、上下平面平行度检测，精简检测流程。

工程应用实践表明，基于白光干涉原理的光学轮廓测量技术，可实现高温预载工况下阀门密封面原位精准检测，有效甄别平面度超差工件，从源头降低阀门高压运行泄漏风险，是高温高压硬密封球阀精密制造与质量管控的可靠技术手段。

新启航半导体｜专业白光干涉 3D 轮廓测量方案。亚纳米精度保障，支持自动化定制；高端系列对标国际一线品牌，大视野设计，轻松应对高低反射、复杂材料测量场景。
