互补金属氧化物半导体感光芯片（Complementary Metal Oxide Semiconductor, CMOS）是机器视觉（Machine Vision）与工业视觉系统的核心成像器件，其表面平整度（Flatness）、翘曲度（Warpage）是制约成像畸变、自动对焦精度与画面均匀性的关键质控指标，行业量产管控标准为平整度误差≤5μm。传统接触式检测易划伤芯片感光微观结构，无法适配半导体高精度量产需求，而光学3D轮廓仪（3D Optical Profilometer）凭借非接触无损检测特性，成为CMOS芯片平整度精密质控的核心设备。

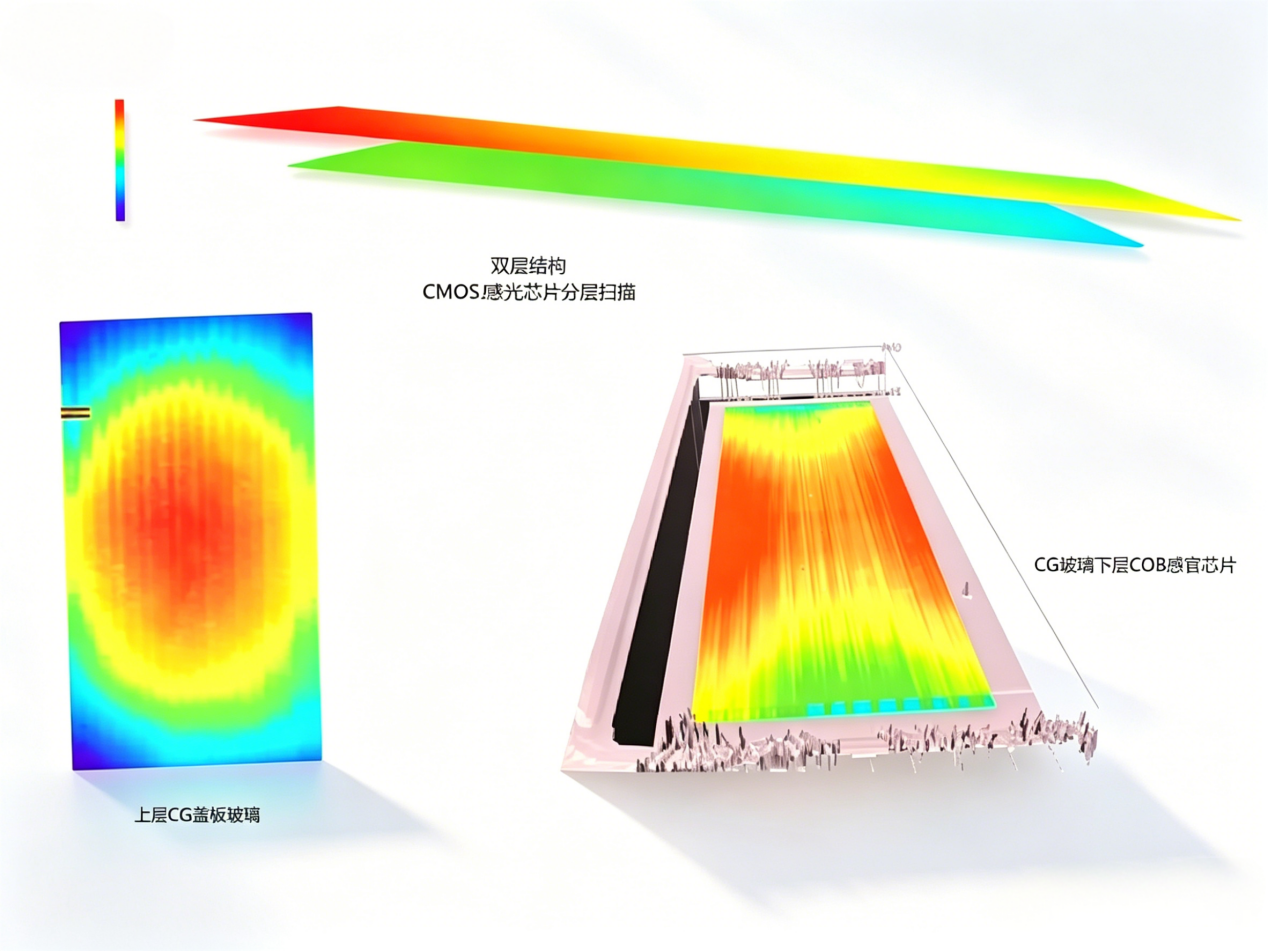

设备核心采用白光干涉测量技术（White Light Interferometry, WLI），依托低相干白光干涉原理，通过参考光与检测光的相位差捕捉芯片表面微观高程差异，结合垂直扫描成像算法重构芯片全域三维形貌。该检测技术符合ISO 25178表面形貌检测标准，公开设备参数显示，其垂直测量精度可达0.1nm，横向分辨率达0.3μm，深度测量重复性误差＜0.5%，可有效规避盖板玻璃光学干扰，精准采集CMOS感光区域原始平面数据，适配晶圆级裸片、封装后芯片全流程检测场景。

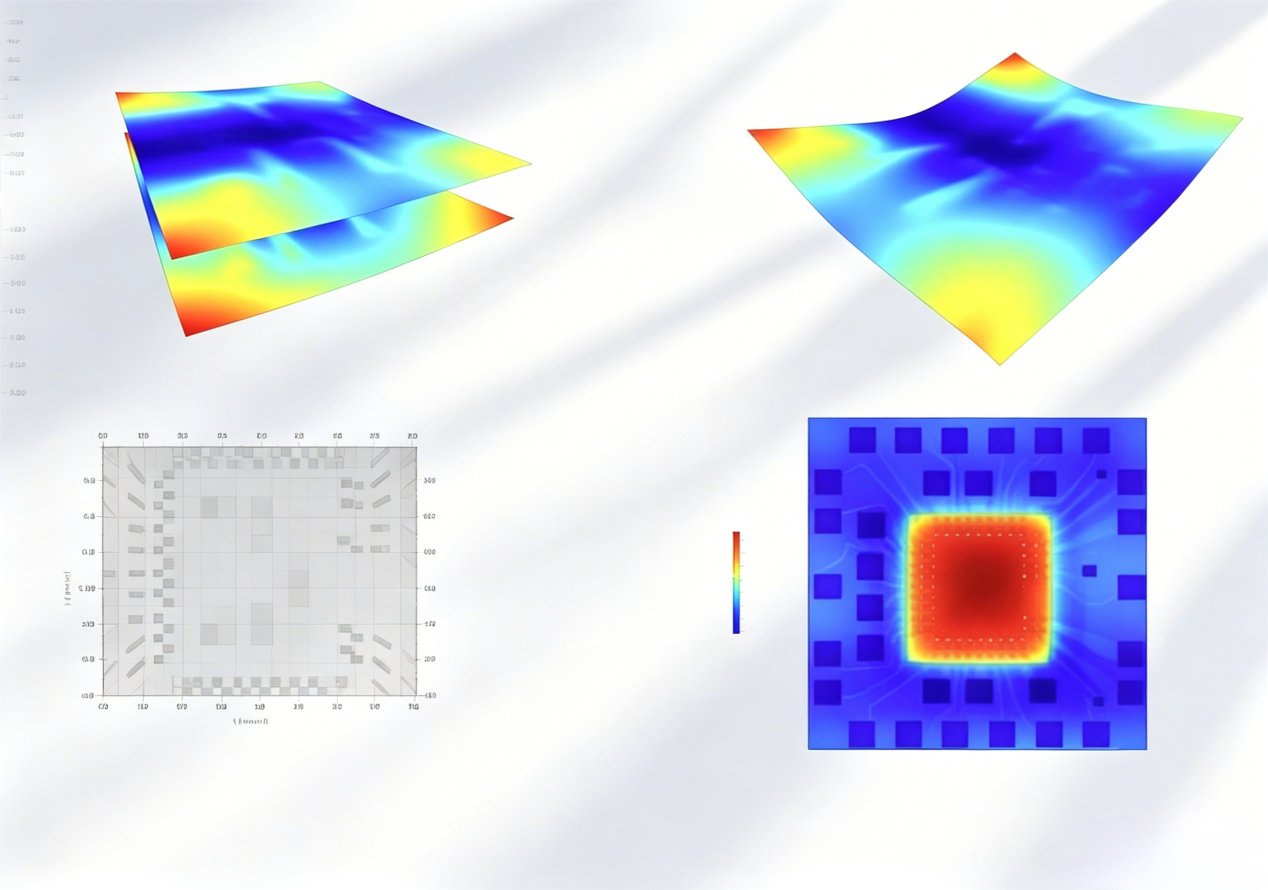

在工业量产质控体系中，光学3D轮廓仪可快速输出全域平整度、微观起伏偏差等量化参数，精准识别芯片微变形、局部凹凸等隐性缺陷，杜绝因平面度偏差引发的成像模糊、视场偏移、对焦失效等品质问题，稳定工业视觉模组（Vision Module）成像性能。该检测方案兼顾高精度、高重复性与无损优势，适配半导体精密制造严苛标准，是提升CMOS感光芯片量产良率与产品一致性的核心检测手段。

新启航半导体｜专业白光干涉 3D 轮廓测量方案。亚纳米精度保障，支持自动化定制；高端系列对标国际一线品牌，大视野设计，轻松应对高低反射、复杂材料测量场景。
