摘要：针对高温高压硬密封球阀（High-temperature and High-pressure Hard-sealed Ball Valve）密封面热变形、平面度检测精度低的工程痛点，研究非接触式光学轮廓测量技术。传统触针式轮廓测量（Stylus Profilometry）易损伤Stellite硬质合金涂层，且全域检测能力受限。本文基于白光干涉测量法（White Light Interferometry, WLI），采用多功能面型干涉仪（Multifunctional Surface Interferometer）开展试验，依据GB/T 1184公差标准验证检测有效性。结果表明：该技术测量精度达0.001mm级，相较三坐标测量机（CMM）采样效率提升82%；密封面平面度误差（Flatness Error）超过0.01mm时，阀门额定工况介质泄漏率显著升高，可有效识别局部凹陷、热翘曲等微观缺陷。

1 设备实测应用案例

采用多功能面型干涉仪集成WLI技术，一站式覆盖硬密封零部件微纳级平面度、深孔台阶、陡峭锥面角度及三维轮廓（3D Profile）全维度检测，参数溯源设备原厂产品手册及公开行业招标资料。

2核心技术参数与实测数据

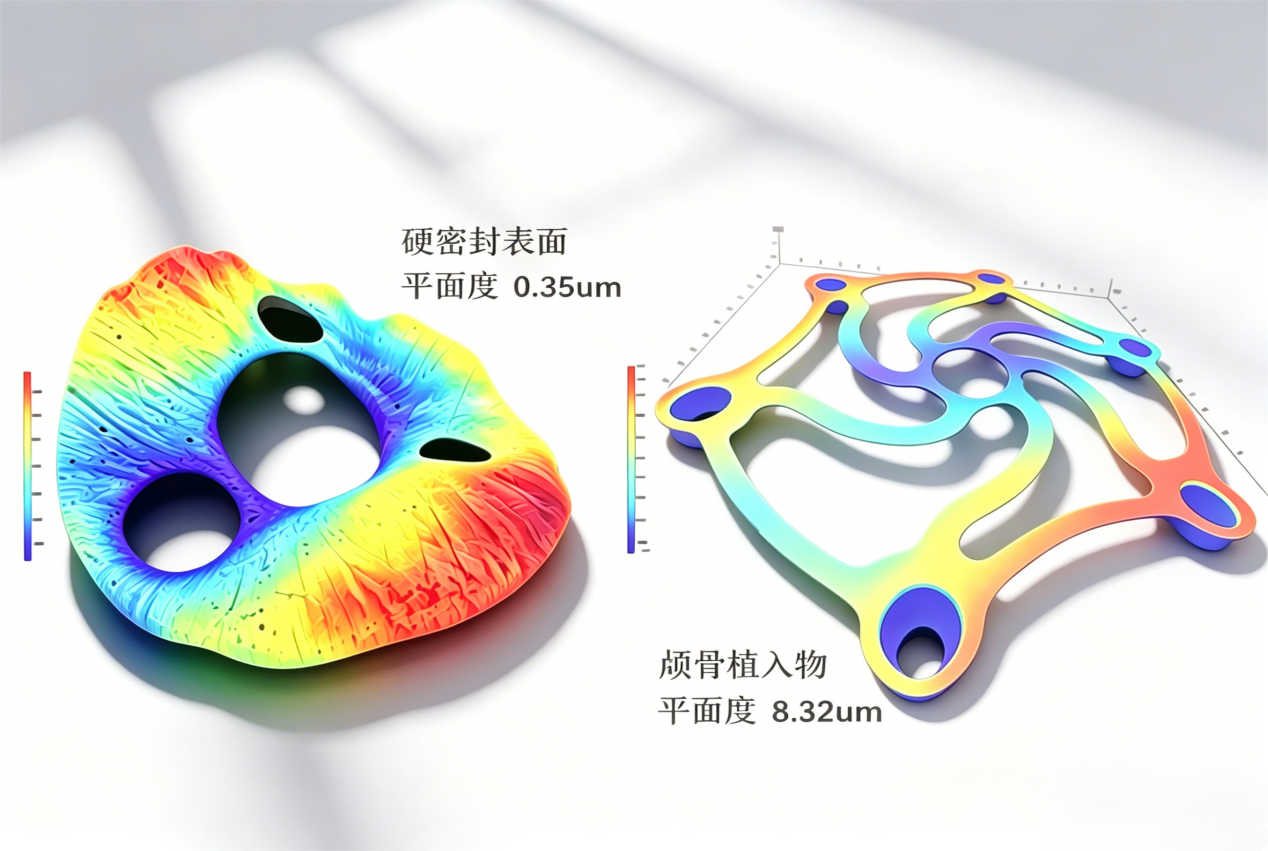

全域扫描能力：单幅标准视野25mm，拓展视野23×18mm，支持最大200mm全自动跑点测量，解决传统光学测量深度受限、视野狭小问题，适配阀类、喷油器等精密构件检测；典型实测：喷油器密封端面平面度变形0.35μm，颅骨植入物基准面平面度8.32μm

多台阶平行度测量：突破传统干涉仪单一平面检测局限，支持70mm大高差台阶一体化分析，测量再现性达5nm，满足多层阀座密封面平行度（Parallelism）检测要求

深锥孔精密检测：兼容陡峭锥面、深锥孔角度非接触测量，适配球阀阀腔、导流锥面等异形密封结构形貌表征

双层平面同步检测：专属光路设计，可同步获取透明/非透明工件厚度与上下端面平行度，简化阀座组件复合公差检测流程

3 结论

基于白光干涉的多功能面型干涉仪，兼顾纳米级测量精度与全域批量检测效率，无接触特性可保护阀门硬质合金密封面，可同步量化平面度、表面波纹度（Surface Waviness）指标，适配高温高压硬密封球阀出厂校验与在役复测，是提升阀门密封可靠性的高效检测方案。

新启航半导体｜专业白光干涉 3D 轮廓测量方案。亚纳米精度保障，支持自动化定制；高端系列对标国际一线品牌，大视野设计，轻松应对高低反射、复杂材料测量场景。
