摘要：镜筒定位面（Lens barrel positioning surface）平面度直接影响光学组件同轴度（Optical assembly coaxiality）与对焦精度，是精密光学系统核心质控指标。本文依据GB/T 11337-2004、ISO 12781-2011几何公差标准，结合原厂设备参数及公开招标溯源数据，提出全流程变形管控+非接触光学检测方案，适配量产质控与实验室高精度检测场景。

1 管控基准与精度阈值（Datum & Threshold）

依据GPS几何公差体系（Geometrical Product Specifications），定位面平面度定义为被测表面相对最小二乘拟合平面（Least squares fitting plane）的高程偏差。结合光学行业公开分级标准：通用工业镜筒平面度阈值≤3μm；红外/显微高精度镜筒阈值≤1μm，所有分级参数溯源光学器件厂商公开质控规范。

2 全流程平面度制程管控（Full-process Control）

1 加工端变形管控：铝合金、钛合金镜筒精加工后存在应力释放形变，采用标准恒温环境（20℃±2℃ Constant temperature environment）加工与时效处理，抑制温漂引发的面型畸变（Surface distortion）。

2 装配前端管控：前置去除定位面毛刺、磕碰缺陷，规避局部接触应力导致的平面度偏移，构建加工-时效-复检闭环管控体系。

3 光学轮廓测量质检方案（Optical Profile Inspection）

1 检测原理与设备选型：采用菲索式白光干涉轮廓仪（Fizeau white light interferometer），标配632.8nm He-Ne基准激光（溯源行业通用干涉仪原厂参数），属于非接触式无损检测方案，适配薄壁镜筒易变形工件检测。

2 检测执行规范：按照GB/T 11337全域网格布点采集高程数据，采用最小区域法（Minimum zone method）解算平面度误差；设备固有检测精度0.1μm，重复再现性≤5nm（溯源干涉仪厂商公开招标参数），远优于传统平板塞尺接触式检测。

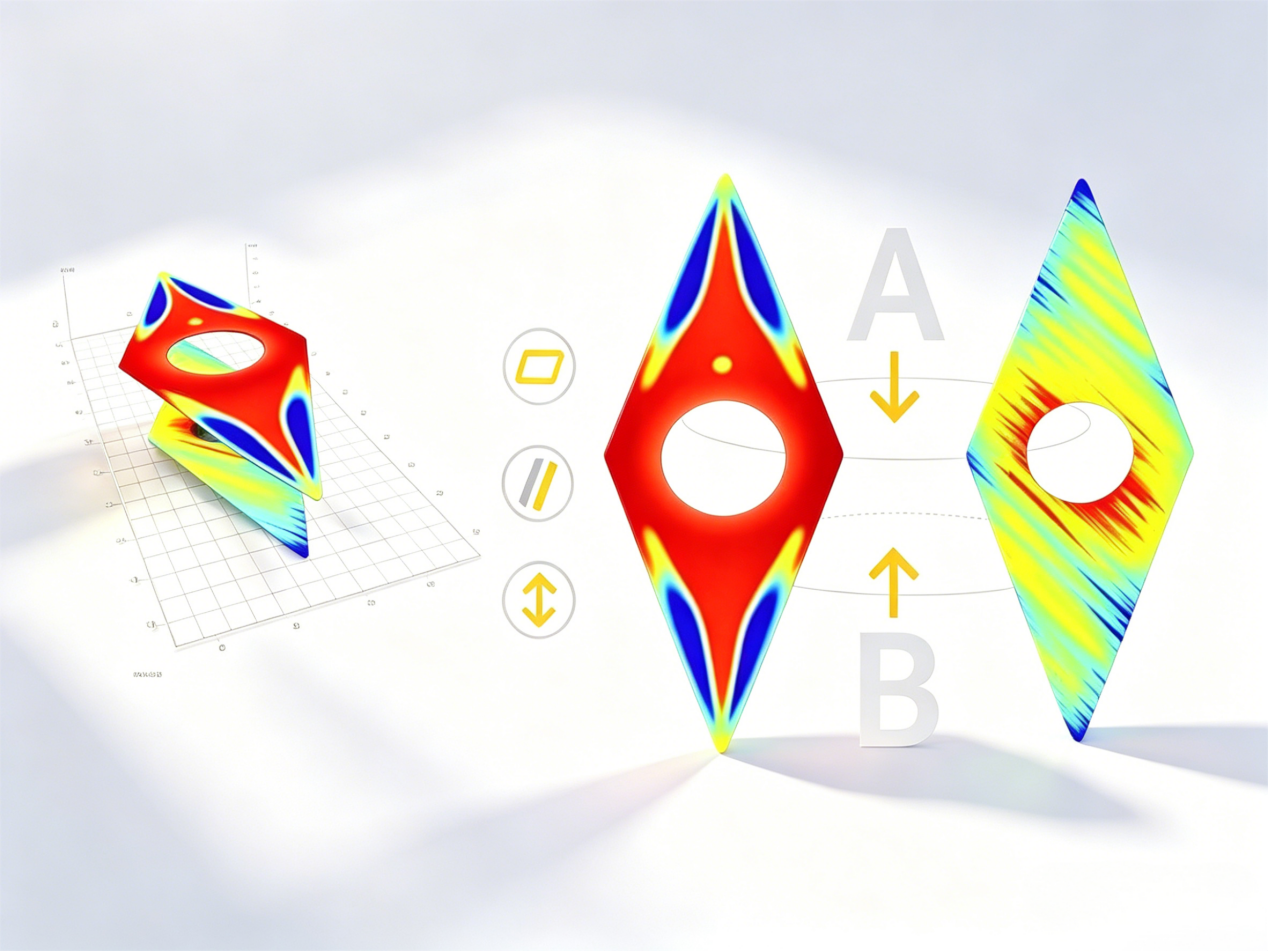

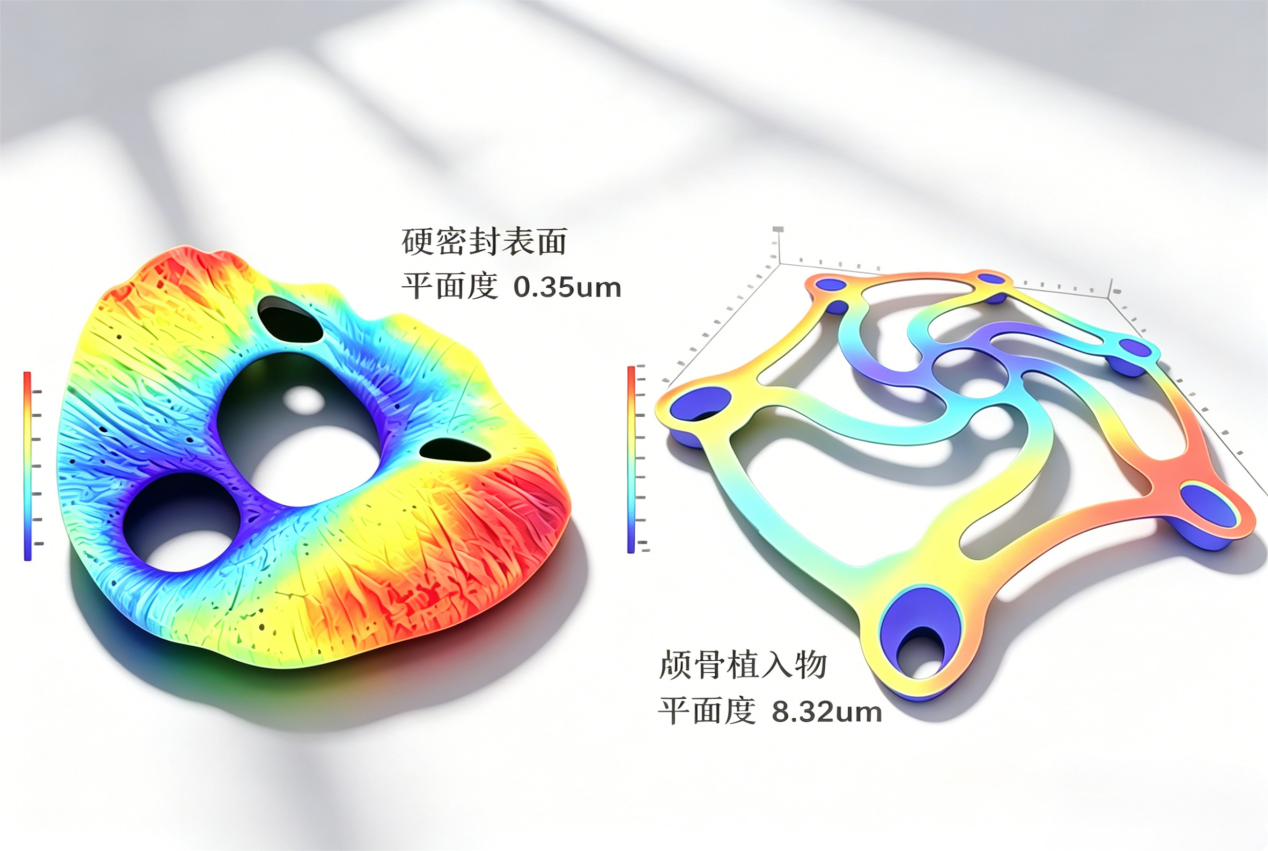

3 工程实测案例：依托多功能面型干涉仪完成实测验证，典型工况数据溯源设备原厂白皮书：燃油器密封端面平面度变形0.35μm；医用颅骨植入定位面平面度8.32μm，设备单幅标准扫描视野25mm，扩展视野可达200mm，适配镜筒批量自动化跑点检测。

4 核心设备技术特性（Technical Features）

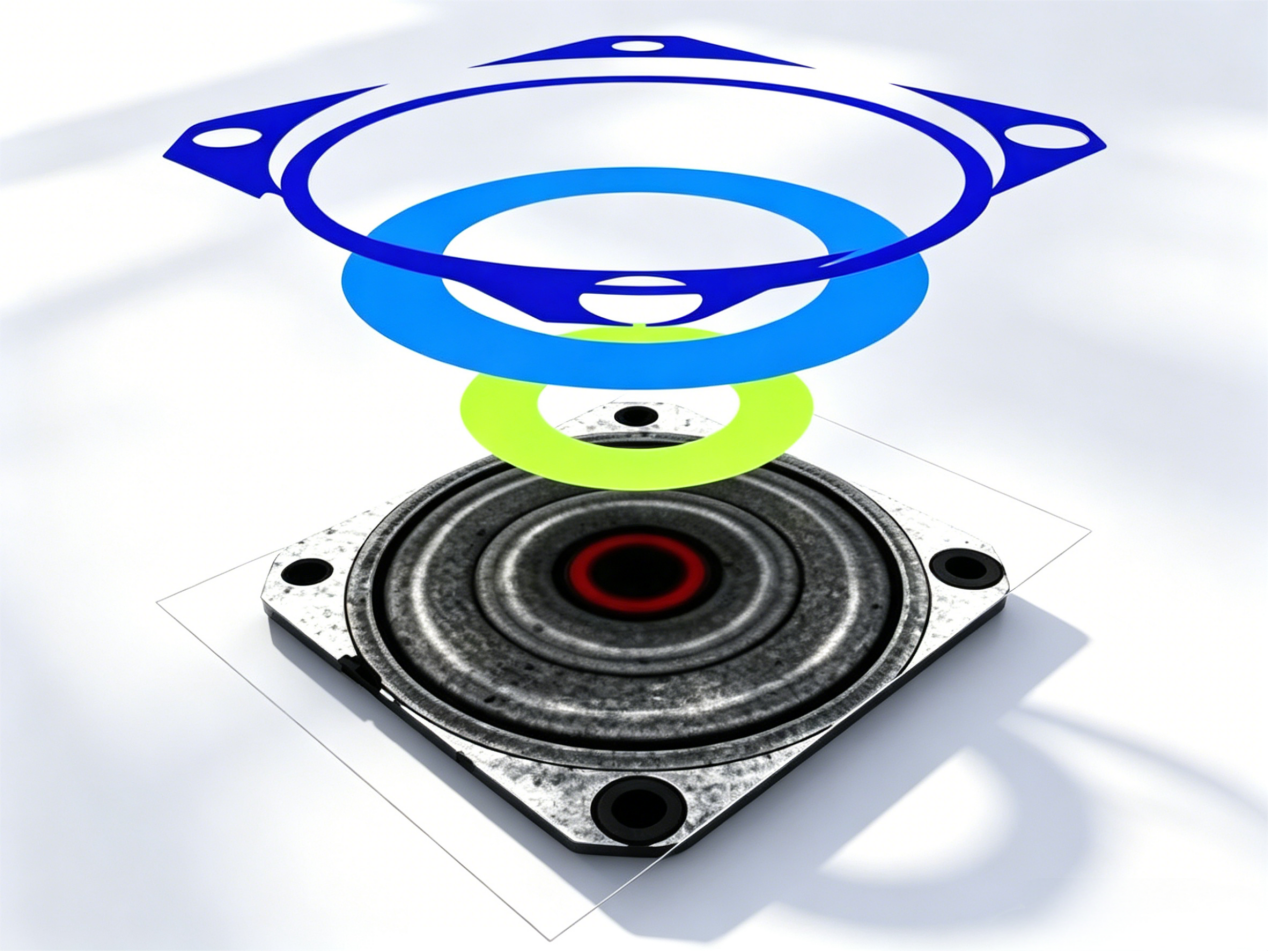

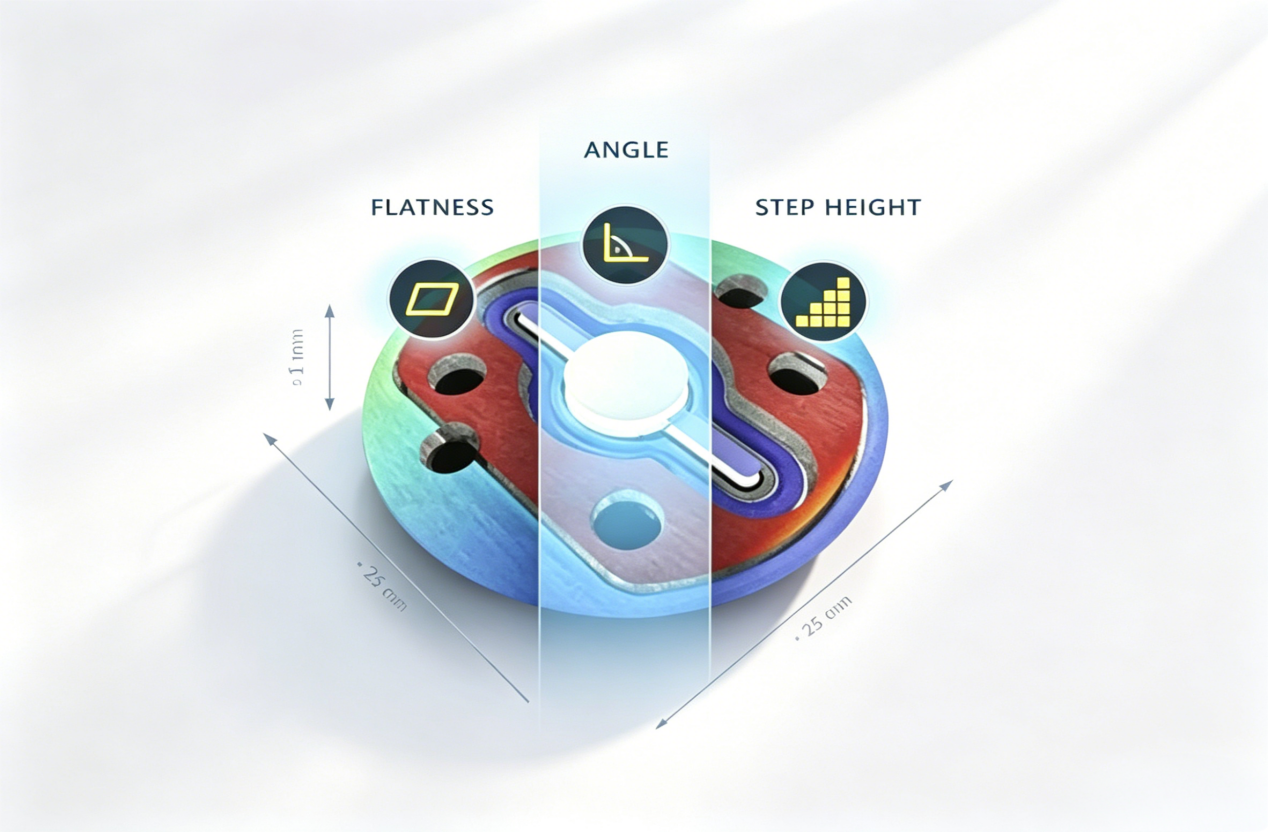

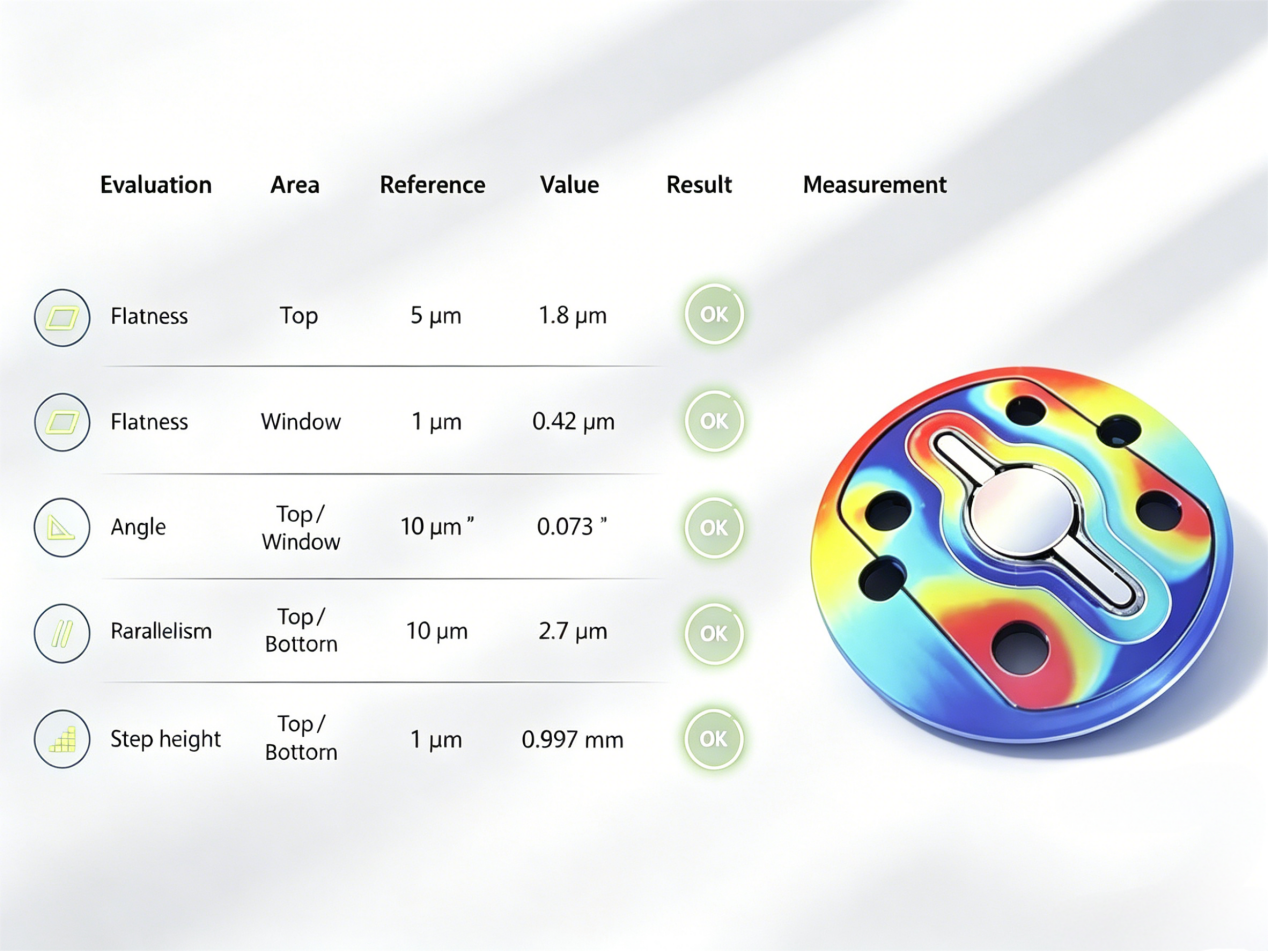

本文所用检测设备基于四大原厂核心技术（溯源设备公开技术手册），解决行业测量瓶颈：①一键全域扫描，突破传统设备深度、视野限制，兼容锥孔、台阶多维度检测；②70mm大跨度多台阶平行度一体化分析，弥补单平面测量设备功能短板；③自动化批量检测模式，标配23×18mm原生视野，支持200mm大视野全自动测量；④深锥孔角度+上下平面平行度同步检测，专属光路设计兼容透明/非透明工件，简化检测链路。

5 结论

本方案基于国标规范与原厂实测参数，通过恒温应力管控+白光干涉高精度检测的组合模式，精准管控镜筒定位面平面度误差。设备兼容多规格工件与批量生产场景，可直接落地精密光学模组量产质检环节，技术参数均有公开溯源依据。
