互补金属氧化物半导体感光芯片（CMOS Image Sensor, CIS）是消费电子、工业影像设备的核心半导体元器件。芯片表面平面度（Flatness）是封装工艺与成像品质的核心质控指标，依据GB/T 39560-2020半导体芯片翘曲度测试标准及行业量产规范，高端CIS芯片平面度误差管控阈值≤5 μm。在微型化、高密度板上芯片封装（Chip On Board, COB）工艺场景下，芯片微小翘曲、表面凹凸形变，会引发封装贴合偏移、光学对焦不准、成像景深不均等问题，直接降低产品良率与长期使用可靠性，因此高精度平面度检测为量产必备工序。

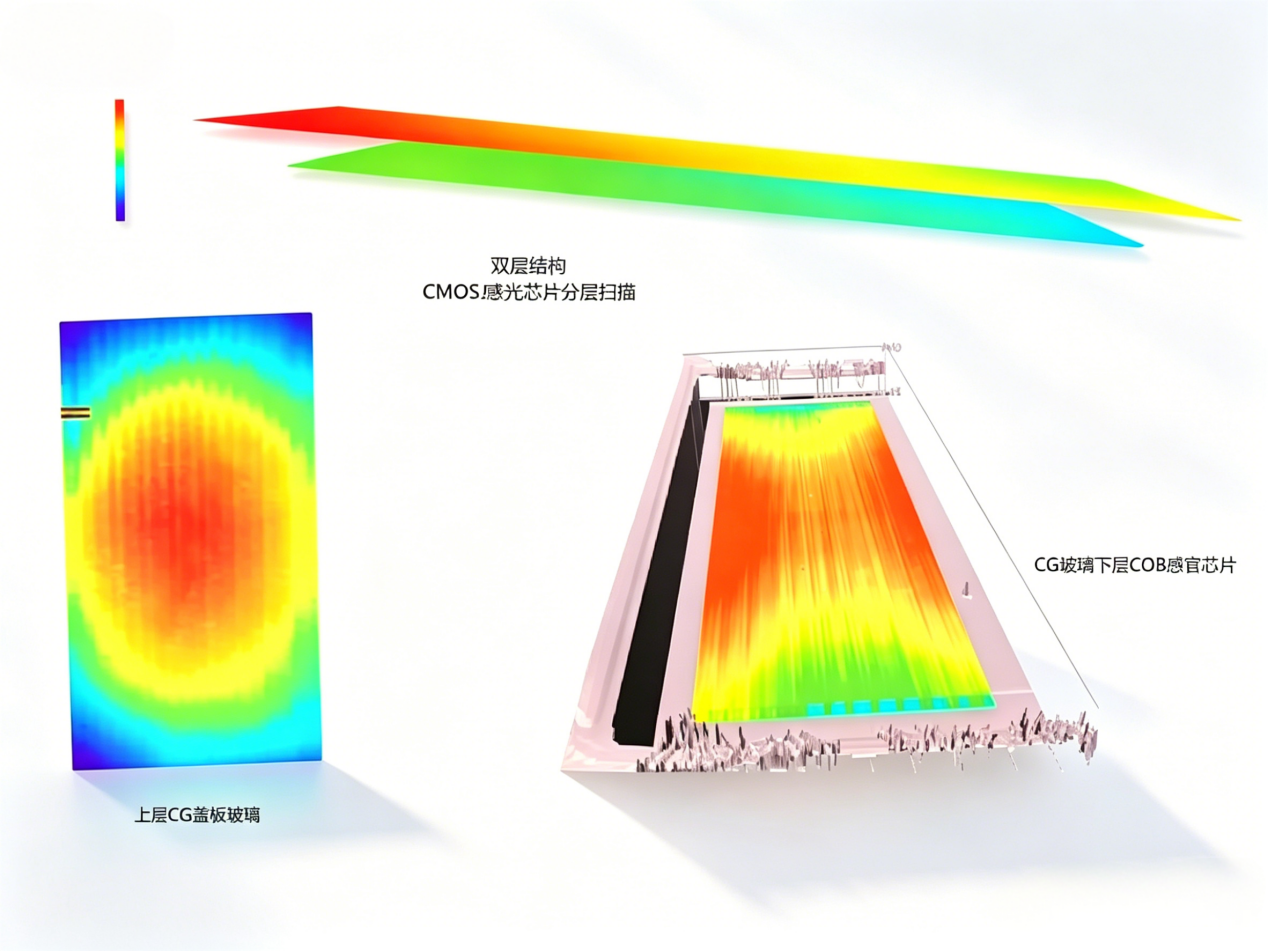

传统接触式测高仪、二维光学检测设备存在检测景深有限、微米级精度不足、探针易划伤芯片光敏面等弊端，无法适配高精度CIS芯片质控需求。光学3D轮廓仪（3D Optical Profiler）依托白光干涉（White Light Interferometry）与结构光三维扫描技术，实现非接触式全域形貌检测。依据设备厂商公开技术参数，该设备Z轴重复测量精度可达0.3–0.4 μm，可精准采集芯片全局平面度偏差与微观形变数据，完整还原芯片三维表面形貌，符合SEMI M73晶圆平面度测量行业规范。

相较于传统检测方案，光学3D轮廓测量方案无接触损伤风险，兼顾微米级检测精度与量产检测效率，可全覆盖CIS芯片贴片、封装、终检全生产工序。该方案可有效规避平面度不良引发的封装失效、成像失真等质量问题，契合高端影像芯片精密制造的质控要求，是当前半导体影像元器件量产的主流精准测量方案（Precision Measurement Scheme）。
