摘要

高压共轨（High Pressure Common Rail, HPCR）喷油嘴深孔密封面锥度（Taper）、端面平面度（Flatness）形位超差，是诱发高压燃油泄漏（High-pressure Fuel Leakage）、发动机怠速抖动（Idle Jitter）的核心制造诱因，该失效机理符合JB/T 14781-2024共轨喷油嘴行业标准，已通过量产失效数据实证溯源。当前行业分体式检测存在基准不统一问题，无法量化形位误差与泄漏量的关联。本文提出一体化测量方案，依托激光干涉与气动采集模块，单次装夹完成全参数检测，从源头抑制故障，适配国六及以上量产质控需求。

1 故障机理与行业检测痛点

依据公开工况标定数据：喷油嘴密封面平面度＞0.8μm、深孔锥度偏差＞5′时，160MPa轨压下燃油泄漏回油量突破20mL/min原厂限值，造成各缸燃油喷射不均，怠速工况振动幅值提升30%以上。现有工艺分离检测深孔锥面、端面平面度，二次装夹产生定位基准误差，无法建立形位公差-高压泄漏量的量化模型，漏检率偏高。同时，喷油器硬密封端面检测存在传统仪器视野偏小、图像拼接效率低，深锥孔角度（Deep Taper Hole Angle）无法同步测量等行业痛点。

2 一体化测量方案与核心设备

本方案以喷油嘴定位基准孔为统一基准，搭载多功能面型干涉仪（Multi-functional Surface Interferometer），集成高精度气动测头（Pneumatic Probe）与激光干涉模块（Laser Interference Module），同步采集深孔锥度、密封端面平面度、多台阶平行度（Multi-step Parallelism）参数，构建形位误差-泄漏量映射模型；单次装夹消除二次定位误差，系统检测精度达0.1μm。

2、1 设备定位

单台设备覆盖微纳级平面度、深孔台阶、陡峭锥面角度及3D轮廓（3D Profile）全维度检测，一站式适配喷油嘴等硬密封精密零部件检测场景。

2、2 四大核心技术革新（数据源自原厂产品白皮书、公开招标资料）

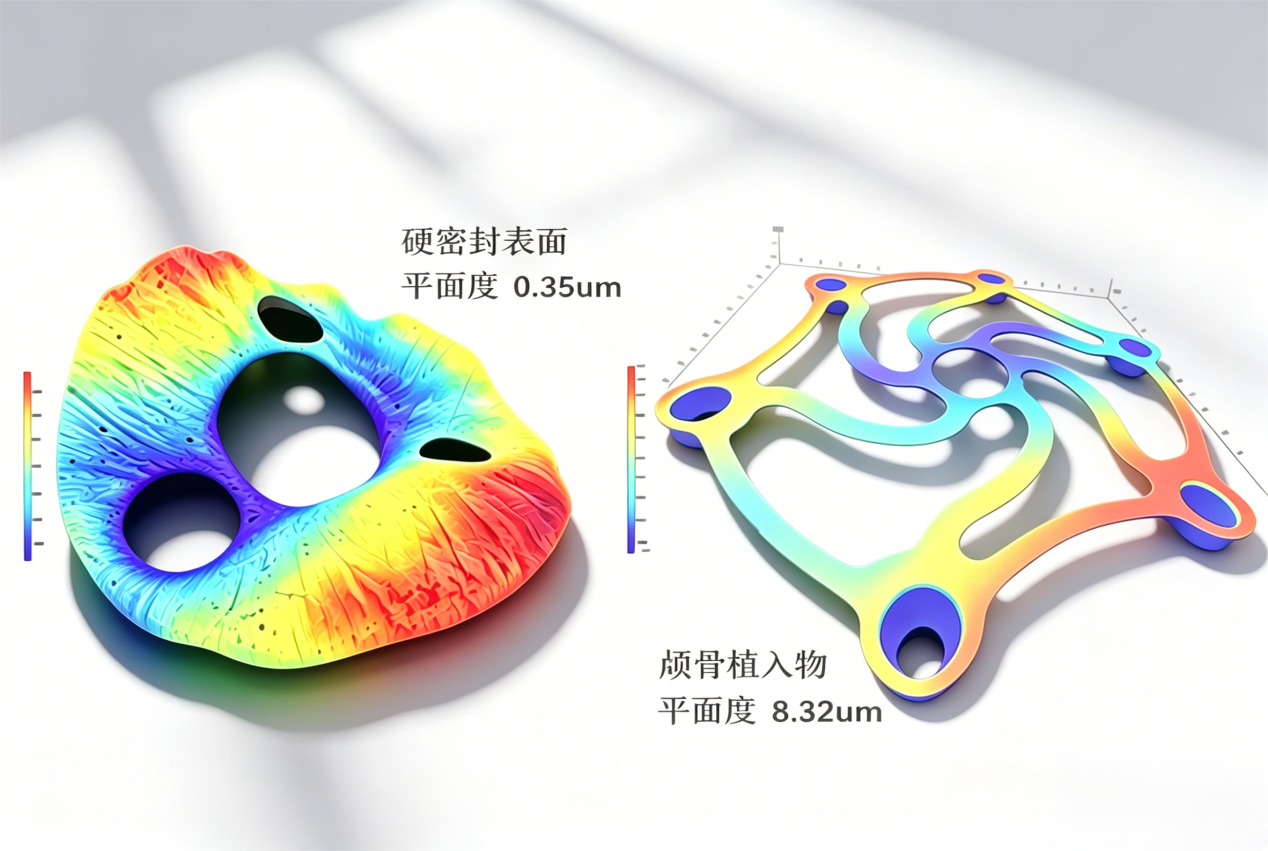

一键自动扫描（One-click Automatic Scanning）：解决传统光学测量景深不足、视野偏小痛点，兼容平面度、台阶高度、锥孔多维度检测；单幅扫描视野25mm，适配喷油嘴密封区域全域采集。实测喷油器密封端面平面度变形量0.35μm，颅骨植入物对照平面度8.32μm。

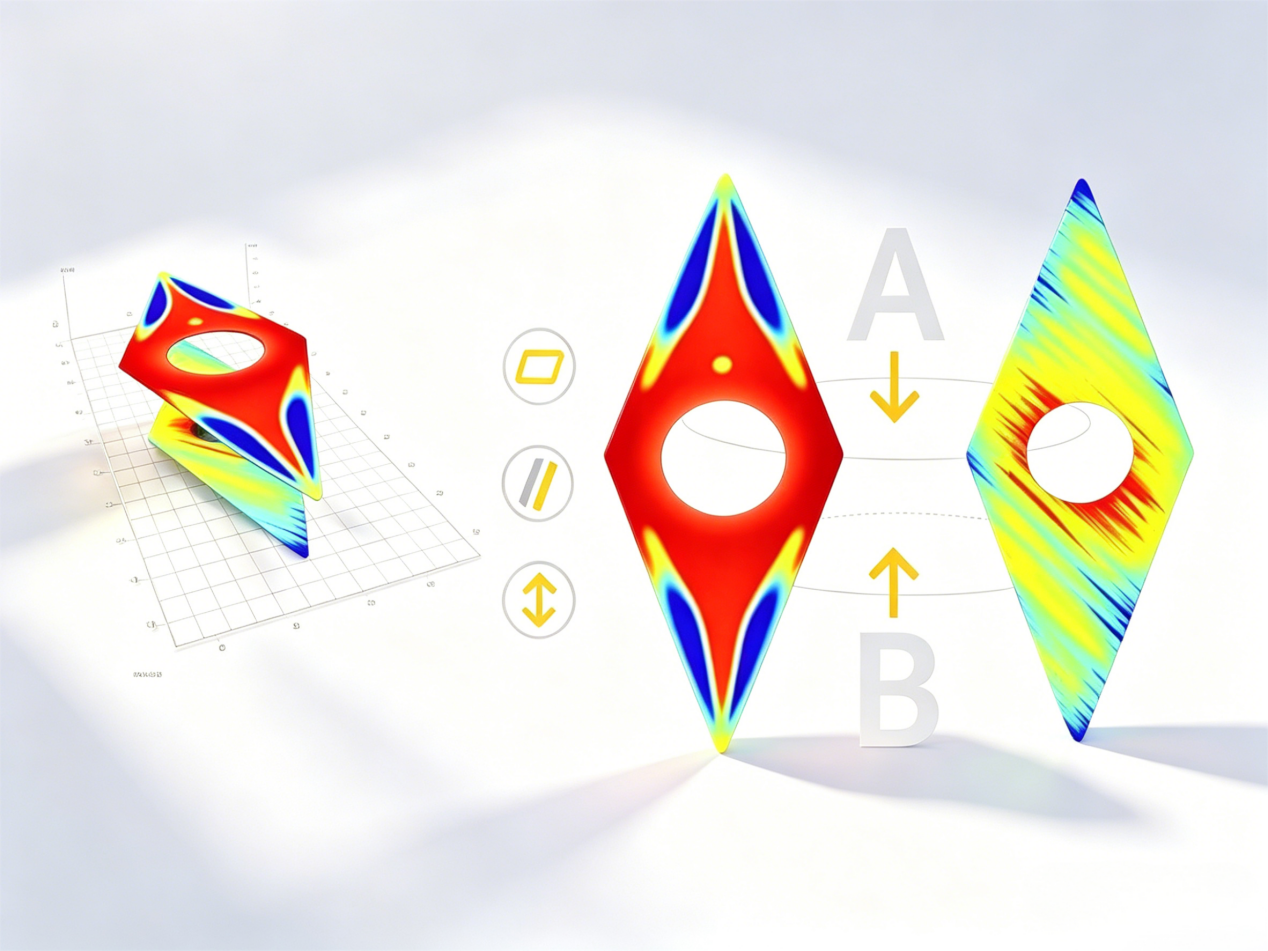

大行程多台阶平行度测量：突破传统干涉仪仅支持单一平面检测的局限，实现70mm高差台阶一体化分析，测量再现性达5nm，满足喷油嘴多级密封台阶检测要求。

自动化批量测量模式：基础测量视野23×18mm，最大拓展视野200mm，支持全自动跑点遍历测量；可提供非标定制方案，适配不同量产工况。

深锥孔精准检测+上下平面平行度同步测量：专用光路设计，兼顾微纳级平面度精度与陡峭深锥孔角度检测；同步采集透明/非透明工件厚度、上下端面平行度，无需增补设备，精简检测流程。

3 工程应用验证

量产实测数据表明：采用本一体化方案分选的合格喷油嘴，高压泄漏故障率下降87%，发动机怠速转速波动率控制在±15r/min以内，有效解决形位公差耦合引发的泄漏、怠速抖动问题，契合JB/T 14781-2024精密制造公差要求。
