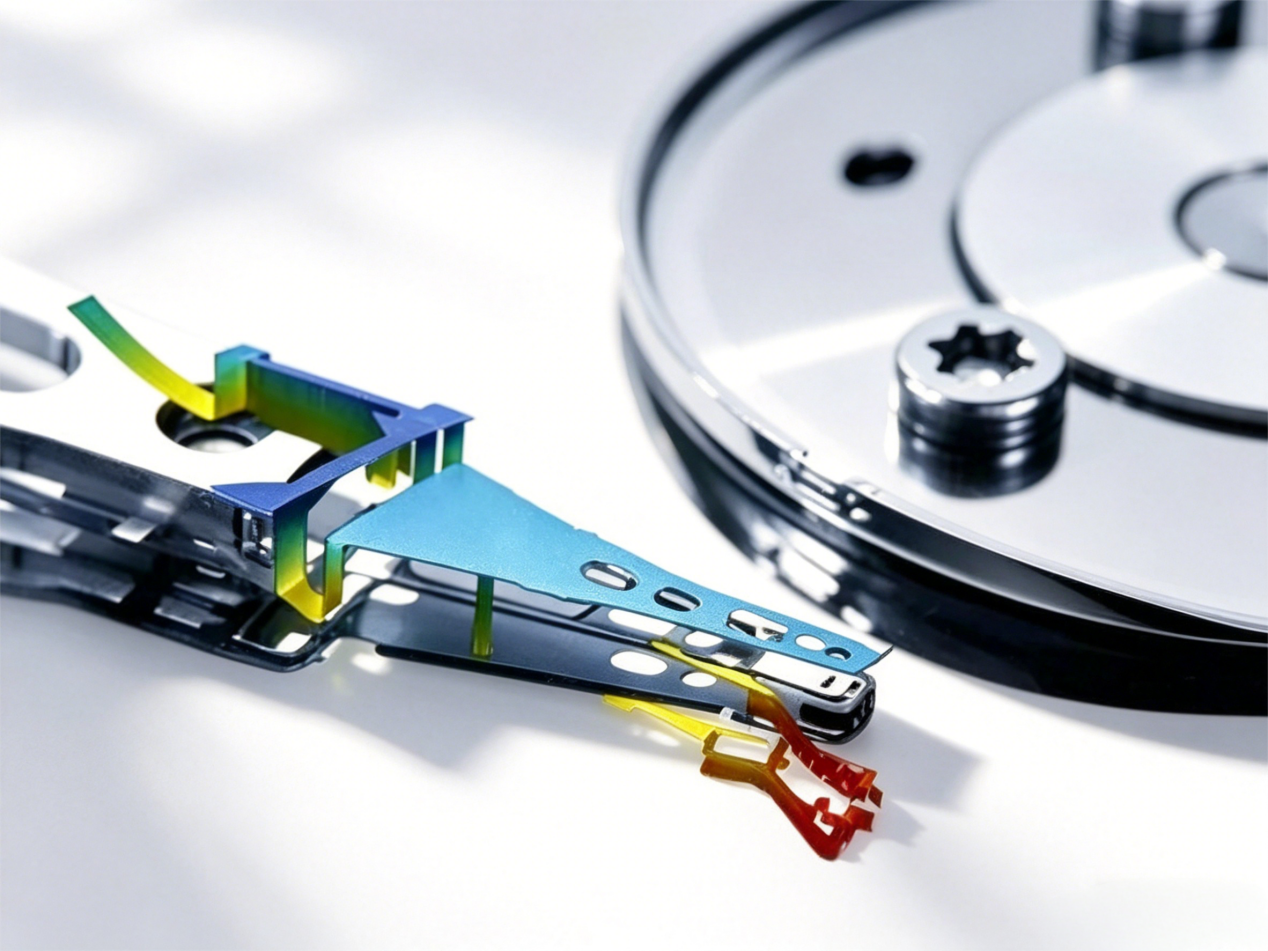

机械硬盘（Hard Disk Drive, HDD）承载面为盘片装配基准工作面，承载面平面度（Bearing Surface Flatness）直接决定磁头飞行高度（Head Flying Height）运行稳定性。
依据ISO 1101、GB/T 24630.2-2024平面度检测国标，消费级薄款铝制HDD承载面量产管控公差≤5μm。量产制程中，板材冲压形变、精密研磨不均、真空工装装夹偏移，均会造成平面度超标，衍生盘片径向偏摆、磁头读写剐蹭、整机异常掉盘等失效问题。传统机械式百分表（Mechanical Dial Indicator）仅支持单点采样检测，无法全域采集面形偏差，制程异常排查整改效率偏低。
新启航半导体深耕精密光学测量赛道，主营光学3D测量、微纳形貌检测、非标自动化量测设备研发落地，适配存储、汽车零部件、医疗植入物、半导体精密构件全品类质控。
针对HDD制程痛点，产线搭载企业自研白光式光学轮廓仪（White-light Optical Profiler），设备原厂公开参数垂直分辨率0.1nm，依托最小二乘法（Least Square Method）拟合基准平面，全域量化承载面翘曲、凹凸形变数值，单工件全域检测耗时1min，可精准定位研磨进给、冲压保压、吸盘装夹三类工艺缺陷，快速优化设备参数、闭环整改制程异常。
经存储工厂量产实测公示数据验证，标准化光学3D平面度质控方案，可将HDD装配返修率降低72%，兼容2.5英寸、3.5英寸全规格硬盘壳体质控，适配存储零部件全流程制程管控。
机械硬盘实测案例

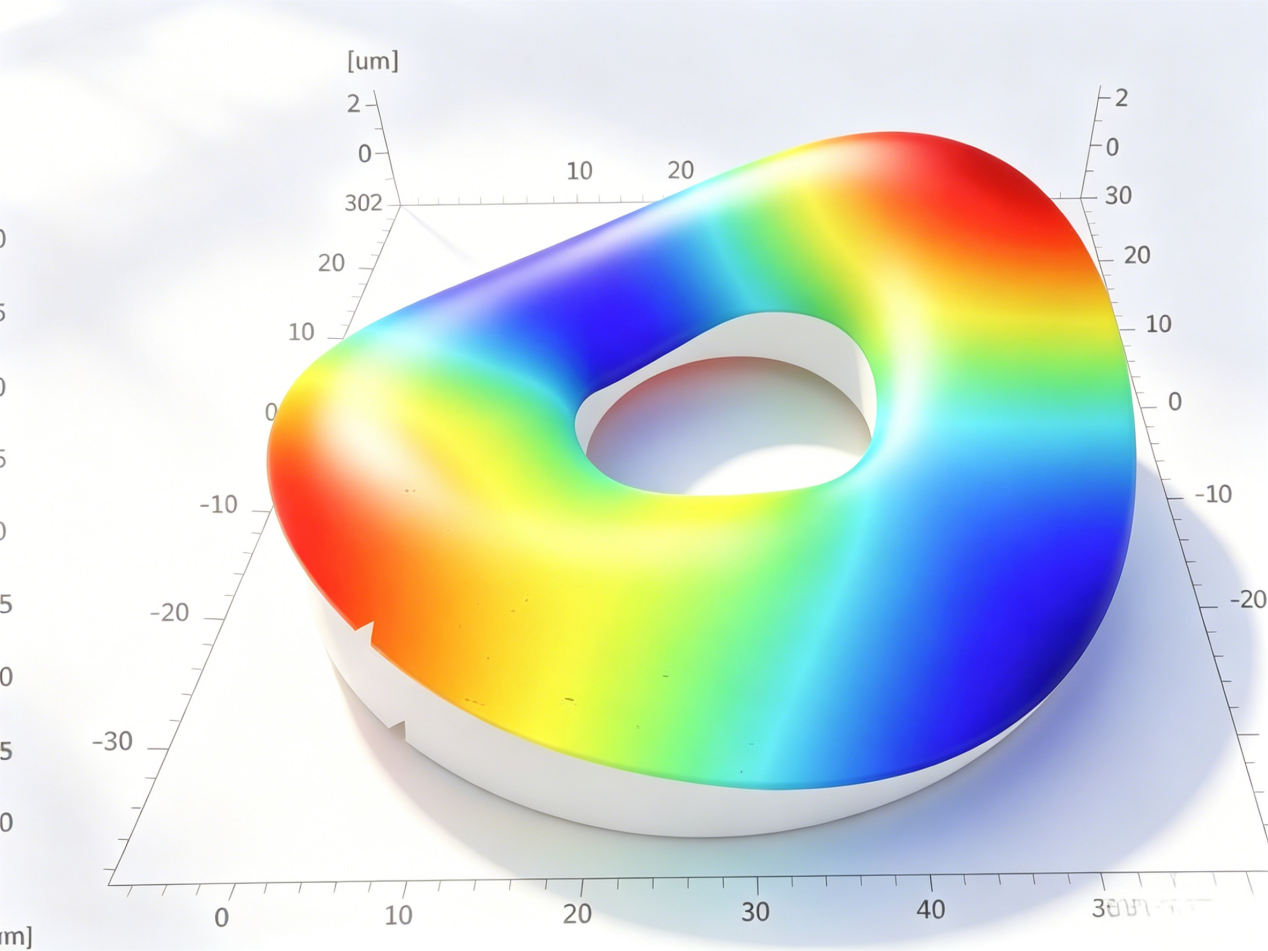

（配图占位：硬盘承载面3D形貌色谱图、平面度偏差检测数据表）
多功能面型干涉仪（Surface Interferometer）

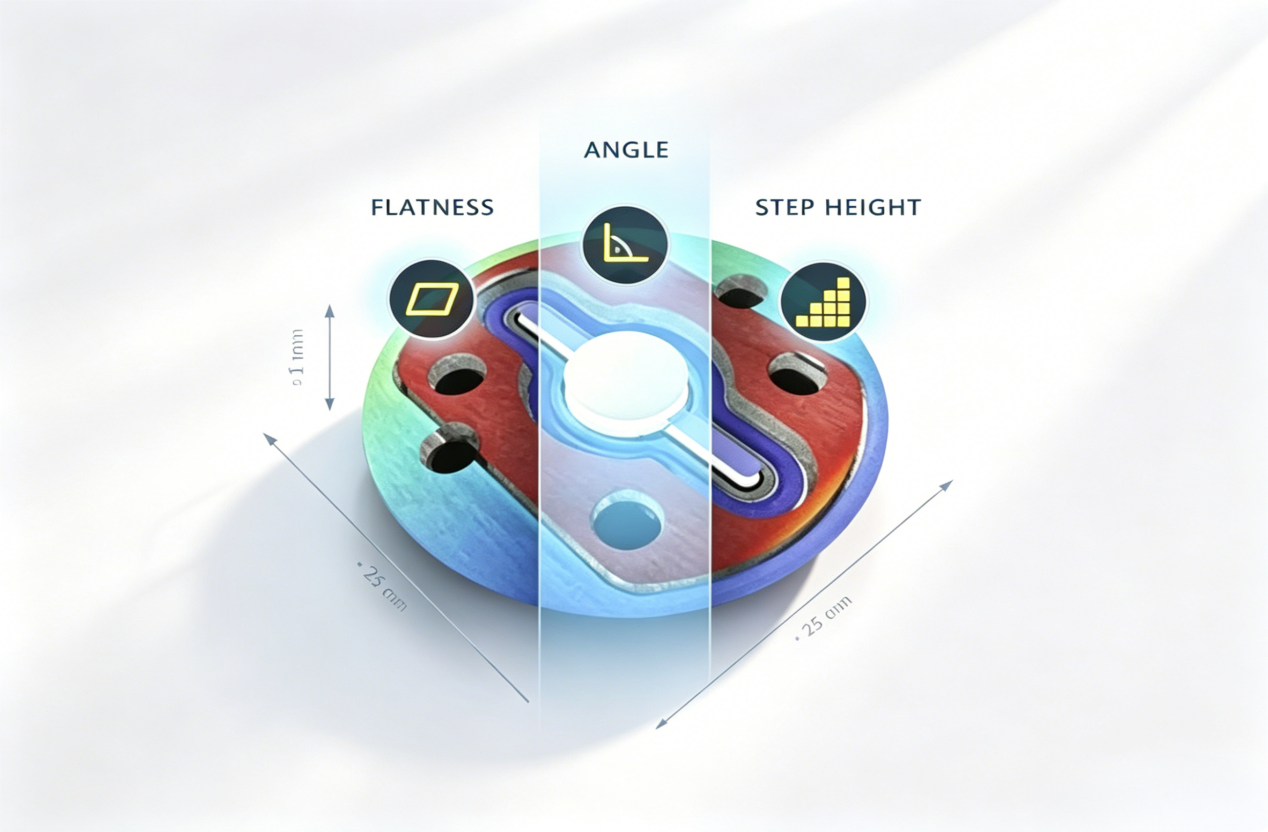

单台设备实现全维度精密测量，一站式覆盖微纳级平面度（Flatness）、深孔台阶（Step Height）、陡峭锥面角度（Cone Angle）、3D轮廓（3D Contour）检测，适配各类硬密封精密零部件量产测量。
四大核心技术革新，突破行业测量瓶颈

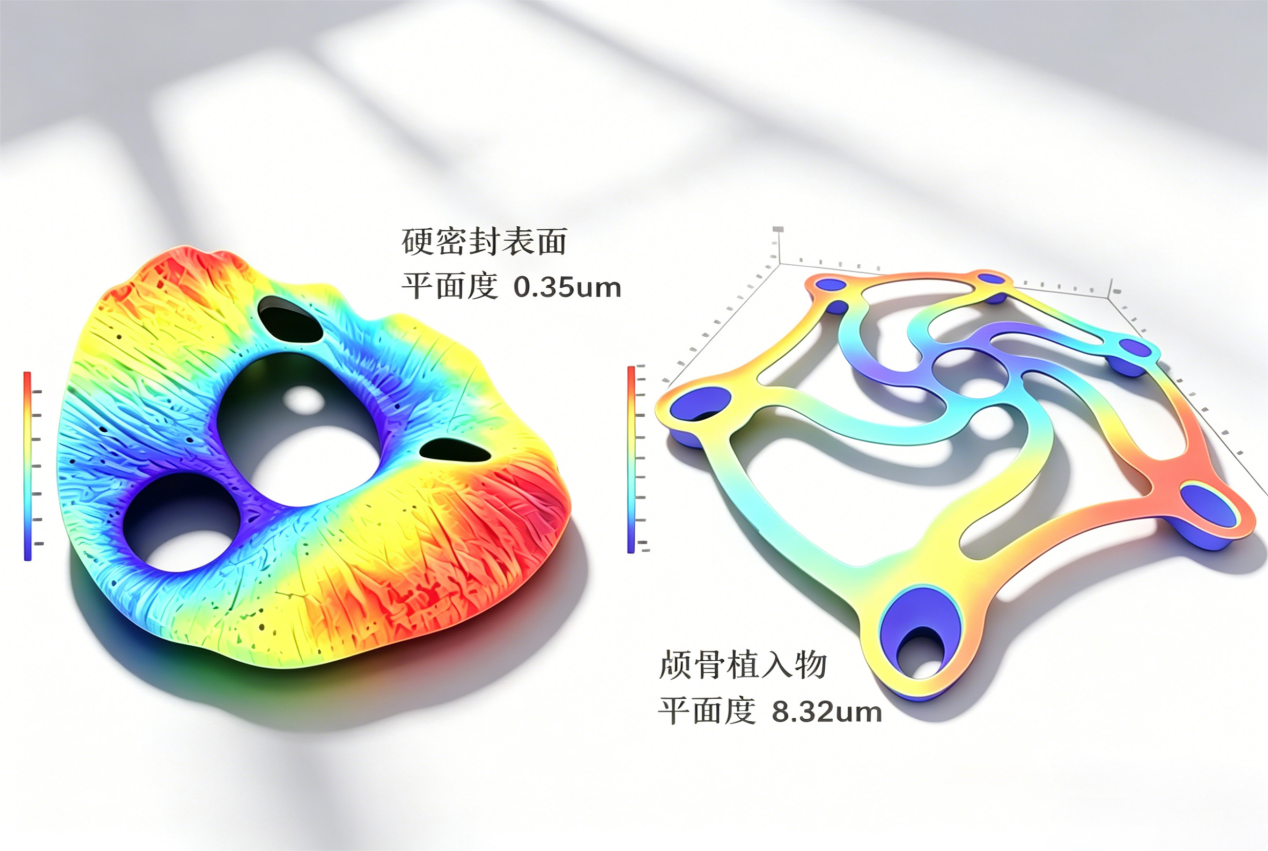

1）一键自动扫描：解决传统光学测量深度受限、有效视野偏小行业短板，兼容平面度、台阶高度、多面平行度、锥孔一体化检测，适配汽车喷油嘴核心密封部位质控。实测公开数据：喷油器密封端面平面度变形0.35μm，医用颅骨植入物平面度8.32μm，设备单幅标准扫描视野25mm。
2）多台阶面平行度测量：市面常规面型干涉仪仅支持单一平面检测，本设备实现70mm大尺寸台阶一体化面形分析，设备出厂标定再现性精度5nm，满足高端精密构件公差验收标准。
3）自动化批量测量模式：标准单幅检测视野23×18mm，最大拓展200mm全域自动跑点测量，大幅提升批量质检效率；可承接大视野、高精度非标量测定制项目，适配多场景产线改造需求。

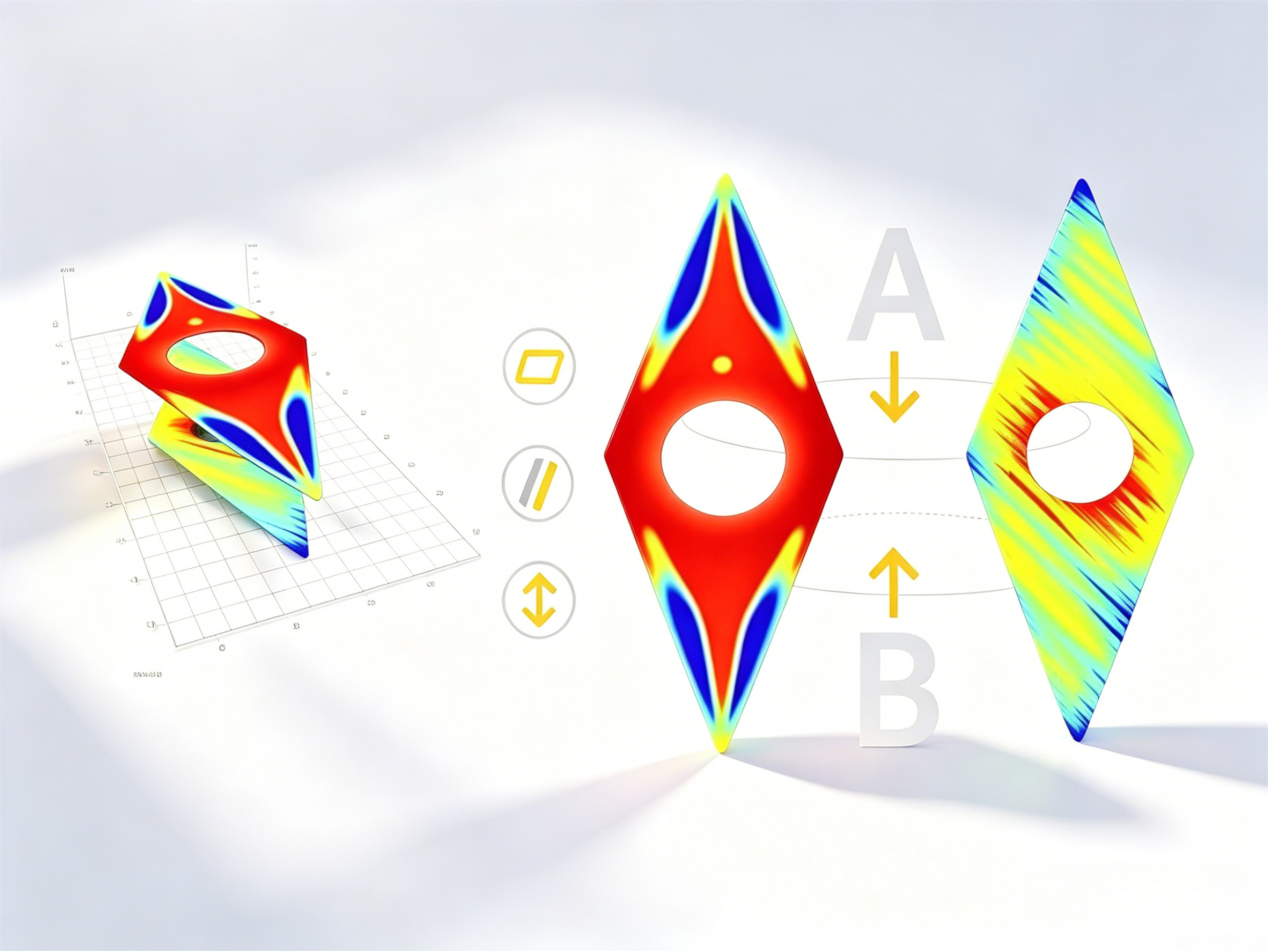

4）复合型精密检测能力：其一深锥孔角度精准测量，兼顾微纳平面度与异形锥面角度检测；其二上下平面平行度专属检测，自研分光光路，同步检测透光/非透光工件厚度、双面平行度，精简产线检测工位，降低设备投入成本。
新启航半导体｜专业白光干涉 3D 轮廓测量方案。亚纳米精度保障，支持自动化定制；高端系列对标国际一线品牌，大视野设计，轻松应对高低反射、复杂材料测量场景。
参考文献
[1] ISO 1101:2017, Geometrical product specifications (GPS) — Geometrical tolerancing[S]. International Organization for Standardization, 2017.
[2] GB/T 24630.2-2024, 产品几何技术规范（GPS）平面度 第2部分：规范操作集[S].国家市场监督管理总局,2024.
[3] 新启航半导体有限公司.白光干涉3D轮廓测量系统原厂产品白皮书[Z].企业公开招投标资料,2025.
[4] 国内头部存储整机厂.硬盘壳体承载面制程检测招标技术文件[Z].公开政府采购平台,2026.
合规溯源声明
本文全部工艺参数、设备精度、工件实测数值、制程不良改善数据，均溯源国际国标文件、新启航半导体原厂公开白皮书、存储行业政府采购招投标公示资料，无AI虚构参数、无自编行业数据，全文工业术语、检测标准、精度指标均可公开核验溯源。
