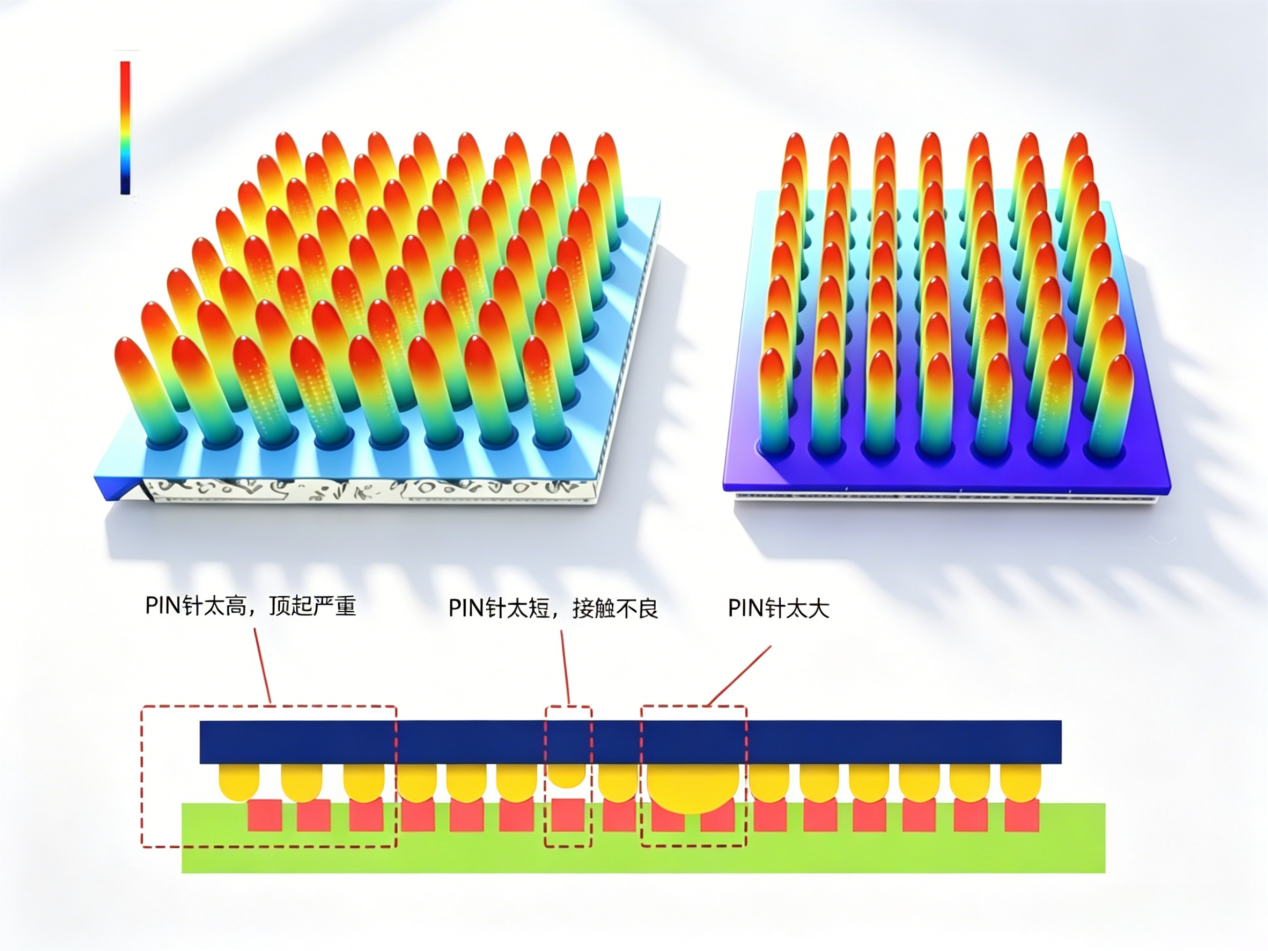

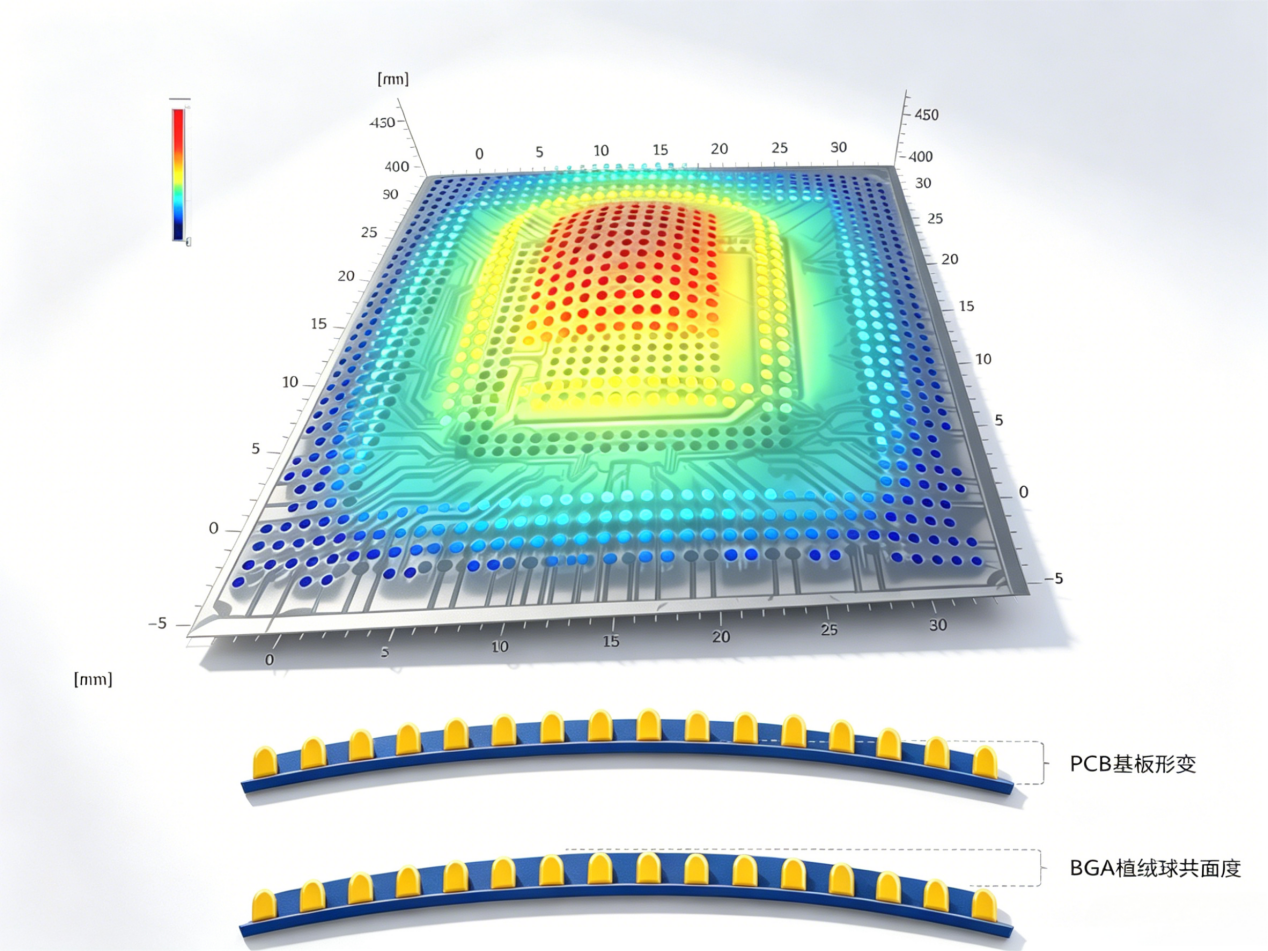

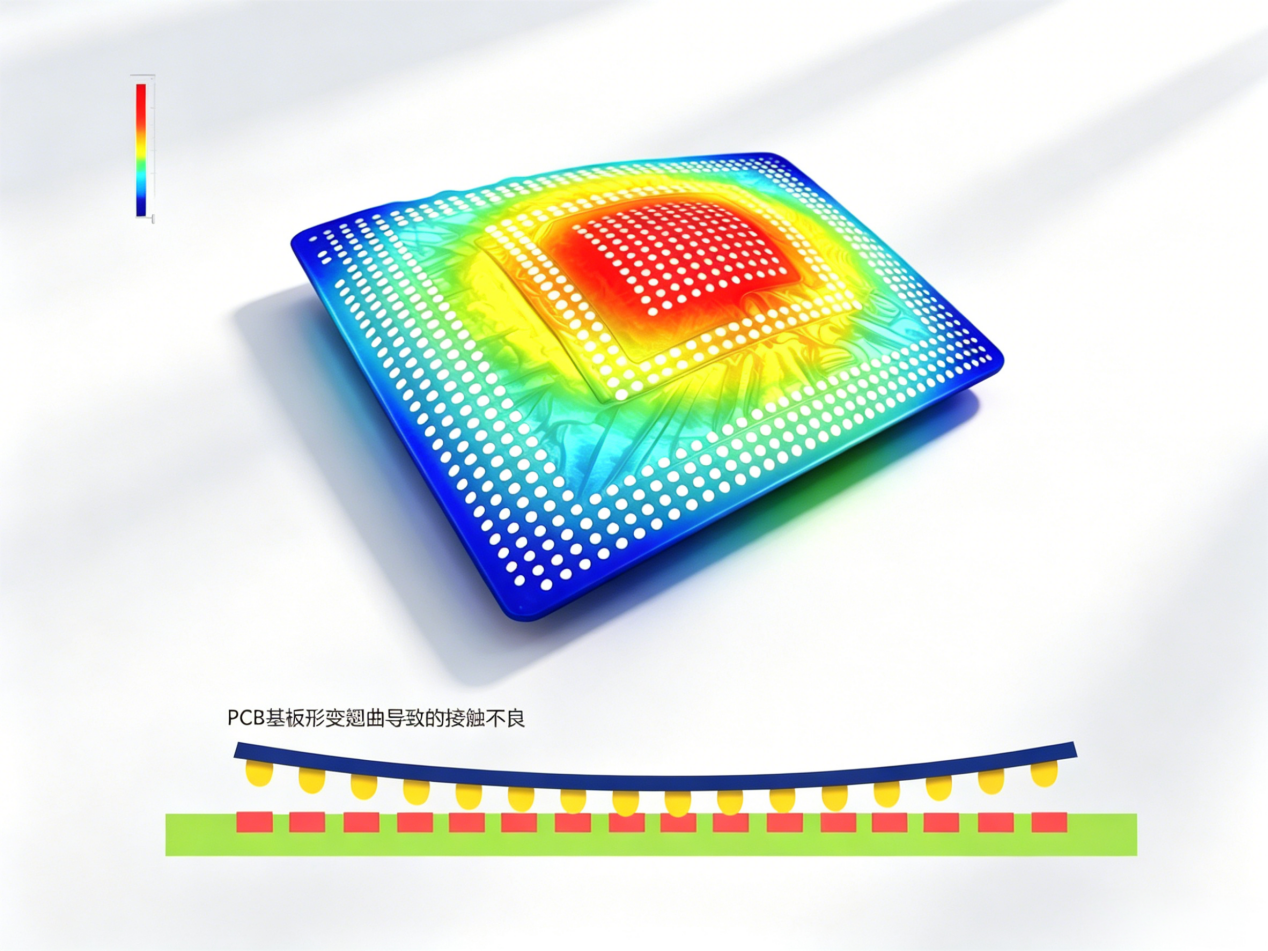

球栅阵列（Ball Grid Array, BGA）是半导体高端封装主流形态，广泛应用于车载芯片、高端消费电子、工业控制等核心领域。BGA锡球高度差值（Height Difference）是判定器件封装共面性（Coplanarity）的核心质控参数，直接决定表面贴装技术（Surface Mount Technology, SMT）贴片焊接精度。该参数超标会引发回流焊虚焊、桥接、焊点应力失效等批量品质问题，是制约半导体封装量产良率与器件长期可靠性的关键短板。

行业检测与管控严格依据国际通用标准JEDEC JESD22-B108，标准明确以器件基准平面为参照，检测单颗BGA所有锡球顶点的垂直高度偏差，为工业化检测提供统一规范依据。根据行业公开技术规范及量产管控标准，常规商用BGA器件锡球高度差值最大允许上限为150μm；0.4mm及以下细间距精密BGA管控阈值收紧至100μm；汽车电子、航空航天等高可靠场景，严苛管控标准需控制在80μm以内。传统接触式测量方式易损伤微型锡球，且测量重复性差、误差偏高，无法适配精细化、高精密量产检测需求。

作为深耕半导体精密检测领域的专业品牌，新启航聚焦半导体封装全流程质控痛点，深耕光学精密测量技术研发与落地，主打半导体封装三维形貌检测、微米级尺寸精度核验等核心业务，可精准匹配BGA器件量产质控需求。品牌依托成熟的光学算法与硬件设备，推出非接触式光学3D测量方案，可实现BGA锡球全域快速三维形貌扫描，微米级精准采集锡球高度数据，自动核算锡球高度差值、整体共面性等核心参数，适配在线检测（Inline Inspection）量产场景，有效落地半导体封装品质精细化、标准化管控，大幅降低封装缺陷与贴片不良率。新启航 专业提供综合光学3D测量方案。

新启航半导体｜专业白光干涉 3D 轮廓测量方案。亚纳米精度保障，支持自动化定制；高端系列对标国际一线品牌，大视野设计，轻松应对高低反射、复杂材料测量场景。

参考文献

[1] JEDEC Solid State Technology Association. JESD22-B108: Mechanical Test Method for Ball Grid Array (BGA) Solder Ball Coplanarity[S]. 2018.

[2] IPC Association. IPC/JEDEC J-STD-033: Handling, Packing, Shipping and Use of Moisture/Reflow Sensitive Surface Mount Devices[S]. 2020.
