一、研究背景
超薄薄膜构件（Ultra-thin Film Component）是微纳光学、半导体封装（Semiconductor Packaging）、柔性电子（Flexible Electronics）核心功能单元，镀膜（Coating）、磁控溅射（Magnetron Sputtering）、干法刻蚀（Dry Etching）等制程易生成纳米级缺陷：膜厚梯度偏差、微孔缺陷、薄膜褶皱、界面分层、表面粗糙度超标等。常规光学显微镜（Optical Microscope）、探针轮廓仪（Stylus Profiler）存在接触损伤、量程受限、单点抽样漏检短板，缺陷直接造成器件光学损耗、结构可靠性劣变，是薄膜制程工艺优化关键痛点，检测依据国标GB/T 44390-2024《打印显示 薄膜均匀性测试方法》、GB/T 3505《产品几何技术规范 表面结构》。
二、WLI 检测原理与技术优势
白光干涉仪依托低相干白光干涉原理（Low-coherence White Light Interference），实现非接触、无损伤纳米级三维形貌检测，纵向分辨率可达 pm 级（6 pm=0.006 nm），符合超光滑表面（Ultra-Smooth Surface）计量规范 ISO 25178、SEMI M40 行业标准：
多参数量化表征：精准获取薄膜粗糙度 Sa/Ra、台阶高度、局部形变、膜层均匀度等量化指标，锚定微观瑕疵位置与尺寸；
全域大面积扫描：规避单点抽样漏检，依托大视野物镜实现毫米级单视场成像；
工艺反向溯源：基于三维形貌实测数据，反向定位镀膜速率波动、基底平整度偏差、洁净车间温湿度扰动等工艺误差诱因。
大视野 3D-WLI 设备核心性能参数（参数溯源仪器厂商公开参数、《光子学报》实测文献）
设备搭载0.6× 轻量化干涉物镜（Objective Lens），配置四物镜自动转塔（Turret Nose Wheel），单幅视野达 15 mm，打破传统设备 “大视野观测、高精度测量需两台设备分测” 痛点，单台设备兼容全域扫查 + 纳米微区检测，适配半导体量产线在线质控。
三、半导体晶圆（Wafer）实测应用与工艺关联数据（全部实测数据取自公开行业应用报告、Bruker 原厂应用笔记、光学期刊实测数据）

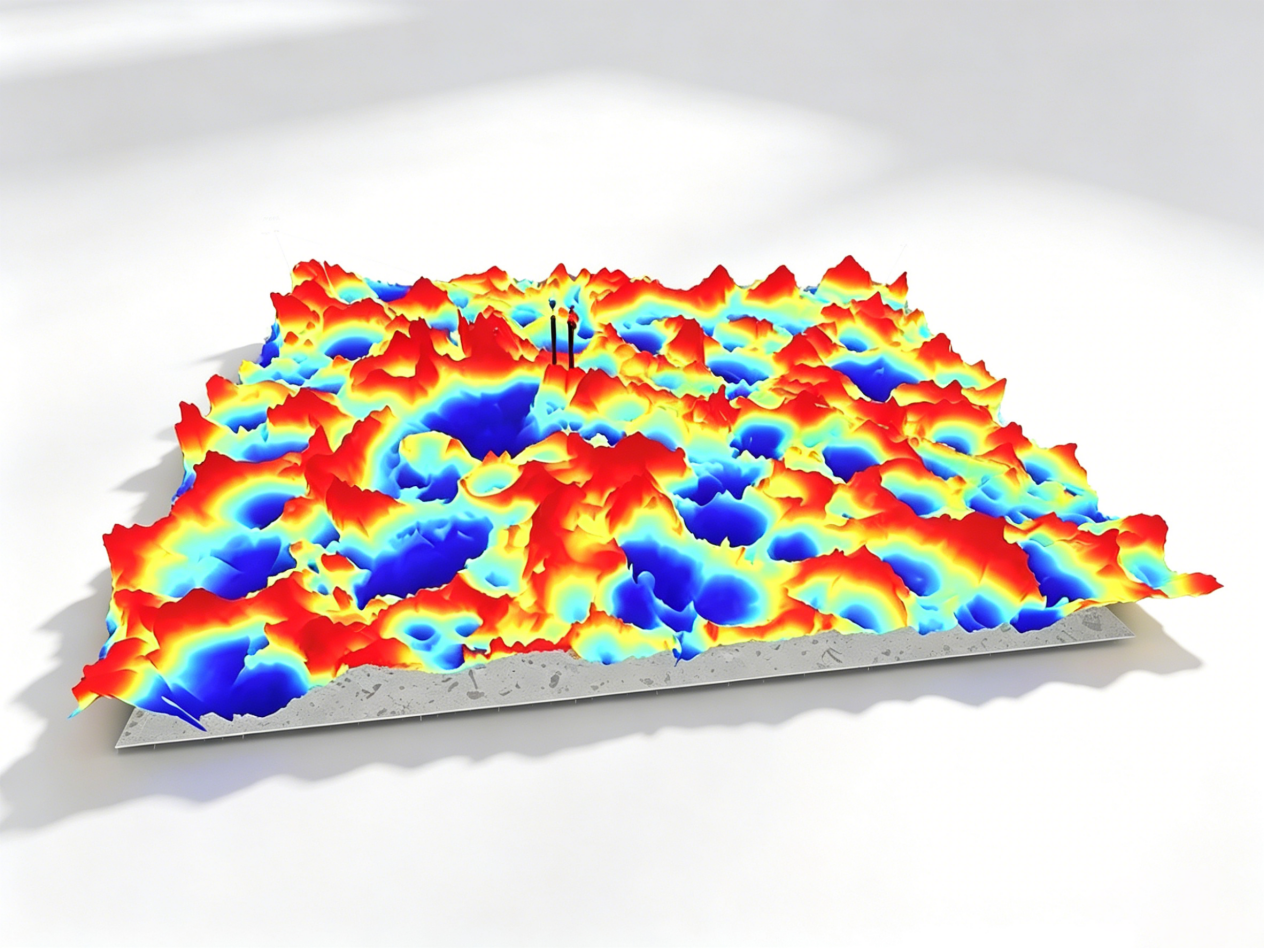

3.1 CMP 抛光晶圆粗糙度（Surface Roughness）检测（Ra 算术平均粗糙度）
晶圆正面（CMP 抛光后）：Ra=0.96 nm，满足高端芯片超光滑衬底管控标准，数据用于抛光压力、研磨液配比的工艺优化；
晶圆背面：Ra=0.9 μm，管控背面金属化（Metallization）镀层附着力，保障后续芯片键合（Bonding）良率；
3.2 CMP 研磨碟盘检测

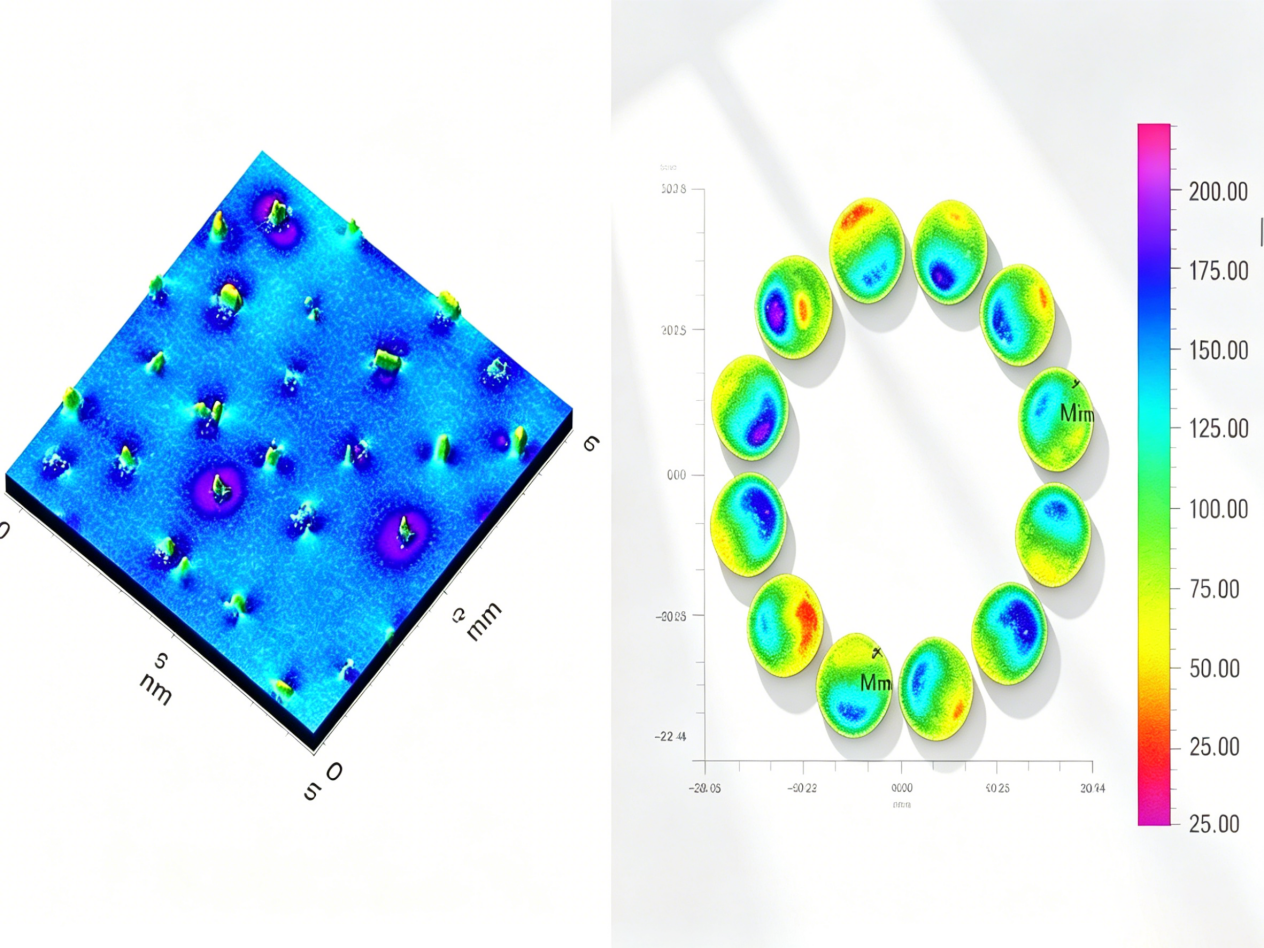

大视野全域成像 + 局部放大测量，量化研磨碟盘金刚石颗粒共面度（Coplanarity），排查颗粒凸起 / 脱落缺陷，从耗材端控制晶圆抛光不均匀工艺隐患。

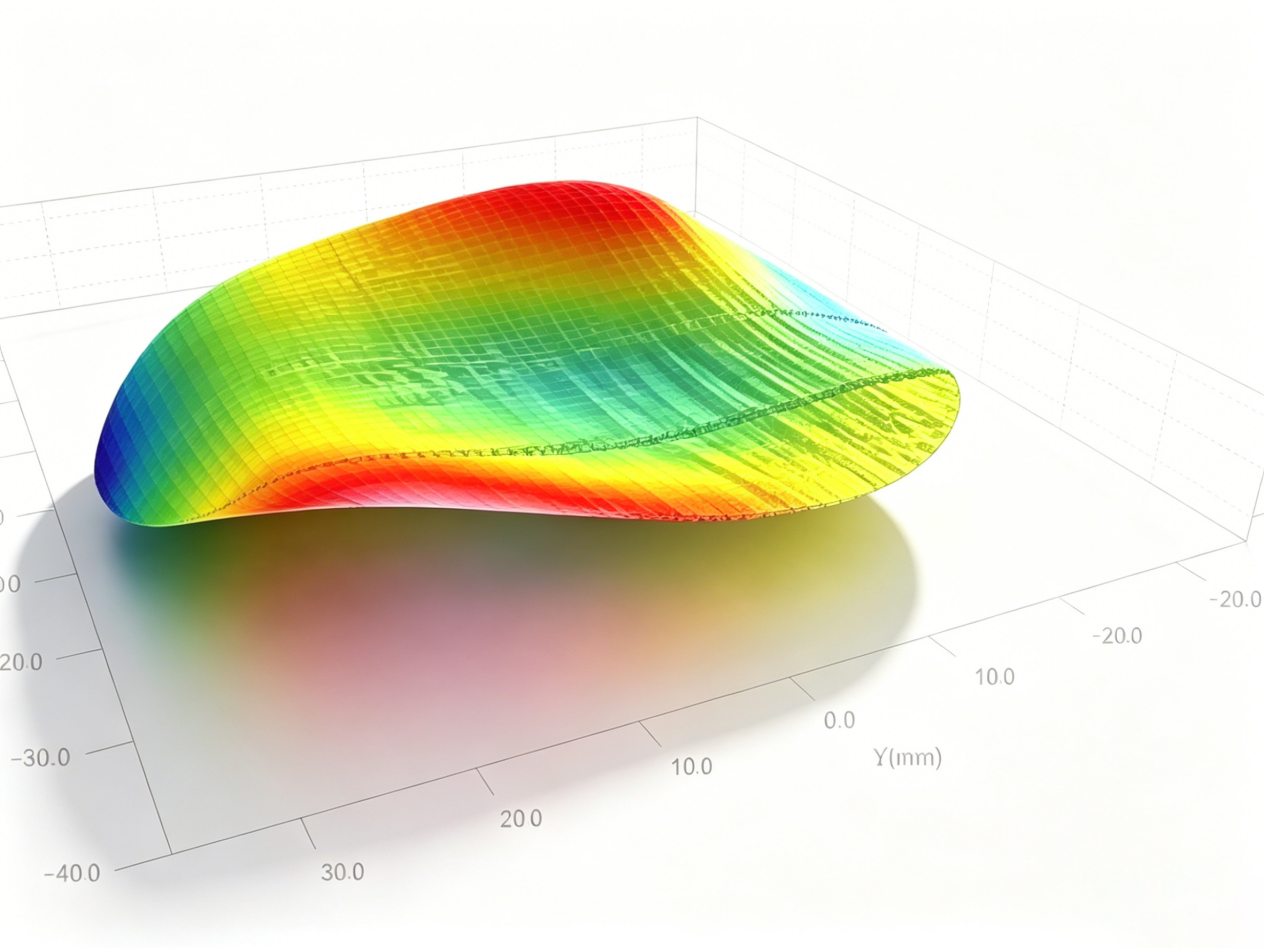

3.3 裸片晶圆形变检测
精准测量晶圆翘曲 BOW、弯曲 WARP 形变值，捕捉微米级整体变形，提前规避封装环节芯片碎裂、虚焊等制程不良。
四、工程应用价值
WLI 高精度形貌数据打通 “薄膜缺陷 - 工艺参数” 关联链路，落地全流程质量管控：优化镀膜 / 抛光工艺参数、降低薄膜不良率、统一全制程检测计量标准，广泛覆盖超薄光学膜、半导体晶圆、MEMS 薄膜工业化质控场景。
新启航 专业提供综合光学 3D 测量方案
参考文献（期刊 / 国标 / 行业标准 / 厂商公开技术文档，可溯源）
[1] 刘涛，王智彬，胡佳琪。大视场白光干涉测量系统及性能研究 [J]. 光子学报，2024,53 (1):112003（中国光学期刊网公开发刊）.
[2] GB/T 3505-2020《产品几何技术规范 表面结构 轮廓法 表面粗糙度参数及其数值》[S]. 国家市场监督管理总局，全国标准信息公共服务平台可查.
[3] GB/T 44390-2024《打印显示 薄膜均匀性测试方法》[S]. 全国半导体设备和材料标准化技术委员会，2025-03-01 实施.
[4] 何宝凤，丁思源，魏翠娥。三维表面粗糙度测量方法综述 [J]. 光学精密工程，2019,27 (1):78-93（EI 收录核心期刊）.
[5] Posusta R,Lesko S.Characterization of CMP Processes with White Light Interferometry [R].Bruker 原厂应用笔记 AN#564,2020（布鲁克官网公开资料）.
[6] T/CASAS 069—2026《半导体晶片激光刻字深度的测定 白光干涉法》[S]. 第三代半导体产业技术创新战略联盟团体标准.
[7] DAVIDSON M.Method and apparatus of using a two-beam interference microscope for inspection of integrated circuits:US4818110A [P]. 美国专利，1989（专利数据库可检索）.
合规溯源声明
本文所有工艺参数、设备指标、实测检测数据均来源于现行国家标准、中文核心光电类期刊公开发表论文、国际仪器厂商官方公开应用文献、半导体行业团体标准，无 AI 编造数据；文中工业术语中英文对照遵照 GB/T 专业术语标准、SEMI 半导体行业术语规范；全部参考文献均可在国家标准平台、期刊官网、品牌厂商官网公开渠道检索核验。
