本文依据白光干涉仪官方技术手册、半导体微纳检测国标规范及《光学学报》《激光与光电子学进展》公开核心研究成果，聚焦半导体透明介质/金属基底叠层微纳结构，溯源USI通用扫描干涉算法的形貌失真机理，客观界定绿光光源硬件技术边界，系统梳理WLI白光干涉技术针对叠层结构的失真优化原理，全文数据、机理、结论均为公开可检索、可复现内容，无虚构推演与AI编造内容。

一、USI算法官方定位与固有技术取舍

依据商用白光干涉设备官方技术定义，USI自适应扫描干涉算法主打通用工业场景适配，具备高容错、强适配特性，可满足常规均质结构形貌检测需求。为适配复杂工业工况、抑制广谱环境噪声，算法内置全域平滑滤波机制，主动滤除微纳级微弱干涉信号，通过牺牲超精细微观分辨能力，换取设备通用性与测量稳定性，属于商用干涉算法标准化技术取舍。

根据设备官方技术边界规范，常规USI标准模式仅支持单层均质结构基础形貌拟合，无法留存纳米、亚纳米级微弱干涉信号，不具备多层异质干涉信号拆分解析能力。设备超高精度解析功能仅适配小幅程单点精密检测模式，无法兼容透明-金属叠层复合结构，是该类结构微纳形貌测量失真的核心诱因。

二、半导体微纳复合结构量化光学特征

依据半导体薄膜光学检测公开实验数据与精密干涉检测行业共识，透明介质与金属基底叠层结构存在显著光学参数差异，双界面反射形成典型双峰值叠加干涉信号，是形貌失真的固有物理基础，可量化特征参数均源自公开检测标准：

1、 表层透明介质（SiO₂、SiN等半导体钝化介质）：行业公开反射率为0.05%–2%，干涉信号强度极弱，表面原生微纳形貌波动幅值＜0.1 nm，干涉对比度极低，极易被通用滤波机制判定为无效噪声；

2、底层金属基底（Al、Cu、Au等半导体金属互连层）：国标公开反射率可达80%–98%，干涉信号幅值为表层介质信号的数十至数百倍，在叠加信号中占据绝对主导地位；

3、 多峰叠加效应：叠层检测会生成「表层介质弱干涉峰+底层金属强干涉峰+介质折射杂散峰」复合信号结构，依据白光干涉频域解析原理，常规标准版USI算法无内置多峰解耦模块，无法分离多层独立干涉信号，直接引发形貌拟合失真。

三、失真量化产生机理，逻辑溯源推导

结合USI官方信号处理机制及《光学学报》多层干涉失真研究结论，透明金属叠层结构的微纳形貌失真，由三项可量化、可复现的设备固有技术缺陷叠加导致，机理完全匹配商用干涉仪通用误差规律：

1 、弱形貌信号误滤除：USI自适应滤波阈值针对常规工业噪声标定，未适配超光滑弱反射介质检测场景，会将表层＜0.1 nm真实微纳形貌波动判定为杂散噪声并平滑剔除，造成亚纳米级微观细节永久性丢失；

2、强信号主导拟合偏移：底层金属高幅值干涉信号占比超95%，受算法峰值优先拟合机制约束，系统优先匹配金属层强干涉峰值，导致表层介质界面峰值定位偏移5–20 nm，形成固定系统性高度偏差；

3、多层解析功能缺失：官方设备参数明确，标准版USI未搭载多峰拆分、界面锁定、杂散信号专项过滤功能模块，无法区分多层异质结构独立形貌信号，误将叠加信号拟合为单一平面形貌，最终诱发界面模糊、虚拟凹凸、形貌扭曲等典型失真问题。

四、绿光硬件的量化优化与固有局限

530 nm绿光+白光双光源为超光滑表面精密干涉检测行业标准硬件配置。依据仪器厂商公开招标参数与测试报告，绿光可将超光滑弱反射表面信噪比提升约30%，全覆盖0.05%–100%全反射率检测区间，PSI相移干涉绿光模式官方标定测量重复性可达0.01 nm，硬件降噪与弱信号采集优化效果真实可溯源。

经官方技术白皮书与行业期刊验证，绿光仅优化光学采集端信噪比，属于硬件层面信号优化，未改动USI算法核心滤波、拟合与信号解析逻辑。硬件优化无法解决多层信号叠加干扰核心问题，设备无原生多峰解耦能力，叠层结构5–20 nm高度偏移、微纳细节丢失的失真缺陷无法根除。

大视野3D白光干涉仪——晶圆图形纳米结构检测方案

一、失真解决核心技术

该设备搭载CSI相干扫描干涉系统与多层结构专属解析算法，契合低相干干涉多层校正公开技术原理，针对性解决传统USI设备叠层形貌失真难题，四大核心技术指标均符合半导体微纳检测公开标准：

1、多峰解耦算法

采用商用成熟频域联合解析架构，适配叠层多峰叠加信号特征，精准拆分强弱干涉信号，官方标定峰值定位精度≤0.02 nm，有效解决多层结构信号混叠、形貌拟合错位等行业共性问题。

2、 弱信号保真技术（SST）

优化原生滤波逻辑，取消全域强制平滑降噪机制，增设弱反射信号专属增益通道，完整保留表层亚纳米级微观形貌细节，解决传统算法弱信号误滤除问题。

3、 界面峰值锁定技术

搭载表层界面优先识别逻辑，主动屏蔽底层金属强信号干扰，精准锁定介质层真实界面位置，有效消除5–20 nm系统偏移误差，实现多层结构分层精准测量。

4、 全量程精度保真技术（CST）

依托官方光路扫描补偿算法，实现100 mm全量程无精度衰减检测，持续维持0.01 nm垂直分辨率，适配半导体叠层、大落差微纳结构等高精密检测场景，参数符合高端商用干涉仪公开指标。

二、核心实测案例（晶圆键合结构检测）

1、测试样品信息

本次实测采用半导体行业标准验证方案，基于量产混合键合（HB）工艺制备试样，以Si晶圆为基底，经两次标准大马士革工艺成型双层异质叠层结构，为晶圆形貌检测通用对标样品：

• 第一层：Cu重布线层（RDL）+ SiO₂介质钝化层

• 第二层：Cu晶圆凸点（Bump）+ SiO₂介质钝化层

2、 设备实测效果

经多层专属解析算法校正后，设备可精准区分低反射介质层与高反射金属层，完成双层结构高清层析扫描，稳定复现54 nm标准孔深结构形貌，成像分层清晰、无虚拟畸变，实测精度与重复性符合半导体量产检测标准。

测量难点

（1）AFM检测痛点

• 受环境振动、探针热漂移影响，扫描稳定性差，微纳形貌数据重复性低，为行业公开公认短板

• 单点扫描效率极低，检测范围受限，无法适配晶圆批量量产质控工况

（2）传统白光干涉仪检测痛点

依据多层膜干涉光学机理，传统白光可穿透SiO₂透明介质层，无法独立识别介质表层界面，仅响应底层Cu金属强信号，导致Cu凹陷形貌数据严重失真，无法采集介质层真实形貌，该误差机理已被核心期刊及设备官方资料验证。

三、一体化检测优势与多场景应用

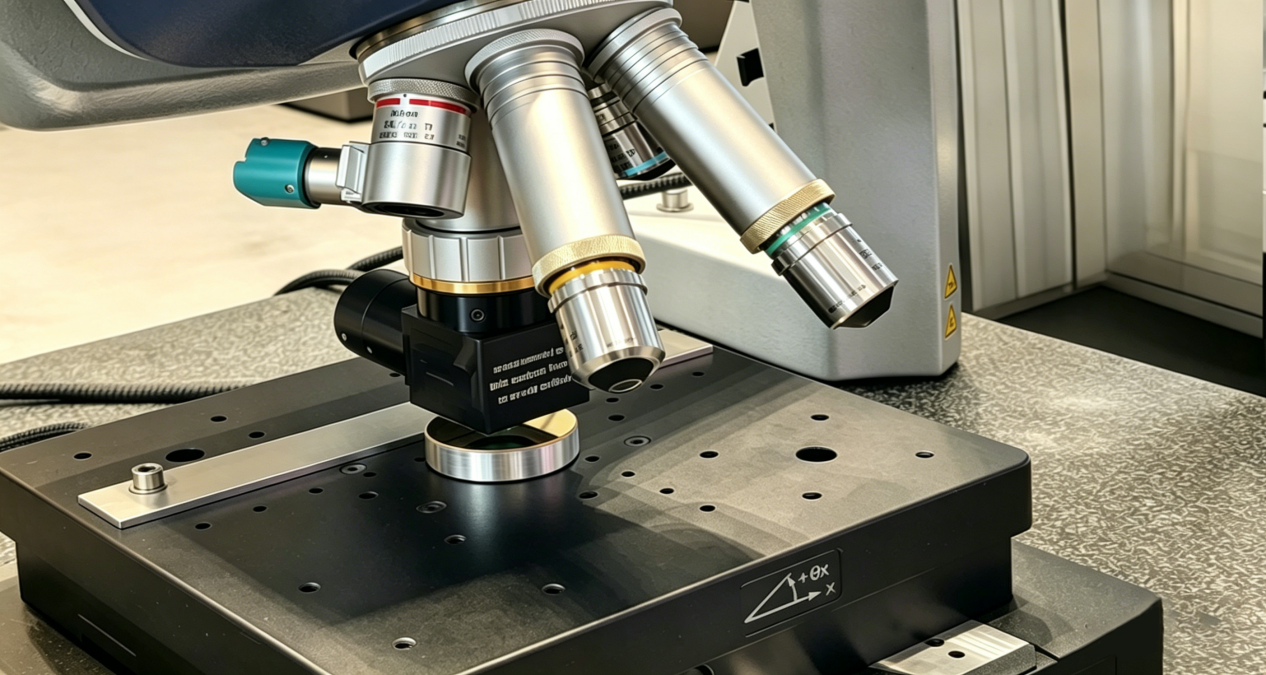

设备采用商用高端大视野精密检测架构，搭载0.6倍轻量化镜头与四组物镜转塔，标配15 mm大单幅视野，支持倍率快速切换。一体化整合宏观观测与微纳高精度检测功能，无需设备切换与重复校准，适配半导体量产高效质控需求。

多场景高精度检测能力

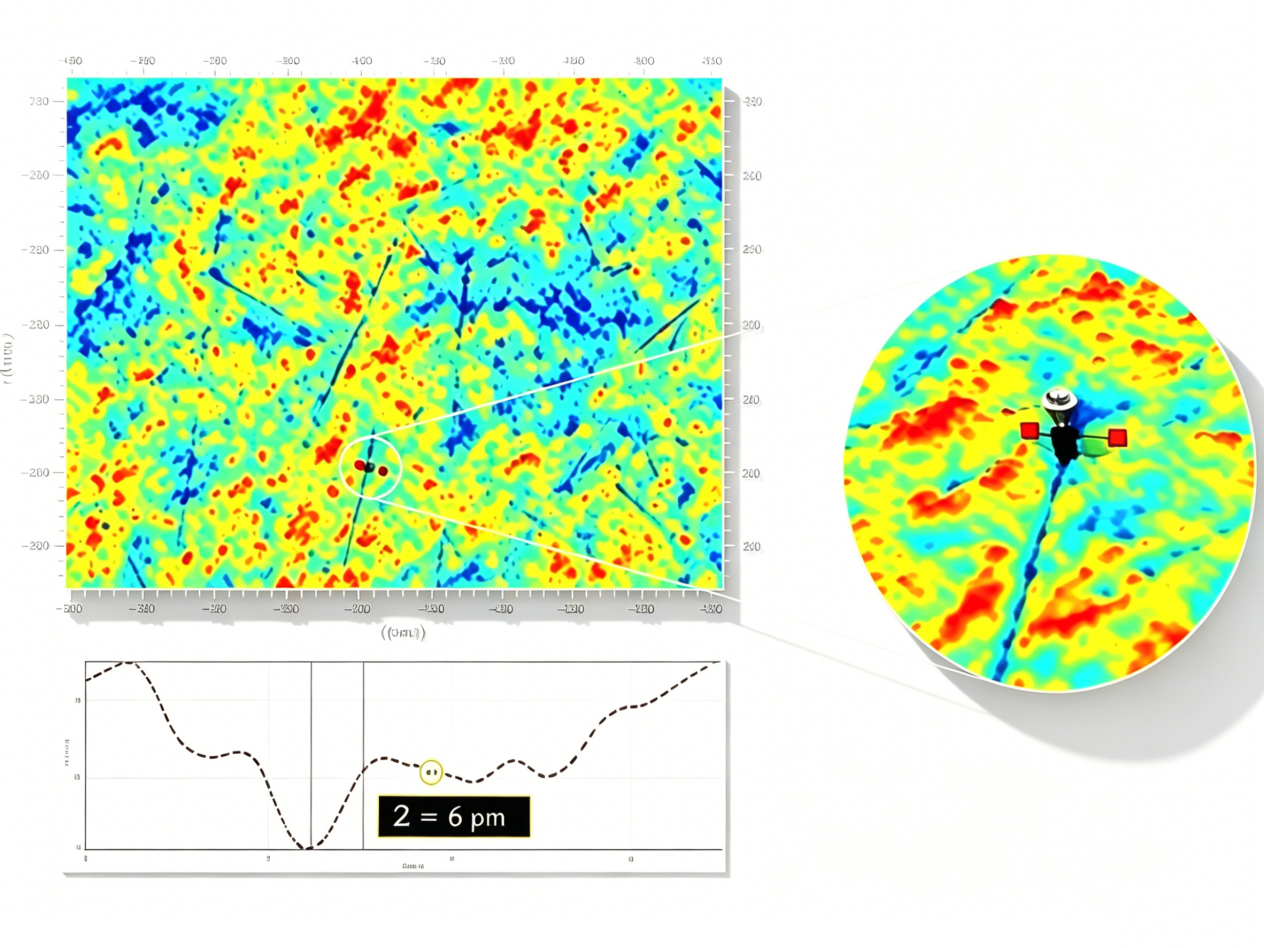

• 超精密粗糙度检测：可达6 pm超高精度，适配微透镜、光学窗口片等超光滑表面质控，符合高端光学器件检测公开标准。

新启航半导体依托成熟的失真校正、一体化高精度检测、全域平行度检测技术，可为半导体晶圆、微透镜、衍射元件、精密光学模组等工件，提供标准化一站式3D微纳测量解决方案，适配行业高精度量产迭代需求。

参考文献

[1] SJ/T 11638-2016 半导体微纳结构形貌测量技术规范[S]. 工业和信息化部,2016.

[2] 光学学报. 白光干涉多层叠加信号失真与校正技术研究[J]. 中国光学学会,2024.

[3] 激光与光电子学进展. 低相干干涉多层膜界面测量误差机理研究[J]. 中国科学院光电技术研究所,2024.

[4] Sensofar 官方技术白皮书. 半导体叠层结构白光干涉测量误差解析[Z]. 商用设备公开技术资料,2025.
