一、研究概述

超光滑光学样品是精密光学、半导体、激光器件等高端产业的核心基材，其表面纳米级粗糙度、微观形貌及微结构缺陷，直接影响器件光学透过率、镀膜品质与使用寿命。传统接触式轮廓仪、普通显微检测设备存在表面易损伤、分辨率不足、无法三维全域表征等短板，难以识别微纳级划痕、凹坑、波纹等隐性工艺缺陷，导致半导体制程异常无法精准溯源。

白光干涉仪（WLI）依托宽光谱白光干涉原理，具备非接触、无损、超高精度检测优势，可快速重构样品三维微观形貌，精准量化粗糙度、面形误差、微观起伏等关键参数，有效甄别抛光不均、镀膜缺陷、基材研磨偏差等制程问题，定位异常工序与核心诱因，为工艺优化、参数整改提供精准数据支撑，有效提升超光滑元器件量产精度与批次一致性。

大视野3D白光干涉仪核心技术优势

针对半导体晶圆检测行业痛点，大视野3D白光干涉仪突破传统设备局限，解决了传统小倍率物镜仅可单孔检测、需两台设备分别完成大视野观测与高精度测量的行业弊端，适配晶圆全流程量产质量管控场景。

设备搭载0.6倍轻量化专用镜头，拥有15mm超大单幅视野，配套可兼容4个物镜的转塔鼻轮结构，单台设备即可兼顾全域大视野观测与纳米级精密测量，无需频繁切换设备，大幅提升量产检测效率与数据精准度，完美适配半导体晶圆及配套部件的复杂检测需求。

三、晶圆核心检测指标与实测应用

3.1 表面粗糙度检测

设备具备超高精密检测能力，极限检测精度可达0.006nm（6pm），满足高端芯片超光滑晶圆的严苛检测标准。CMP抛光后晶圆正面实测粗糙度Ra=0.96nm，可精准表征超光滑表面平整度，为抛光工艺优化提供数据支撑；晶圆背面实测粗糙度Ra=0.9μm，可有效保障晶圆背面金属化工艺稳定性，为后续键合工序提供可靠质量基础。

3.2 CMP研磨碟盘质量检测

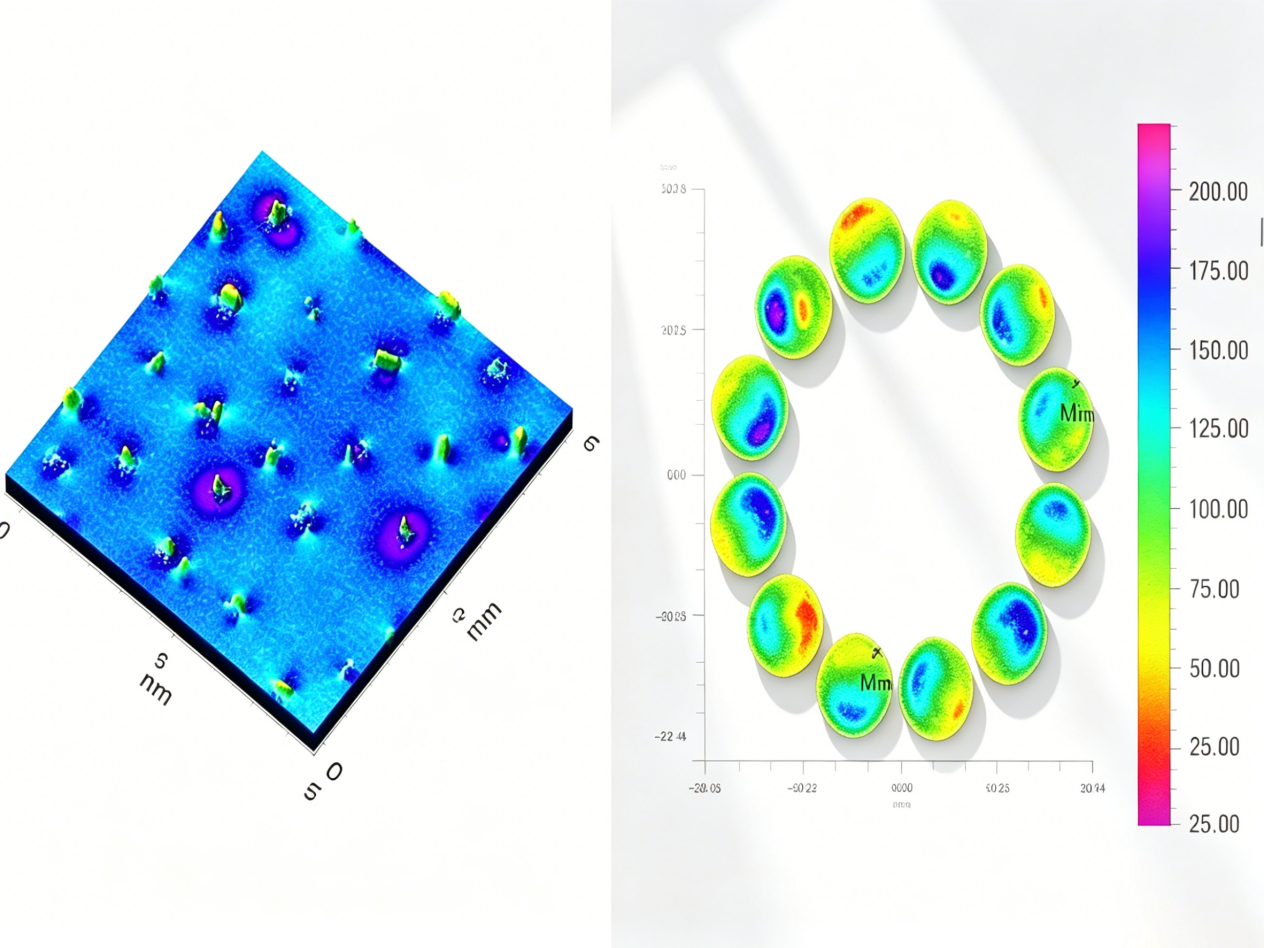

依托大视野3D全域测量能力，可完成CMP研磨碟盘金刚石颗粒共面度全域分析，结合细节放大成像与整体数据建模，直观呈现碟盘表面平整度与颗粒分布状态，精准管控研磨耗材品质，从源头保障晶圆整体抛光均匀性。

3.3 晶圆形变参数检测

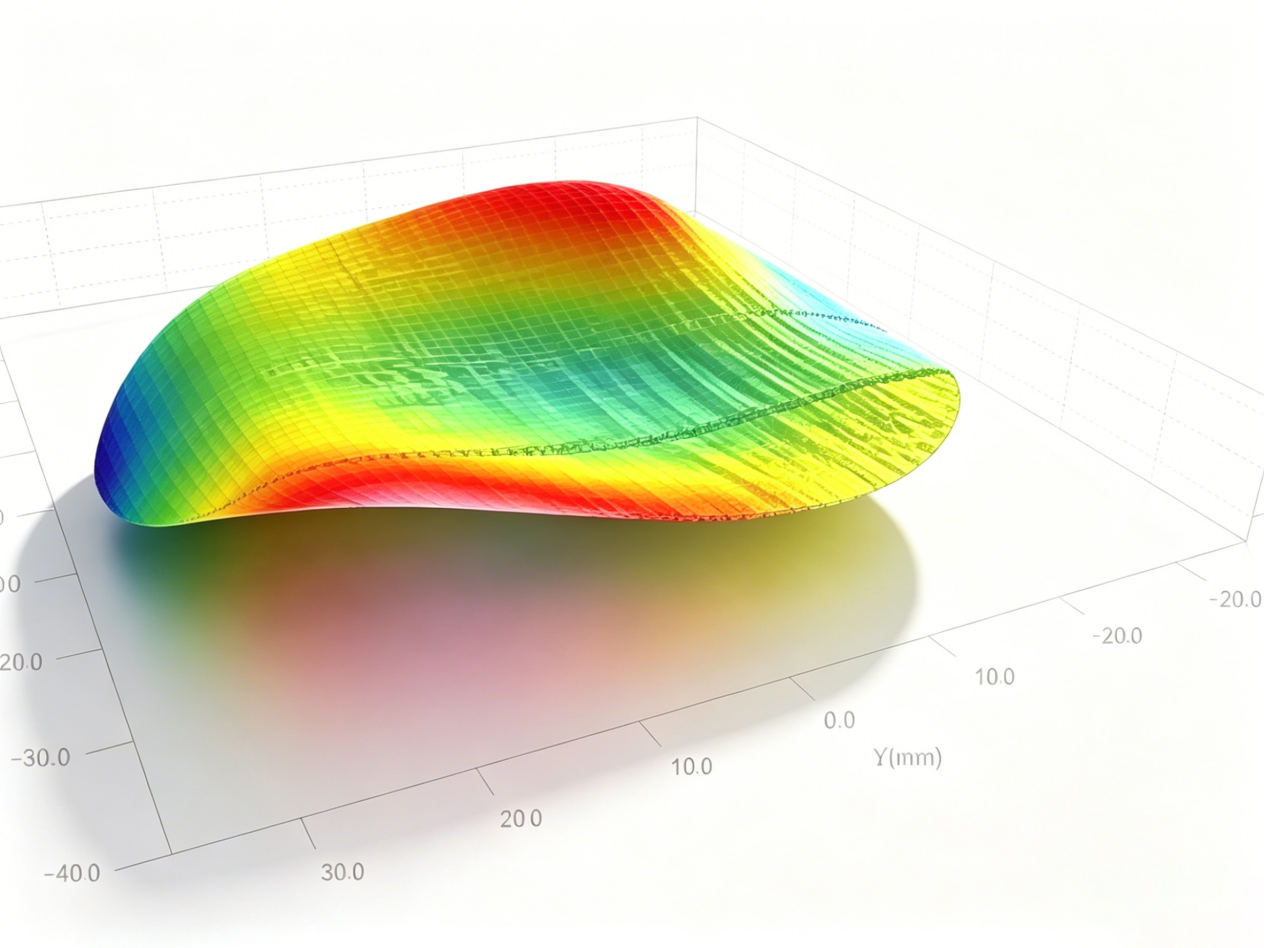

可精准采集裸片晶圆翘曲（BOW）、弯曲（WARP）等形变数据，捕捉微小纳米级形变误差，精准管控晶圆加工与封装精度，有效规避封装过程中芯片破损、虚焊、偏移等不良问题，提升半导体封装良率。

四、行业应用价值

大视野3D白光干涉仪适配半导体晶圆抛光、研磨、蚀刻、封装全流程检测，以无损、高精度、高效率的技术特性，解决了超光滑表面微纳缺陷识别难、工艺异常溯源难的行业痛点。通过量化检测数据持续优化制程参数，有效提升晶圆产品精度与批次稳定性，赋能半导体产业精密化、高质量迭代发展。

参考文献

[1] 第三代半导体产业技术创新战略联盟. T/CASAS 069—2026 半导体晶片激光刻字深度的测定 白光干涉法[S]. 2026.

[2] 刘涛,王智彬,胡佳琪等. 大视场白光干涉测量系统及性能研究[J]. 光子学报,2024,53(1):112003.

[3] 魅杰光电科技(上海)有限公司. 一种晶圆检测系统及方法、宽谱相干光干涉自聚焦光路[P]. 中国专利:CN117723490A,2024-03-19.

[4] 中图仪器. 硅光芯片微透镜阵列:基于白光干涉技术的高速自动化检测方案[R]. 仪器信息网,2026.

[5] 基于白光干涉的全自动晶圆测量方法研究[J]. 半导体技术,2025.
